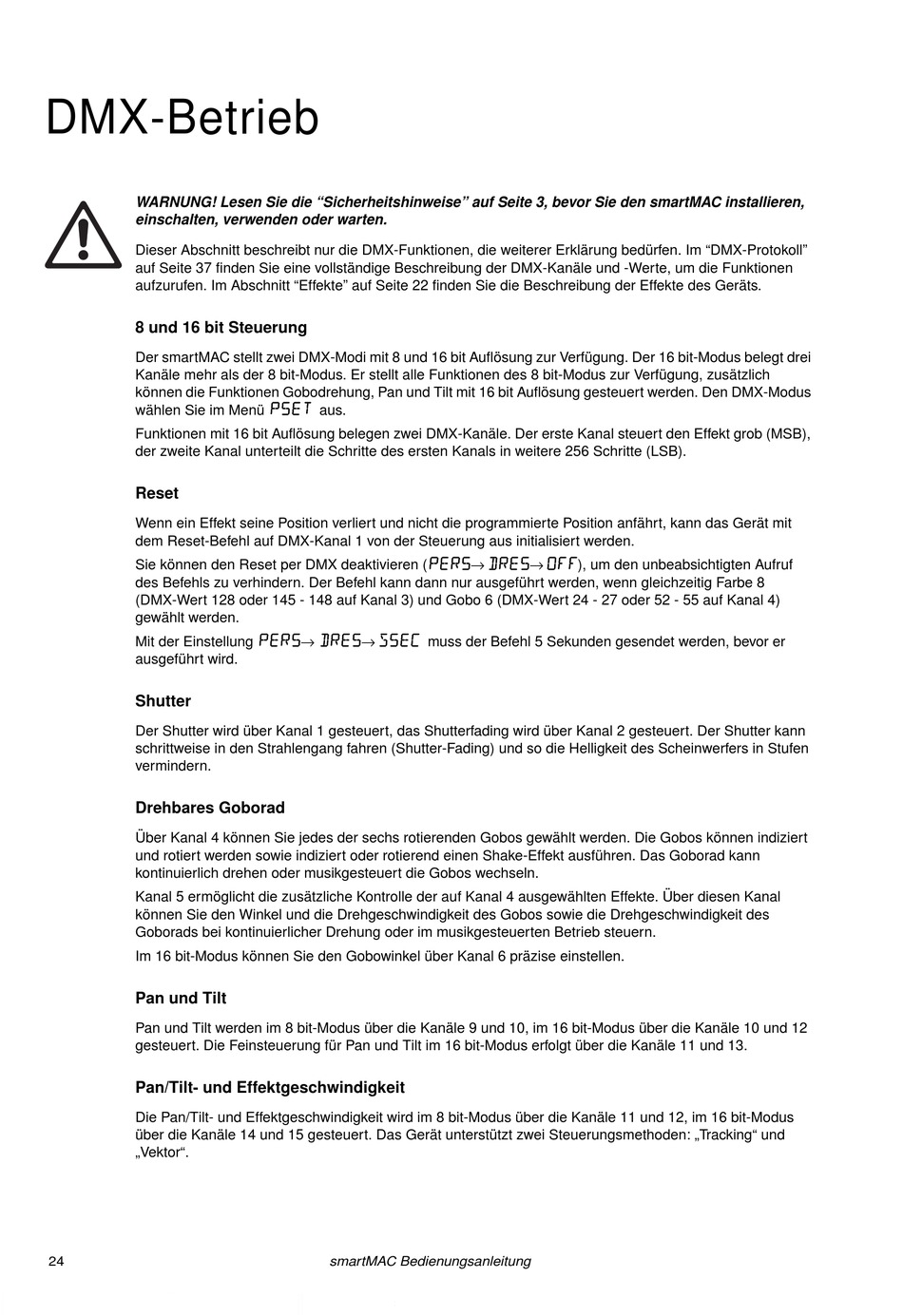

DMX-Betrieb
WARNUNG! Lesen Sie die "Sicherheitshinweise" auf Seite 3, bevor Sie den smartMAC installieren,
einschalten, verwenden oder warten.
Dieser Abschnitt beschreibt nur die DMX-Funktionen, die weiterer Erklärung bedürfen. Im "DMX-Protokoll"
auf Seite 37 finden Sie eine vollständige Beschreibung der DMX-Kanäle und -Werte, um die Funktionen
aufzurufen. Im Abschnitt "Effekte" auf Seite 22 finden Sie die Beschreibung der Effekte des Geräts.
8 und 16 bit Steuerung
Der smartMAC stellt zwei DMX-Modi mit 8 und 16 bit Auflösung zur Verfügung. Der 16 bit-Modus belegt drei
Kanäle mehr als der 8 bit-Modus. Er stellt alle Funktionen des 8 bit-Modus zur Verfügung, zusätzlich
können die Funktionen Gobodrehung, Pan und Tilt mit 16 bit Auflösung gesteuert werden. Den DMX-Modus
wählen Sie im Menü
Funktionen mit 16 bit Auflösung belegen zwei DMX-Kanäle. Der erste Kanal steuert den Effekt grob (MSB),
der zweite Kanal unterteilt die Schritte des ersten Kanals in weitere 256 Schritte (LSB).
Reset
Wenn ein Effekt seine Position verliert und nicht die programmierte Position anfährt, kann das Gerät mit
dem Reset-Befehl auf DMX-Kanal 1 von der Steuerung aus initialisiert werden.
Sie können den Reset per DMX deaktivieren (
des Befehls zu verhindern. Der Befehl kann dann nur ausgeführt werden, wenn gleichzeitig Farbe 8
(DMX-Wert 128 oder 145 - 148 auf Kanal 3) und Gobo 6 (DMX-Wert 24 - 27 oder 52 - 55 auf Kanal 4)
gewählt werden.
Mit der Einstellung
ausgeführt wird.
Shutter
Der Shutter wird über Kanal 1 gesteuert, das Shutterfading wird über Kanal 2 gesteuert. Der Shutter kann
schrittweise in den Strahlengang fahren (Shutter-Fading) und so die Helligkeit des Scheinwerfers in Stufen
vermindern.
Drehbares Goborad
Über Kanal 4 können Sie jedes der sechs rotierenden Gobos gewählt werden. Die Gobos können indiziert
und rotiert werden sowie indiziert oder rotierend einen Shake-Effekt ausführen. Das Goborad kann
kontinuierlich drehen oder musikgesteuert die Gobos wechseln.
Kanal 5 ermöglicht die zusätzliche Kontrolle der auf Kanal 4 ausgewählten Effekte. Über diesen Kanal
können Sie den Winkel und die Drehgeschwindigkeit des Gobos sowie die Drehgeschwindigkeit des
Goborads bei kontinuierlicher Drehung oder im musikgesteuerten Betrieb steuern.
Im 16 bit-Modus können Sie den Gobowinkel über Kanal 6 präzise einstellen.
Pan und Tilt
Pan und Tilt werden im 8 bit-Modus über die Kanäle 9 und 10, im 16 bit-Modus über die Kanäle 10 und 12
gesteuert. Die Feinsteuerung für Pan und Tilt im 16 bit-Modus erfolgt über die Kanäle 11 und 13.
Pan/Tilt- und Effektgeschwindigkeit
Die Pan/Tilt- und Effektgeschwindigkeit wird im 8 bit-Modus über die Kanäle 11 und 12, im 16 bit-Modus
über die Kanäle 14 und 15 gesteuert. Das Gerät unterstützt zwei Steuerungsmethoden: „Tracking" und
„Vektor".
24
aus.
→
→
smartMAC Bedienungsanleitung
→
→
), um den unbeabsichtigten Aufruf
muss der Befehl 5 Sekunden gesendet werden, bevor er
