Inhaltszusammenfassung für Martin MAC Quantum Profile

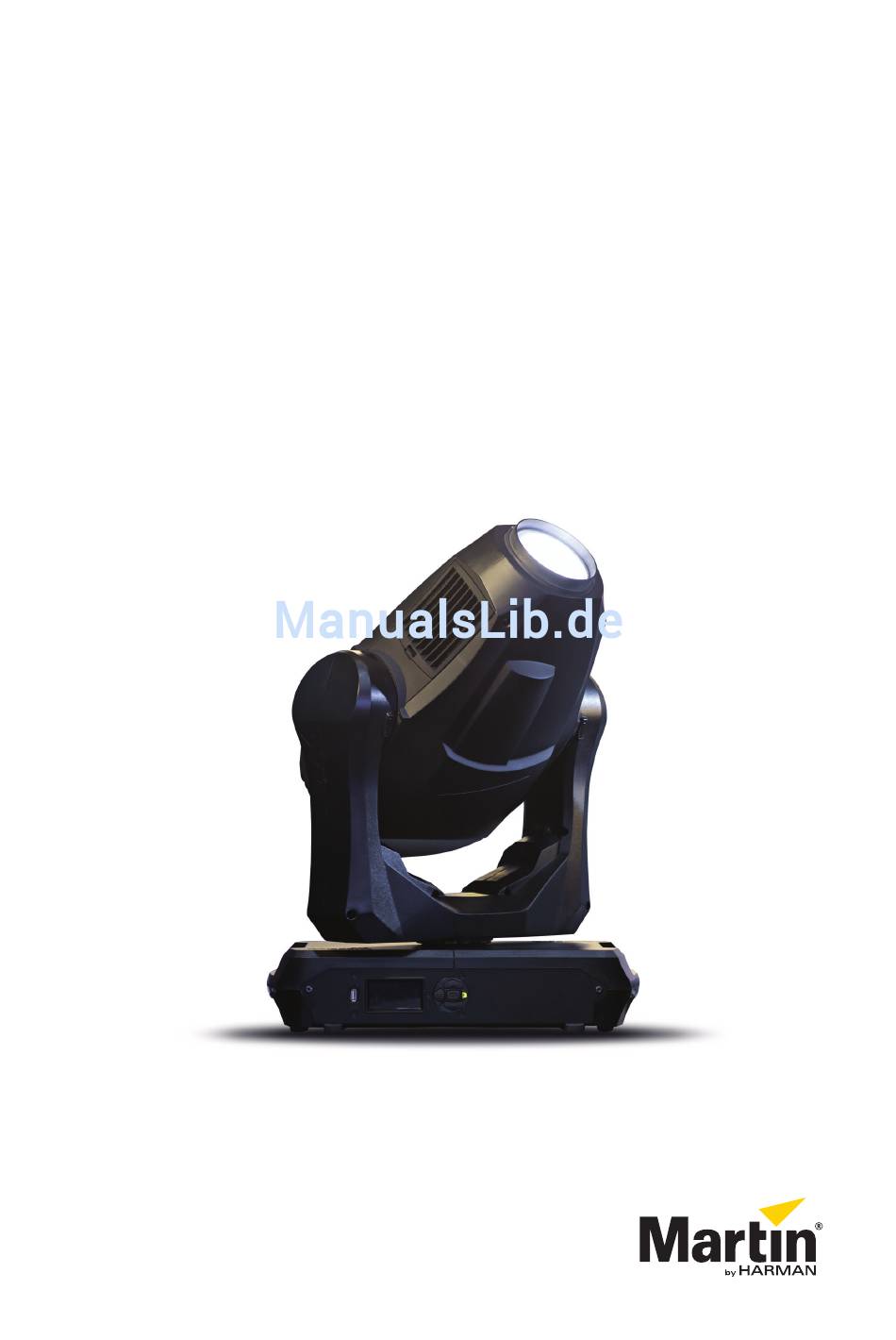

- Seite 1 MAC Quantum Profile™ BEDIENUNGSANLEITUNG...
- Seite 2 Schäden, die durch den Gebrauch oder Nichtgebrauch des Gerätes oder aufgrund der in dieser Anleitung enthaltenen Infor- mationen entstehen, haftbar gemacht werden. Das Martin Logo, der Name Martin, der Name Harman und alle anderen Warenzei- chen in diesem Dokument, die sich auf Dienstleistungen oder Produkte von Martin Professional oder Niederlassungen oder mit Martin Professional verbundene Firmen beziehen, sind Eigentum oder Lizenzen von Martin Professional, den Niederlassungen oder mit Martin Professional verbundenen Firmen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Einführung ................4 Effekte . -
Seite 4: Einführung
Einführung Warnung! Lesen Sie vor Gebrauch des MAC Quantum Profile™ die neueste Version der Sicherheits- und Installationshinweise. Beachten Sie besonders die Sicherheitshinweise. Diese Bedienungsanleitung ist die Ergänzung zu den Sicherheits- und Installationshinweisen, die mit dem MAC Quantum Profile geliefert werden. Beide Dokumente stehen zum Download auf der Martin™ Webseite www.martin.com zur Verfügung. -
Seite 5: Effekte
Grobwert, während der zweite Kanal jeden Grobwert in 256 Feinwerte unterteilt. Gobos Der MAC Quantum Profile verfügt über zwei Goboräder. Ein Goborad ist mit sechs drehbaren Gobos, das zweite Goborad mit zehn festen Gobos ausgestattet. Die drehbaren Gobos können indiziert werden. Ihre Drehrichtung und -geschwindigkeit ist einstellbar. - Seite 6 Die Option Animotion™ FX (zum Patent angemeldet) steht über die Kanäle 30 - 37 der FX Kanäle zur Verfügung. Animotion™ ist eine innovative Methode der Strahlbewegung, die sowohl für dynamische Projektionen als auch Mid-air-Effekte verwendet werden kann. MAC Quantum Profile Bedienungsanleitung...
-
Seite 7: Optische Konfiguration
Der MAC Quantum Profile wird mit installiertem 3fach-Prisma geliefert. Das Prisma ist austauschbar. Farbrad Das Farbrad des MAC Quantum Profile verfügt über 6 austauschbare Farbfilter und eine offene Position (die Abbildung zeigt die Bestückung von der Frontlinse aus gesehen): Offen... -
Seite 8: Feste Gobos
Gobo 2 Gobo 3 Bild 2: Festes Goborad des MAC Quantum Profile Drehbare Gobos Der MAC Quantum Profile ist mit 6 drehbaren Gobos plus offen ausgestattet. Bild 3 zeigt die Bestückung von der Frontlinse aus gesehen: Offen Gobo 6 Gobo 1... - Seite 9 3. Limbo, D27.6, text. Glas, mit Fassung verklebt..Nr. 62327298 4. Ray Brush, D27.9/d24, hm Glas.....Artikelnr. 43110002 5. Whirlpool, D27.9/d24, hm Glas ......Artikelnr. 43110003 6. To Boldly Go, D27.9/d24, hm Glas ....Artikelnr. 43110004 Bild 4: Drehbare Gobos des MAC Quantum Profile Optische Konfiguration...
-
Seite 10: Gerätemenü
C - Enter Bild 5: Display und Menütasten Beim Einschalten initialisiert sich der MAC Quantum Profile. Nach erfolgreicher Initialisierung zeigt er seine DMX-Adresse (oder Geräte-ID, wenn eine ID zugewiesen wurde), die Anzahl der DMX Kanäle, die er im aktuellen DMX Modus belegt und Statusmeldungen (siehe “Service- und Displaymeldungen” auf Seite 30) im Display A an. -
Seite 11: Dmx Adresse
Pufferbatterie Der MAC Quantum Profile verfügt über eine Pufferbatterie. Dadurch können Sie die wichtigsten Funktionen des Gerätemenüs auch dann aufrufen, wenn das Gerät von der Stromversorgung getrennt ist. Folgende Funktionen stehen im Batteriebetrieb zur Verfügung: • DMX Adresse • DMX Modus (8-bit / 16-bit erweitert) •... -
Seite 12: Dmx Modi
• Der erweiterte 16-bit Modus löst zusätzlich den Dimmer, Zoom und Fokus und den Zugriff auf FX mit 16 bit auf. Der MAC Quantum Profile belegt im 16-bit Modus 19 DMX Kanäle, im erweiterten 16-bit Modus 27 DMX Kanäle. Setzen des DMX Modus: 1. - Seite 13 - Invers exponentiell – Die Einstellung der Helligkeit ist im unteren Bereich niedrig, im oberen Bereich hoch aufgelöst. • VIDEO TRACKING optimiert die Leistung des MAC Quantum Profile, wenn er mit einer Videoquelle verwendet wird (Pixelmapping). Normalerweise versucht das Gerät, die empfangenen DMX-Signale in möglichst ruckfreie Farb- und Helligkeitsänderungen umzusetzen.
-
Seite 14: Werkseinstellungen
• TEMPERATURES zeigt die Temperaturen verschiedener Komponenten des Gerätes an. DMX Werteanzeige Der MAC Quantum Profile zeigt die empfangenen DMX Werte im Menü DMX LIVE an. Die Funktion ist sinnvoll, um Probleme in Steuernetzwerken zu lokalisieren. RATE zeigt die DMX Refresh-Rate an. Werte unter 10 oder über 44 führen, besonders im Tracking-Modus, zu fehlerhafter Datenauswertung. -
Seite 15: Manuelle Steuerung
• Drücken der Menü-Taste beendet den Test. Manuelle Steuerung Im Menü MANUAL CONTROL können Sie den MAC Quantum Profile initialisieren und alle Effekte ohne externe DMX Steuerung bedienen. Um Befehle im Menü MANUAL CONTROL auszuführen, wählen Sie den gewünschten Effekt und stellen einen Wert zwischen 0 und 255 ein. Die Menüs und Werte entsprechen den Befehlen des DMX Protokolls (siehe Seite 21). -
Seite 16: Setzen Der Einstellungen Per Dmx
3. Die DMX Steuerkanäle für Pan, Tilt und Zoom dienen nun zur Einstellung des Offsetwertes für diese Effekte. Stellen Sie den Offset jedes Gerätes ein, bis das Verhalten der Geräte gleich ist (z.B. jedes Gerät identische Streuwinkel für den DMX Wert erzeugt). MAC Quantum Profile Bedienungsanleitung... - Seite 17 4. Senden Sie einen ‘Store ...’ Befehl für den Effekt über den Gerätesteuerkanal. Senden Sie den Befehl mindestens 5 s, um die Einstellung zu speichern. Die geänderten Offsetwerte sind nun im Gerätespeicher abgelegt. Das Gerät kehrt zu normaler DMX Steuerung zurück. Die Offsetwerte werden dauerhaft gespeichert.
-
Seite 18: Rdm
Anwendungen, spezielle Befehle an bestimmte Geräte zu senden und zu empfangen. RDM ID Jeder MAC Quantum Profile verfügt über eine eindeutige RDM UID, über die das Gerät in jedem RDM-System angesprochen werden kann. Die RDM UID finden Sie im Menü INFORMATION. RDM UID zeigt die eindeutige ID des Gerätes für die Identifikation in RDM-Systemen. -
Seite 19: Servicefunktionen Der Firmware
Die Version der installierten Firmware können Sie unter dem Menüpunkt INFORMATION im Gerätemenü aufrufen. Die neueste Firmware finden Sie auf der Martin™ Webseite. Sie kann mit einem USB Speicher- medium oder einem Windows-PC, der Martin Software Uploader-Anwendung undeinem Martin USB Duo™... - Seite 20 4. Im Display erscheint die Meldung AVAILABLE FIRMWARE. Sie können nun durch die gespeicherten Firmware-Versionen blättern. 5. Zur Installation einer Firmware wählen Sie die Datei in drücken Enter. Der MAC Quantum Profile verlangt die Bestätigung der Auswahl. Brechen Sie den Vorgang, wenn erforderlich, mit der Menu-Taste 6.
-
Seite 21: Dmx Protokoll
DMX Protokoll Ab Firmware-Version 1.0.0 16-bit erw. 16-bit Fade Grund- Modus Modus DMX Wert Funktion wert Strobe/shutter Effekt 0 - 19 Shutter geschlossen 20 - 49 Shutter offen Snap Strobe, langsam → schnell 50 - 200 201 - 210 Shutter offen Zufälliger Strobe, langsam →... - Seite 22 Im Uhrzeigersinn, schnell → langsam 601 - 32130 32131 - 32895 Stopp (Gobo stoppt auf aktueller Position) Gegen Uhrzeigersinn, langsam → schnell 32896 - 64515 64516 - 65535 Keine Drehung, Gobowinkel 90° Tabelle 1: DMX Protokoll MAC Quantum Profile Bedienungsanleitung...
- Seite 23 16-bit erw. 16-bit Fade Grund- Modus Modus DMX Wert Funktion wert Festes Goborad, Gobowahl, Raddrehung, zufällige Auswahl Kontinuierliche Goboraddrehung Offen Offen → Gobo 1 1 - 14 Gobo 1 Gobo 1 → Gobo 2 16 - 29 Gobo 2 Gobo 2 → Gobo 3 31 - 44 Gobo 3 Gobo 3 →...
- Seite 24 Effekt revers schnell → langsam 0 - 126 Fade 127 - 128 Effekt stoppt Effekt langsam → schnell 129-255 FX2 Auswahl (siehe Tabelle 2) Snap 0 - 255 Effektauswahl (einstellen auf DMX Kanal 26) Tabelle 1: DMX Protokoll MAC Quantum Profile Bedienungsanleitung...
- Seite 25 16-bit erw. 16-bit Fade Grund- Modus Modus DMX Wert Funktion wert FX2 Einstellung Effekt revers schnell → langsam 0 - 126 Fade 127 - 128 Effekt stoppt Effekt langsam → schnell 129-255 FX Synchronisation Keine Synchronisation Offset shift 10° Offset shift 20° Offset shift 30°...
-
Seite 26: Fx: Vorprogrammierte Effekte
CMY Step Dots in Motion Circle Square CMY Pulse Lots of Dots Circle Open Mix to White Wave Moonflower Line By Line Mix to White Step Starlight 223-255 Reserved Tabelle 2: FX des MAC Quantum Profile MAC Quantum Profile Bedienungsanleitung... -
Seite 27: Menüstruktur
Menüstruktur Gültig für MAC Quantum Profile Firmware-Version 1.0.0. Menü-Ebene 1 Menü-Ebene 2 Menü-Ebene 3 Menü-Ebene 4 Beschreibung (Grundeinstellung fett) DMX Adresse (Grundeinstellung = 1). Der DMX Adressbereich ist limitiert, damit die DMX ADDRESS 1 – XXX maximale Adresse 512 nicht überschritten wird. - Seite 28 DMX Übertragungsgeschwindigkeit Prozentsatz der fehlerfrei empfangenen QUALITY 0 - 100% Pakete DMX LIVE* START CODE 0 - 255 Wert des DMX Startcodes STROBE ... FX DMX Wert, der für jeden Effekt empfangen SYNC wird Tabelle 3: Menüstruktur MAC Quantum Profile Bedienungsanleitung...
- Seite 29 Menü-Ebene 1 Menü-Ebene 2 Menü-Ebene 3 Menü-Ebene 4 Beschreibung (Grundeinstellung fett) Testsequenz für alle Effekte. Test einzelner Effekte mit Auf / Ab-Taste. TEST ALL Sequenz läuft weiter mit Enter. Menü-Taste beendet den Test. Testsequenz für die LEDs. Test einzelner LED-Gruppen mit Auf / TEST LEDS Ab-Taste.
-
Seite 30: Service- Und Displaymeldungen
Service- und Displaymeldungen Der MAC Quantum Profile zeigt Wartungs- und Fehlermeldungen im Display mit Fehlermeldungen, die 3 oder 4 Buchstaben lang sind und erläuterndem Text im Display an. Die Kurzmeldung ist groß dargestellt und aus der Ferne lesbar. Der erläuternde Text gibt weitere Informationen zur Meldung. - Seite 31 • Fehler werden unabhängig vom Status des Displays im Display angezeigt. Sie überschreiben Warnmeldungen und andere Informationen im Display. • Die Staus-LED blinkt bei Vorliegen eines Fehlers rot. Die möglichen Fehlermeldungen sind in folgender Tabelle 5 aufgeführt Bedeutung Kurztext BEAM SHAPER ERROR BEER Kalibrationsfehler des Beamshapers.
- Seite 32 ZOER Zeitfehler elektronische Indizierung Zoom. Tabelle 5: Fehlermeldungen Das Gerät meldet einen Kalibrationsfehler, wenn in dem EEPROM keine gültigen Kalibrationsdaten gefunden werden. Das Gerät kann evtl. keine Daten vom EEPROM lesen oder in das EEPROM schreiben. MAC Quantum Profile Bedienungsanleitung...
- Seite 33 • Olof Palmes Allé 18 • 8200 Aarhus N • Denmark Tel: +45 8740 0000 • Fax +45 8740 0010...
