3. Lösen Sie Sicherungsschreiben der beiden Vielfachstecker des Effektmoduls und nehmen Sie die
Stecker ab.

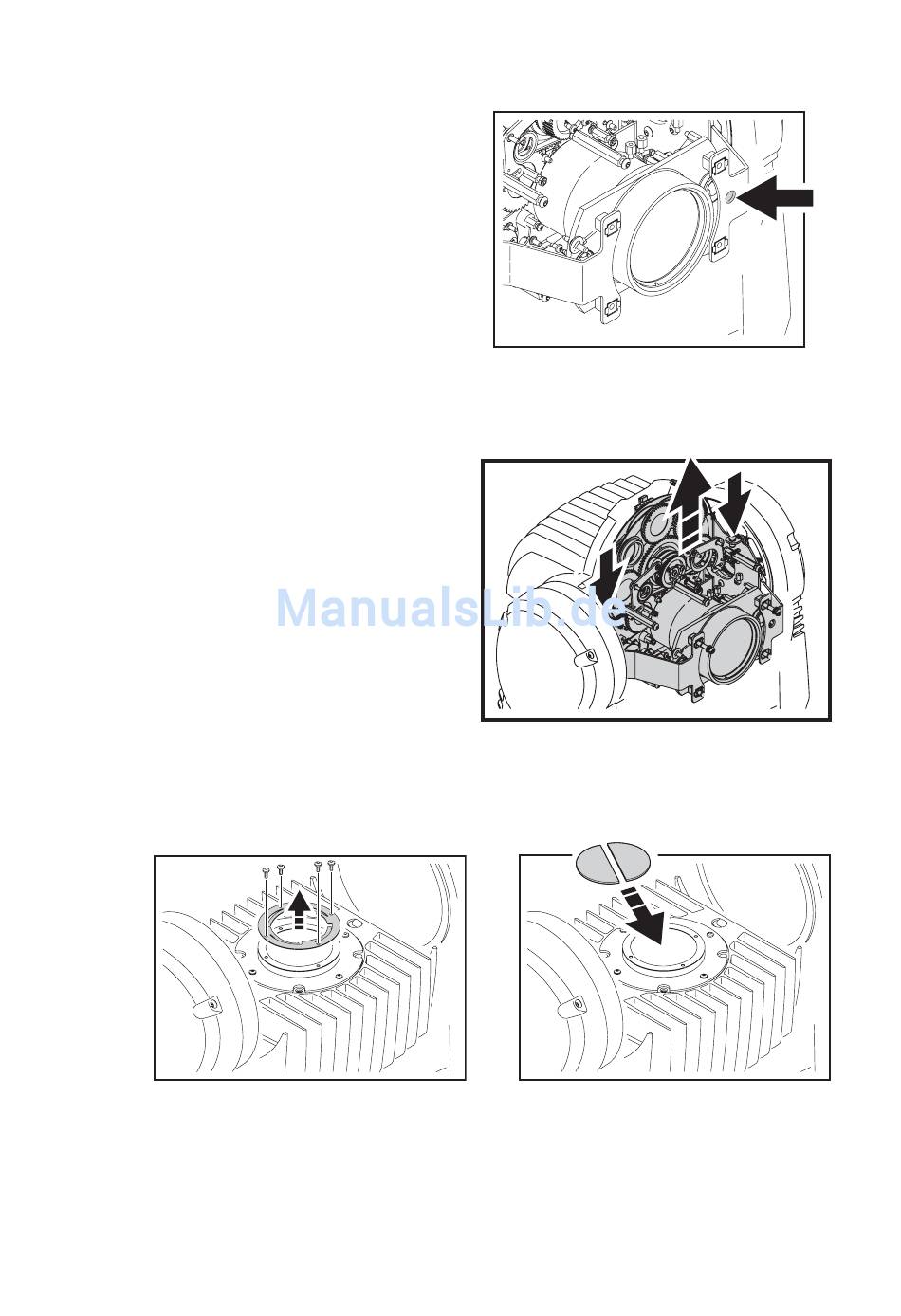

4. Siehe Bild 18. Stecken Sie einen
Schraubendreher in die Öffnung
(Pfeilmarkierung) und schieben Sie den
Fokusschlitten an der Justage-Schraube
nach hinten.
5. Siehe Bild 19. Entfernen Sie beide
Torx-Schrauben (T20, Pfeilmarkierung) an
der Seite des Effektmoduls und nehmen
Sie das Modul aus dem Gerät.
6. Siehe Bild 20. Merken Sie sich die Lage
der Haltefeder des Filters (der Flansch
zeigt zum Leuchtmittel) auf dem
Lampenhaus. Lösen Sie alle vier
Halteschrauben des Halters und entfernen
Sie den Halter.
7. Tragen Sie saubere Schutzhandschuhe,
um den Streufilter vor Schmutz zu
schützen. Siehe Bild 20. Legen Sie beide
Segmente des Streufilters in den
Filterhalter. Die glatte Seite muss zum
Leuchtmittel zeigen.
8. Drücken Sie die Segmente aneinander,
bis zwischen ihnen kein Spalt mehr
vorhanden ist. Montieren Sie die
Haltefeder. Der Flansch muss auf den
Streufilter drücken.
9. Montieren Sie alle Komponenten, bevor Sie das Gerät einschalten.
Bild 19: Entfernen des Effektmoduls
Bild 20: Filterhalter und Streufilter
Reparatur und Wartung
Bild 18: Justage-Schraube des
Fokusschlittens
33
