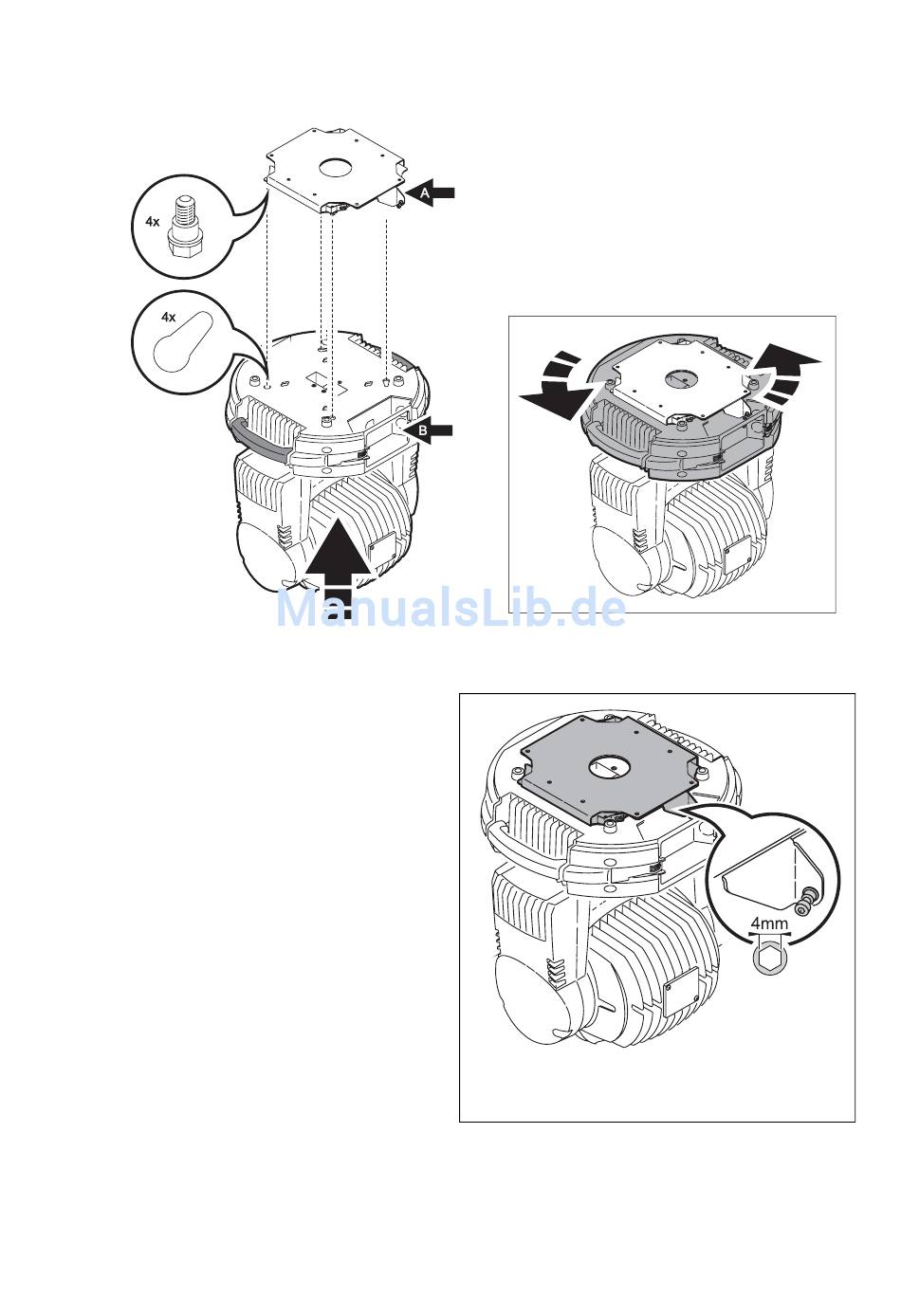

5. Siehe Bild 5. Halten Sie das Gerät an den Adapter. Richten Sie es aus. Die Kante A des Blechs muss in
die Aufnahme B an der Basis des Geräts eingreifen. Drehen Sie die Basis im Uhrzeigersinn, bis die
Bajonettverschlüsse voll eingerastet sind.
Bild 5: Bajonettverschluss des Schnellbefestigungs-Adapters
6. Siehe Bild 6. Ziehen Sie die
Sicherungsschraube an der Kante A des
Blechs fest, um das Gerät im Adapter zu
sichern.
7. Prüfen Sie die sichere Befestigung des
Geräts. Die Leitungen dürfen sich nicht im
Bewegungsbereich des Kopfes befinden.
8. Siehe Bild 7. Der
Schnellbefestigungs-Adapter ist 7 mm
hoch.
Bild 6: Sicherungsschraube des
Schnellbefestigungs-Adapters
