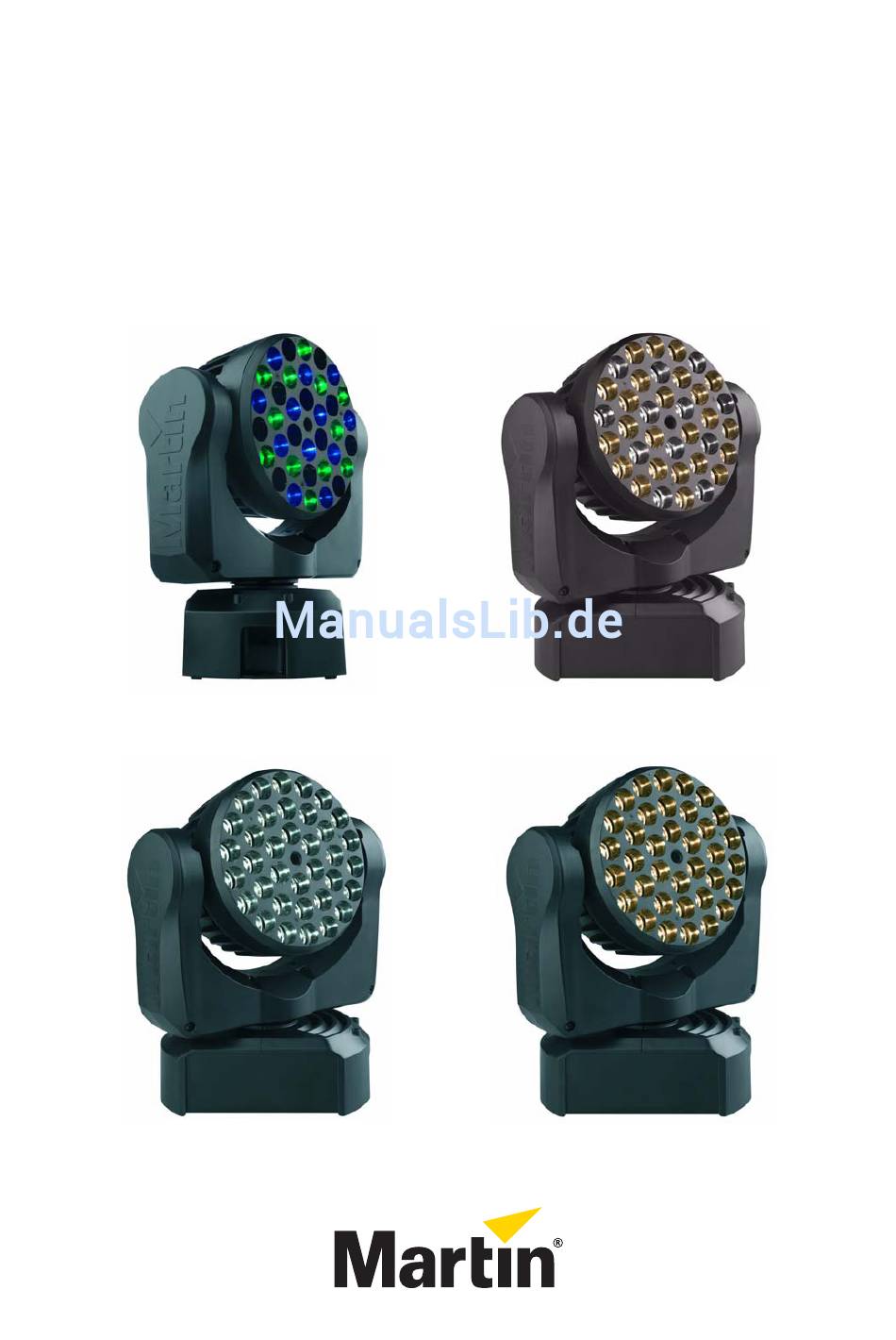

- Seite 1 MAC 101 RGB, CT, WRM und CLD Bedienungsanleitung MAC 101 MAC 101 CT MAC 101 CLD MAC 101 WRM...
-
Seite 2: Abmessungen
Schäden, die durch den Gebrauch oder Nichtgebrauch des Gerätes oder aufgrund der in dieser Anleitung enthaltenen Informationen entstehen, haftbar gemacht werden. Das Martin Logo, der Name Martin und alle anderen Warenzeichen in diesem Dokument, die sich auf Dienstleistungen oder Produkte von Martin Professional A/S oder Niederlassungen oder mit Martin Professional A/S verbundene Firmen beziehen, sind Eigentum oder Lizenzen von Martin Professional A/S, den Niederlassungen oder mit Martin Professional A/S verbundenen Firmen. -
Seite 3: Sicherheitshinweise
Warnungen. Wenn Sie Fragen zum sicheren Einsatz dieses Produktes haben, wenden Sie sich bitte an Ihren Martin Händler oder die Martin 24h Service-Hotline unter der Telefonnummer +45 8740 0000. S C H U T Z V O R E L E K T R I S C H E N S C H L Ä G E N •... - Seite 4 • Überlassen Sie alle Reparaturarbeiten, die nicht hier beschrieben werden, qualifizierten Technikern. • Der MAC 101 hat keinen Netzschalter. Die Steckdose soll in der Nähe des Gerätes und leicht erreichbar sein, um das Gerät im Notfall schnell vom Netz trennen zu können.
-
Seite 5: Inhaltsverzeichnis
DMX Protokoll MAC 101 CLD und MAC 101 WRM ....... . -
Seite 6: Geräte-Übersicht
Geräte-Übersicht Display Menütasten Netzeingang Netzausgang Ankerpunkt für Sicherungsseil DMX Ausgang DMX Eingang Bild 1: Geräte-Übersicht MAC 101 Bedienungsanleitung... -
Seite 7: Einführung
Einführung Vielen Dank für Ihre Wahl des MAC 101™, einem intelligenten Scheinwerfer von Martin Professional™. Der MAC 101 ist ein kompakter, LED-basierter Moving Head Washlight und wird in vier Versionen angeboten. Eigenschaften aller Modelle des MAC 101: • DMX kompatibel •... -
Seite 8: Spannungsversorgung
WARNUNG! Sie dürfen das Gerät nur mit der auf dem Typenschild angegebenen Netzspannung versorgen. Der MAC 101™ darf ab Werk mit Netzspannungen von 100-240 V nominal, 50/60 Hz, versorgt werden. Verwenden Sie keine Spannungsversorgung, deren Spannung und Frequenz von der Angabe auf dem Typenschild des Gerätes abweicht. -
Seite 9: Montage Der Netzbuchse
Mantel für schwere Beanspruchung nach SJT erfolgen. Sie dürfen höchstens sieben Geräte miteinander verbinden. • Der Netzausgang des MAC 101 ist für einen hellgrauen Neutrik PowerCon NAC3FCB Verbinder geeignet. Der Netzeingang ist für blaue Neutrik PowerCon NAC3FCA Verbinder geeignet. -
Seite 10: Datenverbindung
512-A verwendet. Pin 4 = Data - (cold), pin 5 = Data + (hot). Die in DMX-Linien übliche Begrenzung von 32 Geräten pro Linie trifft auf den MAC 101 nicht zu. Sie dürfen höchstens 256 Geräte in einer Linie verwenden. Je nach Adressierung reicht der Adressraum einer Linie (512 Kanäle) nicht für 256 Geräte. -
Seite 11: Montage
Warnung! Verwenden Sie immer eine Klemme, die für eine M12-Schraube geeignet ist. Die Klemme wird mit einer M12-Schraube an der Basis des MAC 101 befestigt. Die Schraube muss 20 - 30 mm in das Gewinde an der Basis des Gerätes eindringen. -
Seite 12: Aufhängen Des Gerätes
Die Schnellmontage-Platten für den MAC 101 sind unter der Nummer 91606017 in 5er-Sets bei Martin erhältlich. Die Platte wird an einer Struktur befestigt, der MAC 101 kann in kürzester Zeit an dieser Platte befestigt oder entfernt werden. Bei Verwendung der Montageplatte müssen Sie auf jeden Fall ein Sicherungsseil oder ähnliches als zweite Sicherung verwenden. -
Seite 13: Einstellungen
(Auf), um einen Reset auszuführen. Display-Funktionen Das Display des MAC 101 zeigt bei eingeschaltetem Gerät und nach dem Reset die DMX-Adresse. Die Hinterleuchtung des Displays signalisiert folgende Zustände: • Während des Resets ist die Beleuchtung abgeschaltet. • Die Beleuchtung blinkt langsam, wenn das Gerät kein gültiges DMX-Signal empfängt und keine Steuertasten gedrückt wurden. -
Seite 14: Individuelle Einstellungen
• maximiert die Kühlung und reduziert die Betriebstemperatur der Komponenten im Kopf. Verwenden Sie diese Einstellung, wenn der MAC 101 in warmer Umgebung verwendet wird. Beachten Sie das höhere Betriebsgeräusch des Lüfters. Die Temperatur-Schutzschaltung schaltet die LEDs unabhängig vom gewählten Kühlungsmodus ab, wenn die Kopftemperatur den sicheren Bereich verläßt. -
Seite 15: Grundeinstellungen Laden
Reaktion auf die Änderung des Kanalwertes. Die Einstellung ist ideal, wenn langsame, gleichmäßige Helligkeitswechsel erwünscht sind. Bei schnellen Änderungen kann es jedoch zu leichten Verzögerungen kommen. Grundeinstellungen laden → FACTORY DEFAULT LOAD Die Grundeinstellungen des MAC 101 können Sie mit dem Befehl laden. Einstellungen... -
Seite 16: Betrieb Und Effekte
Funktion. Pan und Tilt Der Kopf des MAC 101 kann sich um 540° drehen und 240° kippen. Die Geschwindigkeit der Pan- und Tilt-Bewegung wird über das Gerätemenü eingestellt. Die Auflösung der Pan- und Tilt-Bewegung beträgt in allen DMX-Modi 16 bit. Der erste Kanal steuert die grobe Bewegung (MSB), der zweite Kanal die Feinbewegung (LSB). -
Seite 17: Einstellen Der Farbtemperatur (Nur Mac 101 Ct)
Einstellung der Farbtemperatur Die Einstellung der Farbtemperatur über den entsprechenden Kanal ist kalibriert. Die maximale Helligkeit der LEDs wird dadurch vermindert. Die eingestellte Farbtemperatur ist jedoch bei allen MAC 101 des selben Typs gleich. Steuerung der Helligkeit der kalt- und warmweißen LEDs (nur MAC 101 WRM und CLD) Die Helligkeit der LEDs des MAC 101 WRM oder CLD kann über DMX eingestellt werden. -
Seite 18: Wartung Und Reparatur
Wartung und Reparatur Warnung! Lesen Sie die “Sicherheitshinweise” auf Seite 3, bevor Sie den MAC 101 warten. Warnung! Trennen Sie das Gerät allpolig vom Netz und lassen Sie es mindestens 10 Minuten abkühlen, bevor Sie es bewegen oder Abdeckungen entfernen. Blicken Sie nicht ohne Schutzbrille (Tönung 4-5) aus Entfernungen unter 8,3 Meter in das Licht. -
Seite 19: Service-Routinen Des Gerätemenüs
Steuerung. Pan- und Tilt-Kalibrierung Pan und Tilt des MAC 101 wurden während der Herstellung kalibriert, um die identische Bewegung der produzierten Geräte sicher zu stellen. Die Justage sollte zunächst nicht erforderlich sein, im Laufe der Zeit kann jedoch Verschleiß eine Kalibrierung erforderlich machen. Gehen Sie so vor: 1. -
Seite 20: Installation Neuer Software
Installation neuer Software Der MAC 101 verfügt über Software, die vom Anwender aktualisiert, und Firmware, die nur von Martin und autorisierten Partnern aktualisiert werden kann. Die neueste Software des MAC 101 finden Sie im Support-Bereich der Martin website www.martin.com. Die Software wird mit Hilfe eines PCs und des Martin USB Duo DMX Interfaces in das Gerät übertragen. -
Seite 21: Installation Des Optionalen Diffusors
Installation des optionalen Diffusors Als Zubehör steht ein Satz aus acht Diffusoren für den MAC 101 unter der Artikelnummer 91616018 zur Verfügung. Der Diffusor steigert die Qualität der Farbmischung und vergrößert den Streuwinkel. Installation des Diffusors: 1. Trennen Sie das Gerät vom Netz und lassen Sie es mindestens 10 Minuten abkühlen. -
Seite 22: Installation Des Optionalen Top Hats
Installation des optionalen Top hats Zur Reduzierung des Streulichtes des MAC 101 steht ein Top hat, der in kürzester Zeit montiert werden kann, unter der Nummer 91611358 als Zubehör zur Verfügung. Wichtig! Der Top hat ist sehr leicht. Vermeiden Sie Stöße und unvorsichtige... -
Seite 23: Dmx Protokolle
0 - 100 Pan fein (Least Significant Byte) Tilt 0 - 255 0 - 100 Tilt 0 - 300° Tilt fein 0 - 255 0 - 100 Tilt fein (Least Significant Byte) Tabelle 2: DMX Protokoll MAC 101 RGB DMX Protokolle... - Seite 24 DMX-Reset auszuführen. Die Werte müssen mind. 5 s gesendet werden, die Kanäle müssen auf ’Snap’ stehen. Überschreibt Menüwert: Einstellung bleibt erhalten. Wert muss mind. 3 s gesendet werden. Einstellung bleibt erhalten. Tabelle 2: DMX Protokoll MAC 101 RGB MAC 101 Bedienungsanleitung...
- Seite 25 CTC 10 000K → 2 500K 20 - 255 8 - 100 Tabelle 2: DMX Protokoll MAC 101 RGB Hinweis: DMX-Werte "Keine Funktion" haben keine Funktion - der letzte Wert mit Funktion wird verwendet. Modus ist die RGB-Farbe nicht kalibriert. Im Modus ist die RGB-Farbe kalibriert.
-
Seite 26: Dmx Protokoll Mac 101 Ct
0 → 100% Helligkeit 0 - 255 0 - 100 Farbtemperatur 0 - 19 0 - 7 Keine Funktion Farbtemperatur kalibriert, 6200 → 2800 K 20 - 255 8 - 100 Tabelle 3: DMX Protokoll MAC 101 CT MAC 101 Bedienungsanleitung... -
Seite 27: Dmx Protokoll Mac 101 Cld Und Mac 101 Wrm
DMX Protokoll MAC 101 CLD und MAC 101 WRM DMX Kanal DMX Wert Prozent Funktion Elektronischer Shutter-Effekt 0 - 19 0 - 7 Shutter geschlossen 20 - 49 8 - 19 Shutter offen Strobe 1 (schnell → langsam) 50 - 64... -
Seite 28: Lee Farben Und Ihre Rgb Werte
LEE Farben und ihre RGB Werte Die folgende Tabelle zeigt die ungefähren RGB Werte für die LEE Farben, die das Farbrad des MAC 101 (DMX Kanal 9) darstellen kann. DMX Werte Lee no. Name Grün Blau Moroccan Pink Pink Special rose Pink... -
Seite 29: Gerätemenü
Gerätemenü Menü Pfad Optionen Funktion (Grundeinstellung fett) DMX Adresse (Grundeinstellung = 1). Die DMX-Adresse DMX ADDRESS 1 – XXX ist limitiert, damit keine Adresse eingestellt werden kann, deren Bereich über Kanal 512 endet. Raw RGB Farbmischung (nicht kalibriert) CONT MODE RGB Farbmischung (kalibriert) BASIC Basic DMX Modus... - Seite 30 Pan-Tilt-Lagekorrektur nicht aktiv (Wird nicht SERVICE gespeichert) PAN OFFSET Pan kalibrieren CALIBRATION TILT OFFSET Tilt kalibrieren Tabelle 5: Gerätemenü Nur MAC 101 RGB, erscheint in allen DMX Modi. Nur MAC 101 RGB, erscheint, wenn der DMX Modus oder gewählt wurde. Nur MAC 101 CT...
-
Seite 31: Displaymeldungen
Lassen Sie das Gerät zum Anwärmen eingeschaltet. Wenden Sie sich an den COLD - EFFECTS TOO COLD ...die Temperatur zu niedrig ist. Martin-Service, wenn das Problem bei warmen Gerät nicht verschwindet. Der Lüfter an der Rückseite des Kopfes muss frei drehen. -
Seite 32: Fehlerbehebung
Mögliche Ursache(n) Abhilfe Keine Netzspannung Spannungsversorgung und Leitungen prüfen Gerät ohne Funktion Interner Fehler Gerät von einem Martin-Techniker prüfen lassen. Verbinder und Leitungen prüfen. Schlechte Fehler in der Datenlinie Verbindungen reparieren. Defekte Leitungen reparieren oder ersetzen. Abschluß-Stecker auf den Datenausgang des Datenlinie nicht terminiert letzten Gerätes der Linie stecken. -
Seite 33: Technische Daten
Dynamische Effekte MAC 101 RGB Elektron. Farbrad-ffekt ....... 33 LEE-Farben plus weiß, Farbraddrehung Farbmischung . -
Seite 34: Anschlüsse
Firmware-Update ........ -
Seite 35: Verwandte Produkte
Martin Universal USB-DMX Interface Box™ ........Art.-Nr. - Seite 36 • • • www.martin.com Olof Palmes Allé 18 8200 Aarhus N Denmark Tel: +45 8740 0000 • Fax +45 8740 0010...
