6. Installieren Sie einen Farbfilter, indem Sie seinen Halter unter die Haltefeder schieben, bis er einrastet.
7. Schließen Sie die Effektabdeckung, bis sie hörbar einrastet.
Tausch drehbarer Gobos
Wichtig!
Das Gobo kann aus den Halter fallen, wenn die Haltefeder verkehrt
herum eingesetzt wird.
Die Gobos werden mit einer Haltefeder im Gobohalter fixiert (siehe Bild
16). Die Haltefeder kann für Gobos bis 3 mm Dicke verwendet werden.
Dickere Gobos müssen mit unter UV-Licht aushärtendem und
UV-beständigem Klebstoff (z.B. Loctite 330 Multibond mit Aktivator) in den
Halter eingeklebt werden.
Auswechseln eines drehbaren Gobos:
1. Schützen Sie Ihre Finger und die optischen Komponenten mit
sauberen, hitzebständigen und fusselfreien Schutzhandschuhen.
2. Entfernen Sie das Gobo, wie auf Seite 31 beschrieben, aus dem Gerät.
3. Heben Sie das vom Gobo weiter entfernt liegende Ende der Haltefeder
mit einem kleinen Schraubendreher an. Nehmen Sie die Haltefeder aus
dem Gobohalter. Lassen Sie das Gobo aus dem Halter auf eine weiche
Unterlage fallen.
4. Legen Sie das neue Gobo in den Halter. Die dem Leuchtmittel zugewandte Seite muss oben, zur
Haltefeder weisend, liegen (siehe Bild 13 und Bild 16).
5. Montieren Sie die Haltefeder mit der engen Windung zum Gobo zeigend (Bild 16). Drücken Sie zur
Identifikation der engen Windung die Haltefeder flach zusammen: die enge Windung liegt innen.
Drücken Sie das Ende der Haltefeder unter die Lippe des Gobohalters.
6. Vergewissern Sie sich, dass das Gobo mit seinem gesamten Umfang auf dem Flansch des Gobohalters
aufliegt. Drücken Sie die Feder möglichst flach auf das Gobo.
7. Schieben Sie den Flansch des Gobohalters unter die beiden Haltefedern am Goborad. Verwenden Sie
wenn nötig einen kleinen Schraubendreher, um die Federn anzuheben.
8. Schließen Sie die Effektabdeckung, bis sie einrastet.
Installation des Streufilters
Der smartMAC verfügt an der
Vorderseite des Lampenmoduls
über eine Aufnahme für Filter, die
permanent im Strahlengang
bleiben. Der mitgelieferte
Streufilter kann in den Filterhalter
eingesetzt werden. Er erzeugt
einen etwas gleichmäßigeren
Lichtstrahl. Er ändert den
Streuwinkel nicht. Genaue
Informationen zu den
photometrischen Daten finden
unter www.martin.com.
Installation des Streufilters:
1. Trennen Sie das Gerät allpolig
vom Netz und lassen Sie es
mindestens 30 Minuten
abkühlen.
2. Siehe Bild 17. Lösen Sie die
vier
Schnellverschluss-Schrauben
der Frontabdeckung. Ziehen
Sie die Abdeckung etwas
nach vorne, lösen Sie das
Fangseil und nehmen Sie die
Abdeckung ab.
32

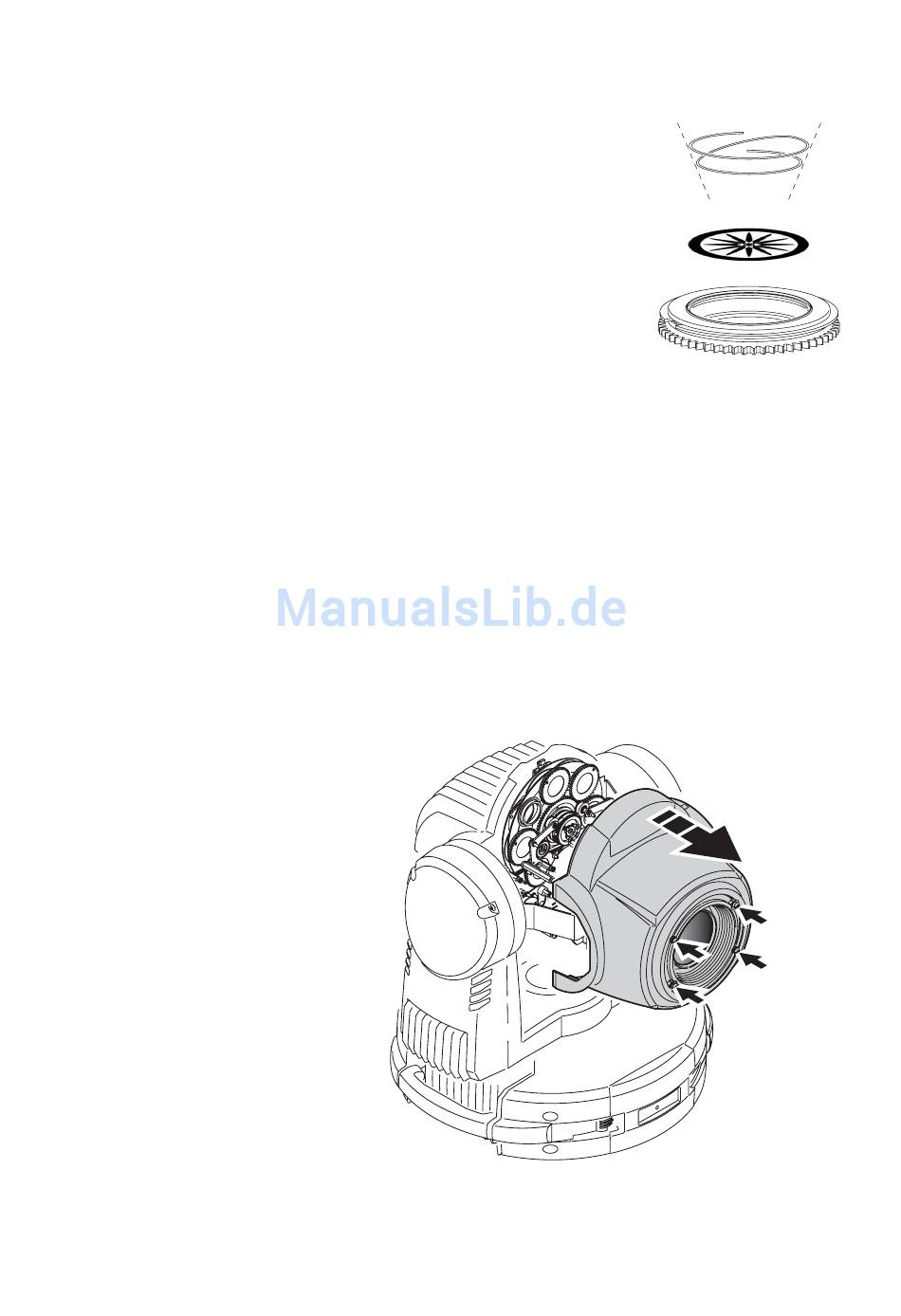

Bild 17: Entfernen der Frontabdeckung
smartMAC Bedienungsanleitung
Bild 16: Rotating
goboholder
