Ersetzen des Leuchtmittels:
1. Trennen Sie das Gerät allpolig vom Netz und lassen Sie es mindestens 30 Minuten abkühlen, wenn es
in Betrieb war.
2. Die Lampenfassung ist Bestandteil der
Lampenabdeckung. Siehe Bild 2. Entfernen
Sie die beiden Schrauben A und B der
Lampenabdeckung und ziehen Sie das
Modul vorsichtig aus dem Gerät, bis das
Leuchtmittel entfernt werden kann.
Vermeiden Sie starken Zug der
Anschlussdrähte der Lampenfassung.
3. Fassen Sie das Leuchtmittel an seinem
Keramiksockel und ziehen Sie es aus der
Fassung.
4. Halten Sie das neue Leuchtmittel nur an
seinem Keramiksockel und schieben Sie die
Kontaktstifte ohne Verkanten vollständig in
die Fassung.
5. Montieren Sie die Lampenabdeckung und
beide Befestigungsschrauben, bevor Sie das
Gerät einschalten.
6. Setzen Sie den Betriebsstundenzähler für
das Leuchtmittel nach dem Austausch
zurück (siehe "Leuchtmittel" auf Seite 19).
Unter Umständen müssen Sie das Leuchtmittel wie im nächsten Abschnitt beschrieben, justieren.
Justage des Leuchtmittels
WARNUNG! Justieren Sie das Leuchtmittel, wenn das Gerät noch kalt ist. Während der Justage
kann das Gerät heiß werden, vermeiden Sie deswegen jeden Kontakt mit bloßer Haut und tragen Sie
hitzefeste Schutzhandschuhe.
Neben ästhetischen Problemen kann ein zu starker Hotspot zu übermäßiger Erhitzung der optischen
Komponenten und Schäden führen, die nicht von der Produktgarantie gedeckt sind.
Nach der Installation eines neuen Leuchtmittels kann die Justage des Leuchtmittels erforderlich sein.
Justage des Leuchtmittels:
1. Lassen Sie das Gerät mindestens 30 Minuten abkühlen, wenn es in Gebrauch war.
2. Schalten Sie das Gerät ein, warten Sie, bis
der Reset beendet ist, zünden Sie das
Leuchtmittel und öffnen Sie den Shutter.
3. Richten Sie das Licht auf eine ebene Fläche
und trennen Sie die DMX Datenleitung vom
Gerät, um unbeabsichtigte Bewegungen des
Kopfes zu vermeiden.
4. Siehe Bild 3. Drehen Sie die drei 3 mm
Inbusschrauben C, D und E hinein oder
hinaus, bis die Leuchtfläche gleichmäßig
hell ist.
12

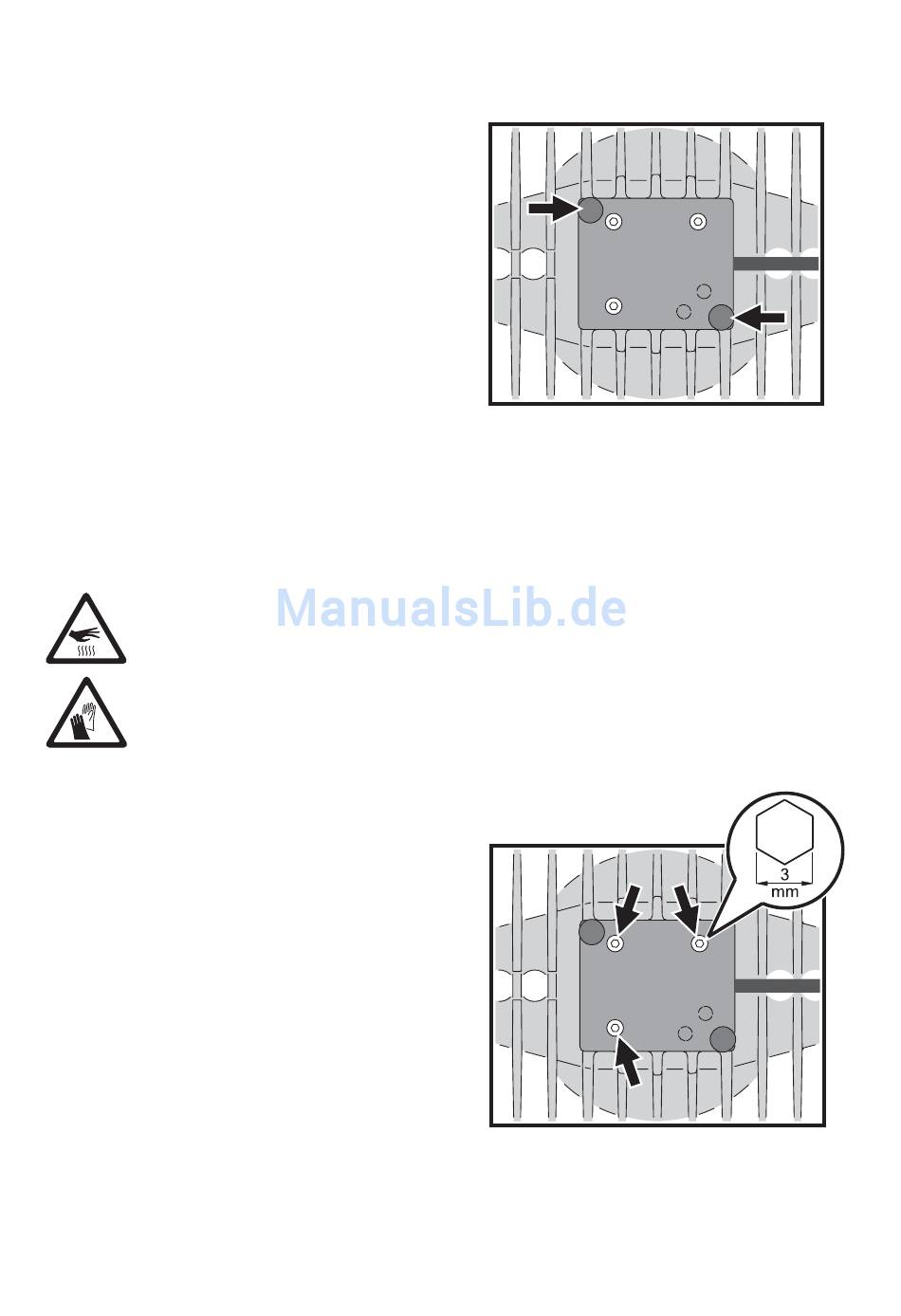

Bild 2: Halteschrauben des Lampenschachtes
Bild 3: Justageschrauben des Leuchtmittels
smartMAC Bedienungsanleitung
A
D
C
E
B
