Montage
Der smartMAC kann auf einer ebenen Fläche wie einer Bühne oder mit dem Schnellbefestigungs-Adapter
oder Klemmen in beliebiger Orientierung an einer Truss befestigt werden. Die Montagepunkte für die
Klemmenadapter ermöglichen die parallele oder lotrechte Montage der Klemmen zur Vorderseite der Basis.
WARNUNG! Montieren Sie das vorgeschriebene Fangseil ausschließlich am Ankerpunkt für
das Fangseil („SAFETY WIRE"). Montieren Sie das Fangseil niemals an den Griffen der
Basis.
Die beleuchtete Fläche muss mindestens 250 mm vom Gerät entfernt sein. Der Sicherheitsabstand
zu brennbarem Material beträgt 100 mm. Der Luftstrom um das Gerät darf nicht behindert werden.
Vergewissern Sie sich, dass der Kopf nicht mit anderen Geräten oder Objekten kollidieren kann.
Verwendung des Schnellbefestigungs-Adapters
Der smartMAC wird mit einem Schnellbefestigungs-Adapter geliefert. Der Adapter kann in beliebiger
Orientierung an einer tragbaren Struktur befestigt werden. Mit Hilfe des Schnellbefestigungs-Adapters kann
das Gerät in Sekundenschnelle montiert oder demontiert werden.
Beachten Sie, dass die große Öffnung in der Mitte des Adapters und eine Ausstanzung an der Ecke des
Adapters nahe der Sicherungsschraube für die Durchführung des Netzkabels, der Datenleitungen und des
Sicherungsseils von der tragenden Struktur zum Gerät verwendet werden kann.
WARNUNG! Der Adapter muss so befestigt werden, das er im installierten Zustand das 10fache
Gewicht des smartMAC tragen kann.
Sichern Sie das Gerät mit einem zugelassenen Sicherungsseil. Das Sicherungsseil muss an dem
mit "SAFETY WIRE" gekennzeichneten Ankerpunkt an der Basis des Geräts und einem ausreichend
dimensionierten Ankerpunkt (z.B. Augenschraube) an der tragenden Struktur befestigt werden.
Montieren Sie den smartMAC im Adapter, indem Sie ihn an den Adapter halten und die Basis im
Uhrzeigersinn drehen, bis die Bajonett-Verschlüsse voll eingerastet sind. Ziehen Sie die
Sicherungsschraube (B in Bild 4) fest und prüfen Sie den festen Sitz des Geräts im Adapter.
Montage des smartMAC an einer Oberfläche
mit dem Schnellbefestigungs-Adapter:
1. Die tragende Oberfläche oder Struktur, an
der der Adapter befestigt wird, muss
mindestens für das 10fache Gewicht aller
installierten Geräte und Zubehörs ausgelegt
sein.
2. Siehe Bild 4. Befestigen Sie den Adapter mit
acht Schrauben durch die 5,5 mm
Bohrungen A. Der Adapter muss im
montierten Zustand mindestens das
10fache Gewicht des smartMAC tragen
können.
3. Montieren an der tragenden Struktur einen
Ankerpunkt für das Fangseil (z.B. eine
gehärtete Augenschraube). Der Ankerpunkt
muss mindestens das 10fache Gewicht
eines smartMAC tragen können.
4. Befestigen Sie ein Ende des Sicherungsseils am Ankerpunkt der Struktur. Das Sicherungsseil kann
durch die Bohrung C in der Mitte des Adapters geführt werden.
14
A
A
smartMAC Bedienungsanleitung
A
C
A

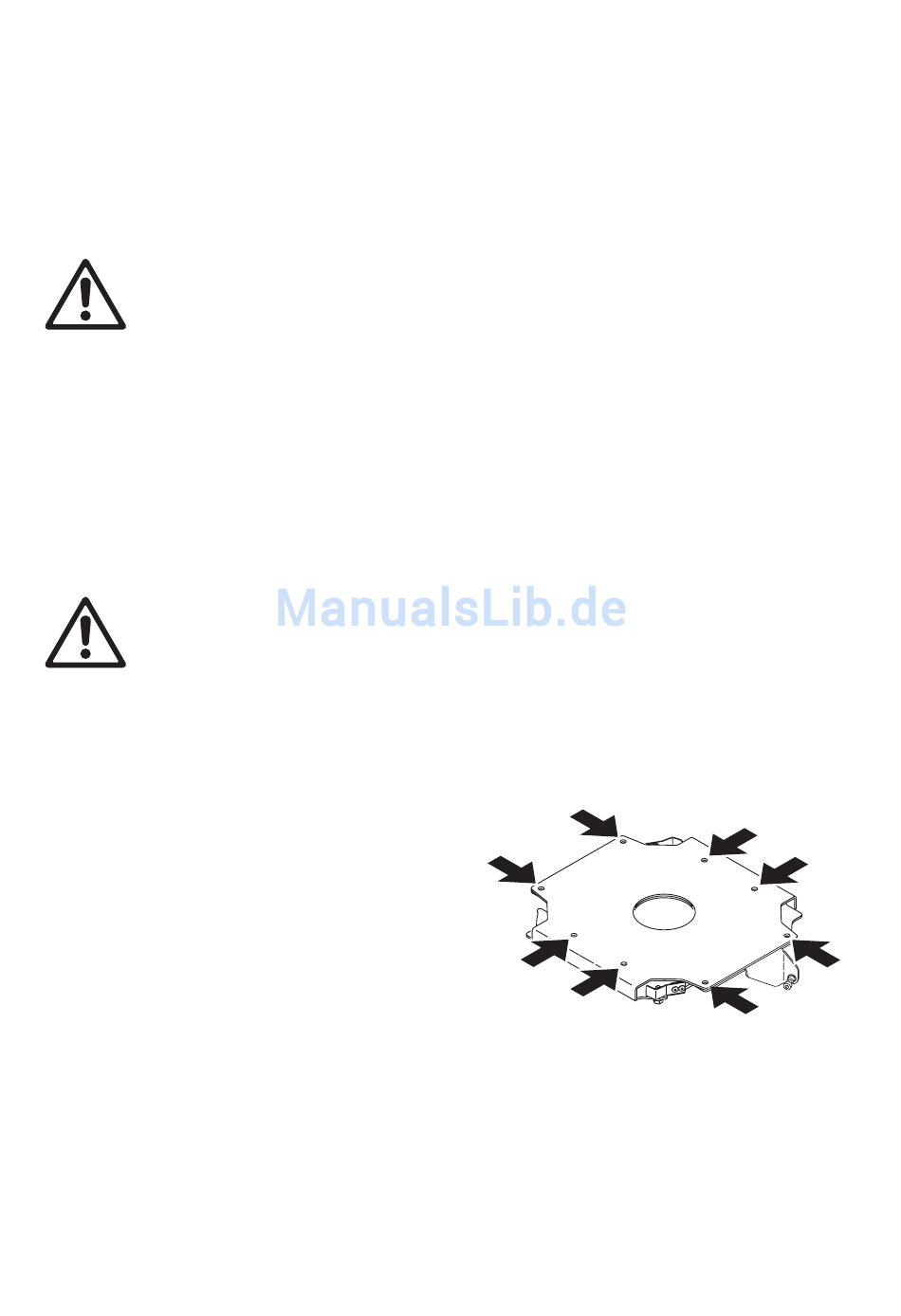

Bild 4: Montagepunkte des
Schnellbefestigungs-Adapters
A
A
A
B
A
