Montage
Der MAC 101™ kann auf horizontale Böden gestellt oder in beliebiger Orientierung mit einer Hängeschelle
(nicht im Lieferumfang enthalten) an einer Truss befestigt werden.
Warnung! Montieren Sie ein zugelassenes Sicherungsseil nur am Ankerpunkt (siehe
"Geräte-Übersicht" auf Seite 6).
Der Abstand zur beleuchteten Fläche muß mindestens 200 mm, zu entzündlichem Material (Holz,
Kunststoff, Papier, usw.) mindestens 100 mm betragen. Der Luftstrom um das Gerät. In der Nähe des
Gerätes darf sich kein leicht entzündliches Material befinden.
Der Kopf muß sich in seinem gesamten Bewegungsbereich frei bewegen können. Er darf nicht mit
anderen Objekten kollidieren.
Aufstellen des Gerätes auf dem Boden
Der MAC 101 kann direkt auf die Bühne oder eine andere ebene Fläche gestellt werden. Die Fläche muss
für das 10fache Gewicht aller auf ihr gestellten Geräte ausgelegt sein.
Warnung! Die Oberfläche muss hart und glatt sein. Andernfalls können die Lüftungsöffnungen in
der Basis des Geräts blockiert werden. Dadurch überhitzt das Gerät. Sichern Sie das Gerät vor
Absturz. Verwenden Sie ein Sicherungsseil im zugelassenen Ankerpunkt (siehe "Geräte-Übersicht"
auf Seite 6), wenn das Gerät über Grund aufgestellt wird und durch einen Absturz Personen verletzt
oder Gegenstände beschädigt werden können.
Montage des MAC 101™ an einer Truss
Der MAC 101™ kann in beliebiger Orientierung an einer Truss oder ähnlichen Tragekonstruktionen befestigt
werden.
Warnung! Verwenden Sie immer eine Klemme, die für eine M12-Schraube geeignet ist. Die Klemme
wird mit einer M12-Schraube an der Basis des MAC 101 befestigt. Die Schraube muss 20 - 30 mm in
das Gewinde an der Basis des Gerätes eindringen.
Montage des MAC 101 an einer Truss:
1. Die tragende Struktur
muß für mindestens
das 10fache Gewicht
aller installierten
Geräte ausgelegt sein.
2. Die Hängeschelle (z.B.
G-Klemme, Nr.
91602003, Halfcoupler
Nr. 91602005,
Quicktrigger-Klemme
Nr. 91602007) ist als
Zubehör von Martin
erhältlich. Sie
benötigen keinen
Omega-Adapter.
3. Die Hängeschelle darf nicht beschädigt und muß mindestens für das 10fache Gewicht des Gerätes
ausgelegt sein. Montieren Sie die Hängeschelle mit einer M12-Schraube, Güte mindestens 8.8. Das
Gewinde der Schraube muß 20 - 30 mm in das Gewinde an der Basis eindringen.
4. Sperren Sie den Arbeitsbereich. Hängen Sie das Gerät von einer stabilen Plattform aus in die Struktur.
Der Pfeil an der Basis des Gerätes muß in Richtung der zu beleuchtenden Fläche zeigen.Ziehen Sie die
Hängeschelle fest.

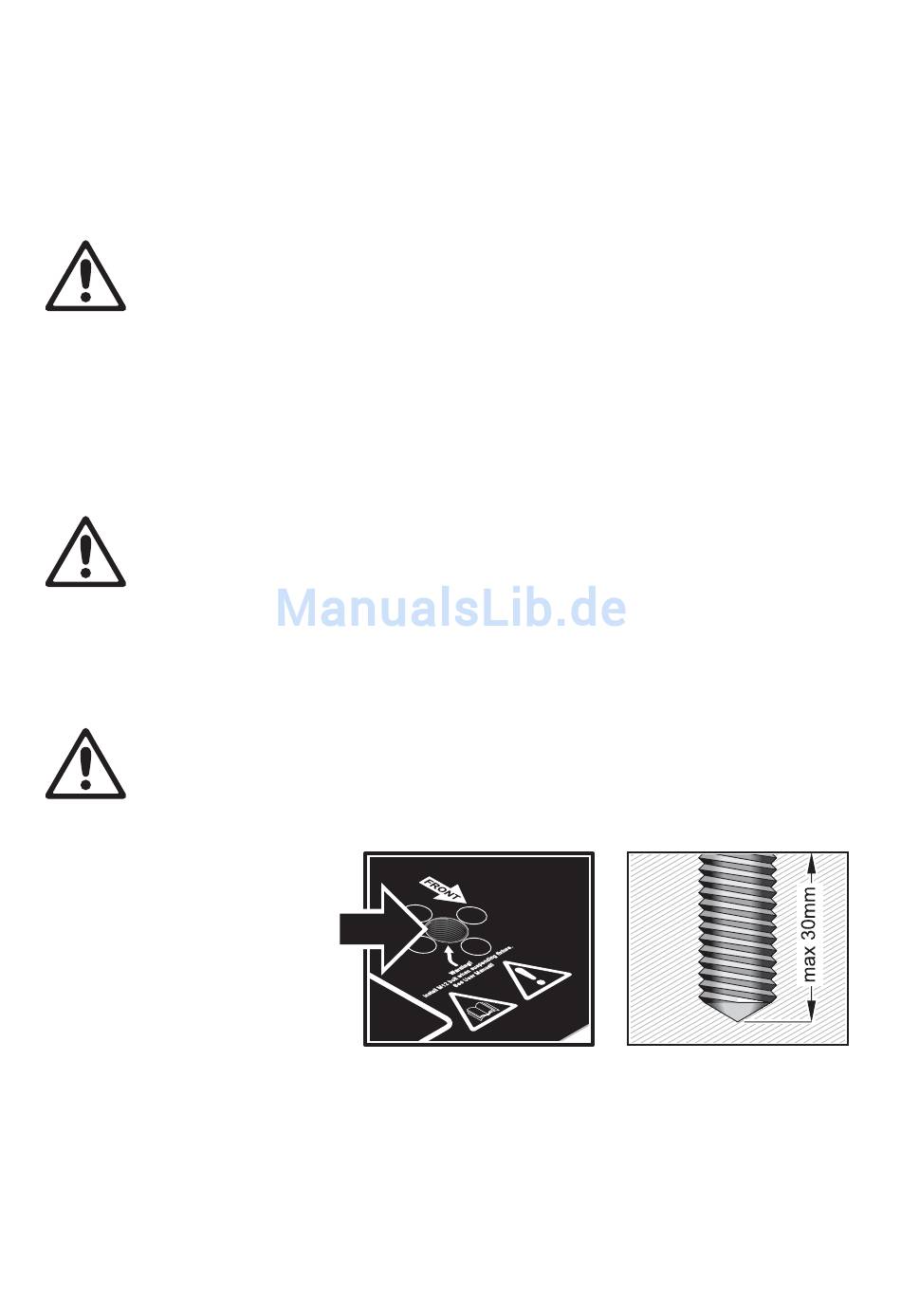

Bild 2: Gewinde für die Klemmenschraube
Montage
