4 Montage
4.4
Maßzeichnung und Anschlussmaße
Rp 1
8
G 1
/
1
7
R
/
1
2

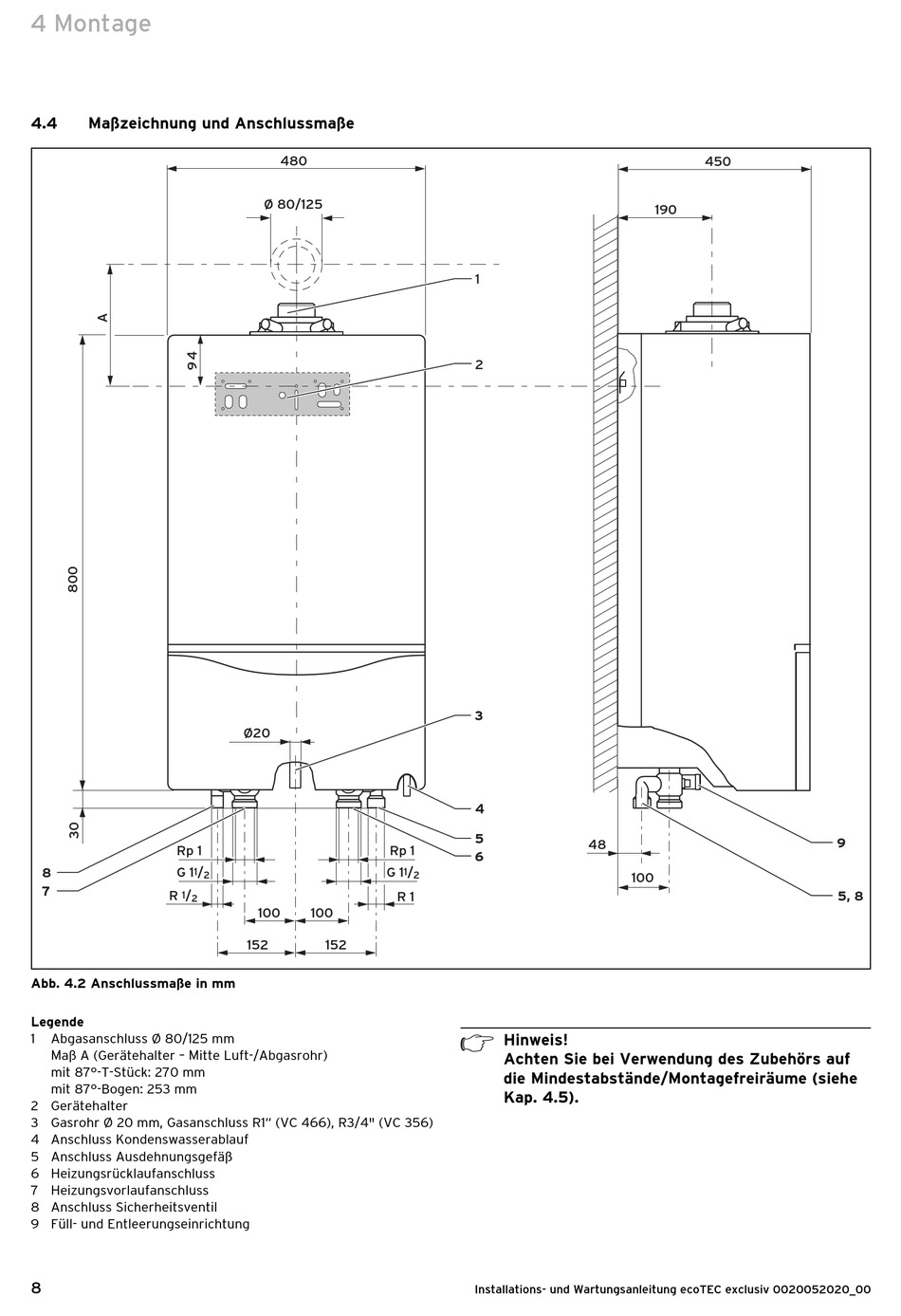

Abb. 4.2 Anschlussmaße in mm
Legende
1
Abgasanschluss Ø 80/125 mm
Maß A (Gerätehalter – Mitte Luft-/Abgasrohr)
mit 87°-T-Stück: 270 mm
mit 87°-Bogen: 253 mm
2 Gerätehalter
3 Gasrohr Ø 20 mm, Gasanschluss R1" (VC 466), R3/4" (VC 356)
4 Anschluss Kondenswasserablauf
5 Anschluss Ausdehnungsgefäß
6 Heizungsrücklaufanschluss
7 Heizungsvorlaufanschluss
8 Anschluss Sicherheitsventil
9 Füll- und Entleerungseinrichtung
8
480
Ø 80/125
Ø20
2
100
100
152
152
1
2
3
4
5
Rp 1
6
G 1
/
1
2
R 1
Hinweis!
h
Achten Sie bei Verwendung des Zubehörs auf
die Mindestabstände/Montagefreiräume (siehe
Kap. 4.5).
Installations- und Wartungsanleitung ecoTEC exclusiv 0020052020_00
450
190
48
100
9
5, 8
