6 Inbetriebnahme
6.3
Prüfen der Gaseinstellung
6.3.1
Werksseitige Einstellung
a
Achtung!
Nur AT: Das Gerät ist werksseitig auf Erdgas
eingestellt. Wenn Sie das Gerät mit Flüssiggas
betreiben wollen, müssen Sie nur den Diagnose-
punkt „d.87" von O (Erdgasbetrieb) auf 1 (Flüs-
siggasbetrieb 50 mbar) umstellen. Eine Gas-
blende ist nicht erforderlich!
a
Achtung!
Die Gasarmatur ist mit einem werksseitig jus-
tierten Gasdruckregler ausgestattet (3, Abb.
6.5). Dieser darf auf keinen Fall verstellt wer-
den, da sonst ein störungsfreier Betrieb nicht
mehr gewährleistet ist.
Betrieb mit Erdgas
• Passen Sie das Gerät an die Gegebenheiten der Hei-
zungsanlage an, siehe Kap. 7.2.1.
Nur AT: Betrieb mit Flüssiggas
• Stellen Sie den Diagnosepunkt „d.87" von 0 (Erdgas-
betrieb) auf 1 (Flüssiggasbetrieb 50 mbar).
• Nehmen Sie das Gerät in Betrieb.
• Bringen Sie den beiliegenden Umstell-Aufkleber unter
dem Typenschild an.
Eine Gasblende ist nicht erforderlich!
28
6.3.2 Anschlussdruck prüfen (Gasfließdruck)
Gehen Sie zur Überprüfung des Anschlussdruckes wie
folgt vor:
• Nehmen Sie die Frontverkleidung des Gerätes ab.
• Schließen Sie den Gasabsperrhahn des Gerätes.
3

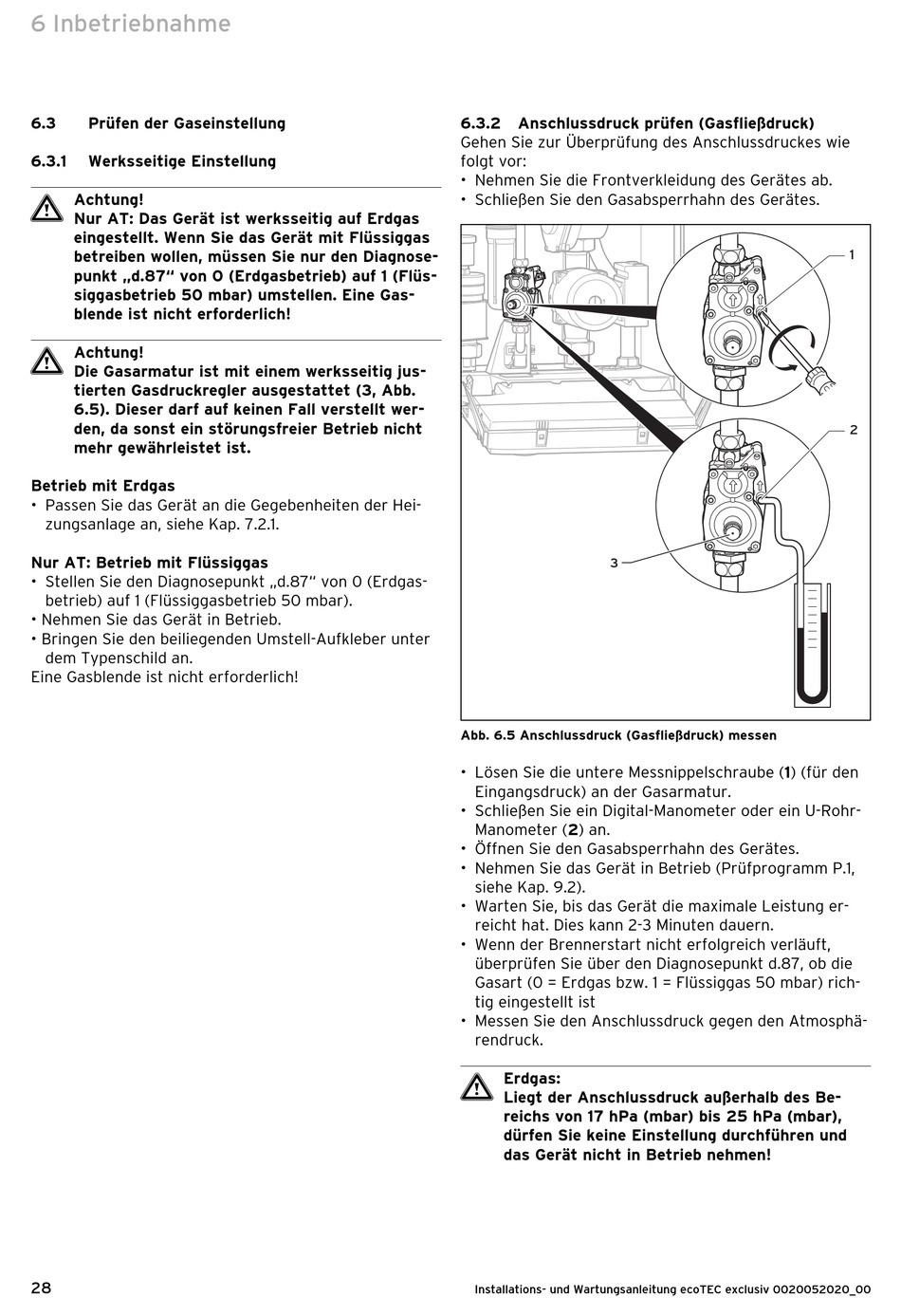

Abb. 6.5 Anschlussdruck (Gasfließdruck) messen
• Lösen Sie die untere Messnippel schraube (1) (für den
Eingangsdruck) an der Gasarmatur.
• Schließen Sie ein Digital-Manometer oder ein U-Rohr-
Manometer (2) an.
• Öffnen Sie den Gasabsperrhahn des Gerätes.
• Nehmen Sie das Gerät in Betrieb (Prüfprogramm P.1,
siehe Kap. 9.2).
• Warten Sie, bis das Gerät die maximale Leistung er-
reicht hat. Dies kann 2-3 Minuten dauern.
• Wenn der Brennerstart nicht erfolgreich verläuft,
überprüfen Sie über den Diagnosepunkt d.87, ob die
Gasart (0 = Erdgas bzw. 1 = Flüssiggas 50 mbar) rich-
tig eingestellt ist
• Messen Sie den Anschlussdruck gegen den Atmosphä-
rendruck.
a
Erdgas:
Liegt der Anschlussdruck außerhalb des Be-
reichs von 17 hPa (mbar) bis 25 hPa (mbar),
dürfen Sie keine Einstellung durchführen und
das Gerät nicht in Betrieb nehmen!
Installations- und Wartungsanleitung ecoTEC exclusiv 0020052020_00
