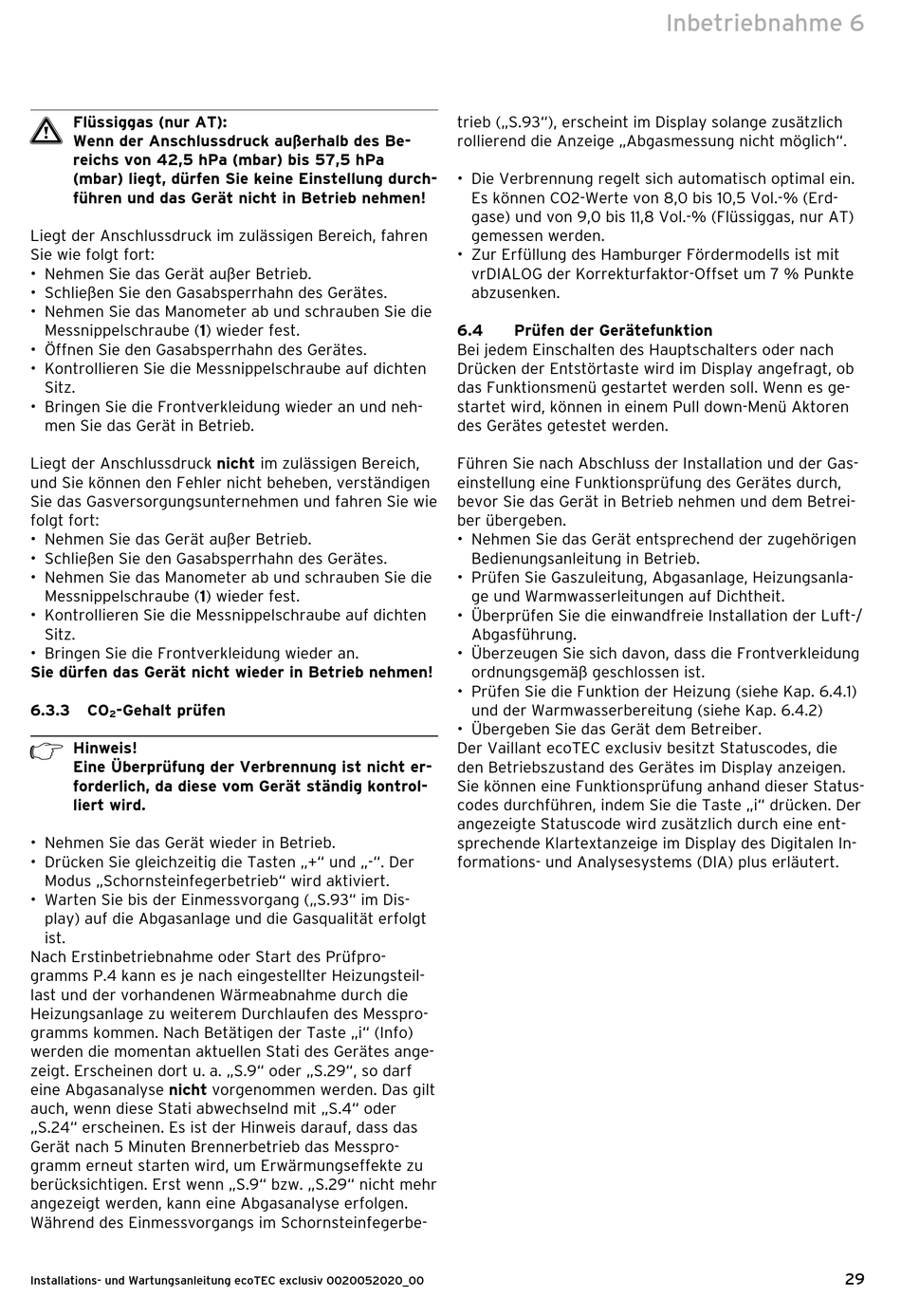

Flüssiggas (nur AT):
a
Wenn der Anschlussdruck außerhalb des Be-
reichs von 42,5 hPa (mbar) bis 57,5 hPa
(mbar) liegt, dürfen Sie keine Einstellung durch-
führen und das Gerät nicht in Betrieb nehmen!
Liegt der Anschlussdruck im zulässigen Bereich, fahren
Sie wie folgt fort:
• Nehmen Sie das Gerät außer Betrieb.
• Schließen Sie den Gasabsperrhahn des Gerätes.
• Nehmen Sie das Manometer ab und schrauben Sie die
Messnippelschraube (1) wieder fest.
• Öffnen Sie den Gasabsperrhahn des Gerätes.
• Kontrollieren Sie die Messnippel schraube auf dichten
Sitz.
• Bringen Sie die Frontverkleidung wieder an und neh-
men Sie das Gerät in Betrieb.
Liegt der Anschlussdruck nicht im zulässigen Bereich,
und Sie können den Fehler nicht beheben, verständigen
Sie das Gasversorgungsunternehmen und fahren Sie wie
folgt fort:
• Nehmen Sie das Gerät außer Betrieb.
• Schließen Sie den Gasabsperrhahn des Gerätes.
• Nehmen Sie das Manometer ab und schrauben Sie die
Messnippel schraube (1) wieder fest.
• Kontrollieren Sie die Messnippel schraube auf dichten
Sitz.
• Bringen Sie die Frontverkleidung wieder an.
Sie dürfen das Gerät nicht wieder in Betrieb nehmen!
6.3.3 CO -Gehalt prüfen
2
h Hinweis!
Eine Überprüfung der Verbrennung ist nicht er-
forderlich, da diese vom Gerät ständig kontrol-
liert wird.
• Nehmen Sie das Gerät wieder in Betrieb.
• Drücken Sie gleichzeitig die Tasten „+" und „-". Der
Modus „Schornsteinfegerbetrieb" wird aktiviert.
• Warten Sie bis der Einmessvorgang („S.93" im Dis-
play) auf die Abgasanlage und die Gasqualität erfolgt
ist.
Nach Erstinbetriebnahme oder Start des Prüfpro-
gramms P.4 kann es je nach eingestellter Heizungsteil-
last und der vorhandenen Wärmeabnahme durch die
Heizungsanlage zu weiterem Durchlaufen des Messpro-
gramms kommen. Nach Betätigen der Taste „i" (Info)
werden die momentan aktuellen Stati des Gerätes ange-
zeigt. Erscheinen dort u. a. „S.9" oder „S.29", so darf
eine Abgasanalyse nicht vorgenommen werden. Das gilt
auch, wenn diese Stati abwechselnd mit „S.4" oder
„S.24" erscheinen. Es ist der Hinweis darauf, dass das
Gerät nach 5 Minuten Brennerbetrieb das Messpro-
gramm erneut starten wird, um Erwärmungseffekte zu
berücksichtigen. Erst wenn „S.9" bzw. „S.29" nicht mehr
angezeigt werden, kann eine Abgasanalyse erfolgen.
Während des Einmessvorgangs im Schornsteinfegerbe-
Installations- und Wartungsanleitung ecoTEC exclusiv 0020052020_00
trieb („S.93"), erscheint im Display solange zusätzlich
rollierend die Anzeige „Abgasmessung nicht möglich".
• Die Verbrennung regelt sich automatisch optimal ein.
Es können CO2-Werte von 8,0 bis 10,5 Vol.-% (Erd-
gase) und von 9,0 bis 11,8 Vol.-% (Flüssiggas, nur AT)
gemessen werden.
• Zur Erfüllung des Hamburger Fördermodells ist mit
vrDIALOG der Korrekturfaktor-Offset um 7 % Punkte
abzusenken.
6.4 Prüfen der Gerätefunktion
Bei jedem Einschalten des Hauptschalters oder nach
Drücken der Entstörtaste wird im Display angefragt, ob
das Funktionsmenü gestartet werden soll. Wenn es ge-
startet wird, können in einem Pull down-Menü Aktoren
des Gerätes getestet werden.
Führen Sie nach Abschluss der Installation und der Gas-
einstellung eine Funktionsprüfung des Gerätes durch,
bevor Sie das Gerät in Betrieb nehmen und dem Betrei-
ber übergeben.
• Nehmen Sie das Gerät entsprechend der zugehörigen
Bedienungsanleitung in Betrieb.
• Prüfen Sie Gaszuleitung, Abgasanlage, Heizungsanla-
ge und Warmwasserleitungen auf Dichtheit.
• Überprüfen Sie die einwandfreie Installation der Luft-/
Abgasführung.
• Überzeugen Sie sich davon, dass die Frontverkleidung
ordnungsgemäß geschlossen ist.
• Prüfen Sie die Funktion der Heizung (siehe Kap. 6.4.1)
und der Warmwasserbereitung (siehe Kap. 6.4.2)
• Übergeben Sie das Gerät dem Betreiber.
Der Vaillant ecoTEC exclusiv besitzt Statuscodes, die
den Betriebszustand des Gerätes im Display anzeigen.
Sie können eine Funktionsprüfung anhand dieser Status-
codes durchführen, indem Sie die Taste „i" drücken. Der
angezeigte Statuscode wird zusätzlich durch eine ent-
sprechende Klartextanzeige im Display des Digitalen In-
formations- und Analysesystems (DIA) plus erläutert.
Inbetriebnahme 6
29
