Steckplatz auf der Platine ist für diese Pumpe reser-
viert.
a
Achtung!
Bei einer Installation des ecoTEC exclusiv
VC 356 ohne hydraulische Weiche dürfen Sie
ausschließlich das dafür vorgesehene Vaillant
Zubehör (externes 3-Wege-Ventil und Über-
strömventil) verwenden. Andernfalls kann es zu
einer Fehlfunktion des Gerätes kommen!
Führen Sie die Installation gemäß der dem Zu-
behör beiliegenden Anleitung durch.
Diese Installationsart ist nur zulässig, wenn nur
ein Speicher direkt angeschlossen werden soll.
h
Hinweis!
Die Installation des 3-Wege-Ventils im Schutz-
bereich 1 oder 2 (gemäß VDE 0100 Teil 701) ist
nicht erlaubt.
Von einer Installation in feuchten Räumen
raten wir ab.

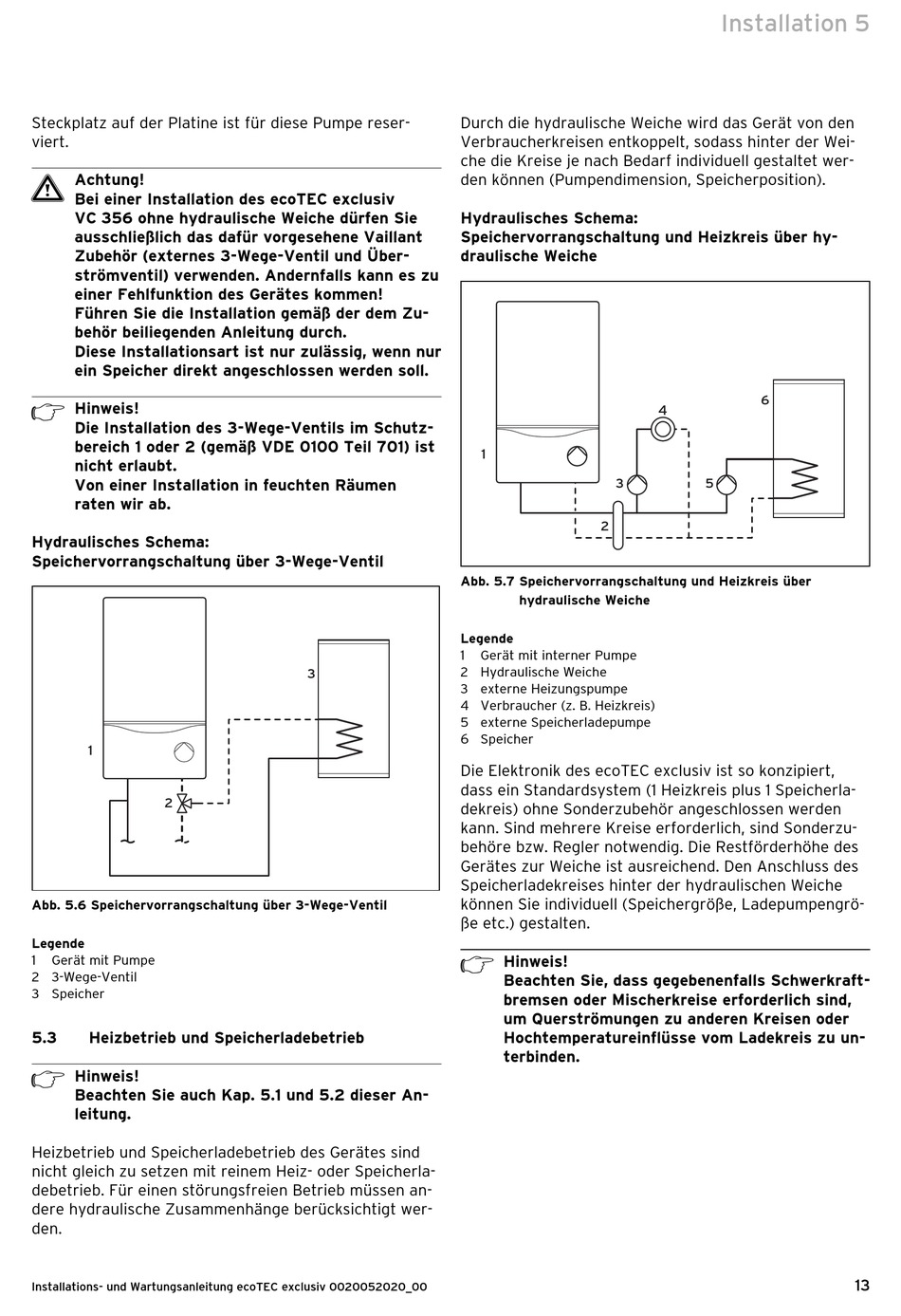

Hydraulisches Schema:
Speichervorrangschaltung über 3-Wege-Ventil
1
2
Abb. 5.6 Speichervorrangschaltung über 3-Wege-Ventil
Legende
1
Gerät mit Pumpe
2 3-Wege-Ventil
3 Speicher
5.3
Heizbetrieb und Speicherladebetrieb
h
Hinweis!
Beachten Sie auch Kap. 5.1 und 5.2 dieser An-
leitung.
Heizbetrieb und Speicherladebetrieb des Gerätes sind
nicht gleich zu setzen mit reinem Heiz- oder Speicherla-
debetrieb. Für einen störungsfreien Betrieb müssen an-
dere hydraulische Zusammenhänge berücksichtigt wer-
den.
Installations- und Wartungsanleitung ecoTEC exclusiv 0020052020_00
Durch die hydraulische Weiche wird das Gerät von den
Verbraucherkreisen entkoppelt, sodass hinter der Wei-
che die Kreise je nach Bedarf individuell gestaltet wer-
den können (Pumpendimension, Speicherposition).
Hydraulisches Schema:
Speichervorrangschaltung und Heizkreis über hy-
draulische Weiche
Abb. 5.7 Speichervorrangschaltung und Heizkreis über
Legende
1
2 Hydraulische Weiche
3
3 externe Heizungspumpe
4 Verbraucher (z. B. Heizkreis)
5 externe Speicherladepumpe
6 Speicher
Die Elektronik des ecoTEC exclusiv ist so konzipiert,
dass ein Standardsystem (1 Heizkreis plus 1 Speicherla-
dekreis) ohne Sonderzubehör angeschlossen werden
kann. Sind mehrere Kreise erforderlich, sind Sonderzu-
behöre bzw. Regler notwendig. Die Restförderhöhe des
Gerätes zur Weiche ist ausreichend. Den Anschluss des
Speicherladekreises hinter der hydraulischen Weiche
können Sie individuell (Speichergröße, Ladepumpengrö-
ße etc.) gestalten.
h
1
3
2
hydraulische Weiche
Gerät mit interner Pumpe
Hinweis!
Beachten Sie, dass gegebenenfalls Schwerkraft-
bremsen oder Mischerkreise erforderlich sind,
um Querströmungen zu anderen Kreisen oder
Hochtemperatureinflüsse vom Ladekreis zu un-
terbinden.
Installation 5
6
4
5
13
