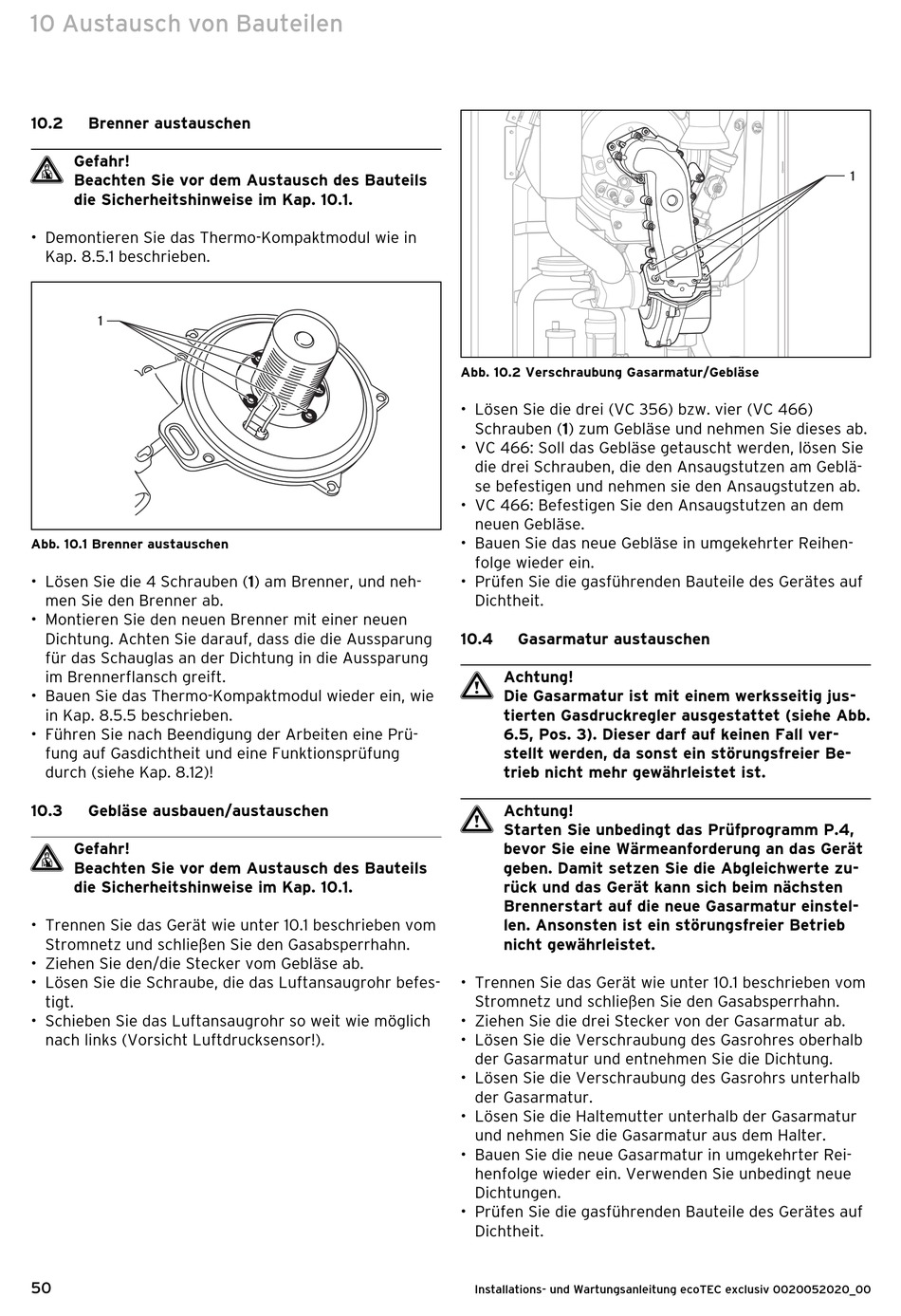

10 Austausch von Bauteilen
10.2
Brenner austauschen
Gefahr!
d
Beachten Sie vor dem Austausch des Bauteils
die Sicherheitshinweise im Kap. 10.1.
• Demontieren Sie das Thermo-Kompaktmodul wie in
Kap. 8.5.1 beschrieben.
1
Abb. 10.1 Brenner austauschen
• Lösen Sie die 4 Schrauben (1) am Brenner, und neh-
men Sie den Brenner ab.
• Montieren Sie den neuen Brenner mit einer neuen
Dichtung. Achten Sie darauf, dass die die Aussparung
für das Schauglas an der Dichtung in die Aussparung
im Brennerflansch greift.
• Bauen Sie das Thermo-Kompaktmodul wieder ein, wie
in Kap. 8.5.5 beschrieben.
• Führen Sie nach Beendigung der Arbeiten eine Prü-
fung auf Gasdichtheit und eine Funktionsprüfung
durch (siehe Kap. 8.12)!
10.3
Gebläse ausbauen/austauschen
Gefahr!
d
Beachten Sie vor dem Austausch des Bauteils
die Sicherheitshinweise im Kap. 10.1.
• Trennen Sie das Gerät wie unter 10.1 beschrieben vom
Stromnetz und schließen Sie den Gasabsperrhahn.
• Ziehen Sie den/die Stecker vom Gebläse ab.
• Lösen Sie die Schraube, die das Luftansaugrohr befes-
tigt.
• Schieben Sie das Luftansaugrohr so weit wie möglich
nach links (Vorsicht Luftdrucksensor!).
50
Abb. 10.2 Verschraubung Gasarmatur/Gebläse
• Lösen Sie die drei (VC 356) bzw. vier (VC 466)
Schrauben (1) zum Gebläse und nehmen Sie dieses ab.
• VC 466: Soll das Gebläse getauscht werden, lösen Sie
die drei Schrauben, die den Ansaugstutzen am Geblä-
se befestigen und nehmen sie den Ansaugstutzen ab.
• VC 466: Befestigen Sie den Ansaugstutzen an dem
neuen Gebläse.
• Bauen Sie das neue Gebläse in umgekehrter Reihen-
folge wieder ein.
• Prüfen Sie die gasführenden Bauteile des Gerätes auf
Dichtheit.
10.4
Gasarmatur austauschen
Achtung!
a
Die Gasarmatur ist mit einem werksseitig jus-
tierten Gasdruckregler ausgestattet (siehe Abb.
6.5, Pos. 3). Dieser darf auf keinen Fall ver-
stellt werden, da sonst ein störungsfreier Be-
trieb nicht mehr gewährleistet ist.
a
Achtung!
Starten Sie unbedingt das Prüfprogramm P.4,
bevor Sie eine Wärmeanforderung an das Gerät
geben. Damit setzen Sie die Abgleichwerte zu-
rück und das Gerät kann sich beim nächsten
Brennerstart auf die neue Gasarmatur einstel-
len. Ansonsten ist ein störungsfreier Betrieb
nicht gewährleistet.
• Trennen Sie das Gerät wie unter 10.1 beschrieben vom
Stromnetz und schließen Sie den Gasabsperrhahn.
• Ziehen Sie die drei Stecker von der Gasarmatur ab.
• Lösen Sie die Verschraubung des Gasrohres oberhalb
der Gasarmatur und entnehmen Sie die Dichtung.
• Lösen Sie die Verschraubung des Gasrohrs unterhalb
der Gasarmatur.
• Lösen Sie die Haltemutter unterhalb der Gasarmatur
und nehmen Sie die Gasarmatur aus dem Halter.
• Bauen Sie die neue Gasarmatur in umgekehrter Rei-
henfolge wieder ein. Verwenden Sie unbedingt neue
Dichtungen.
• Prüfen Sie die gasführenden Bauteile des Gerätes auf
Dichtheit.
Installations- und Wartungsanleitung ecoTEC exclusiv 0020052020_00
