2 Gerätebeschreibung
2 Gerätebeschreibung
2.1

Aufbau

18
17
16
15
14
13
12
11
10
9

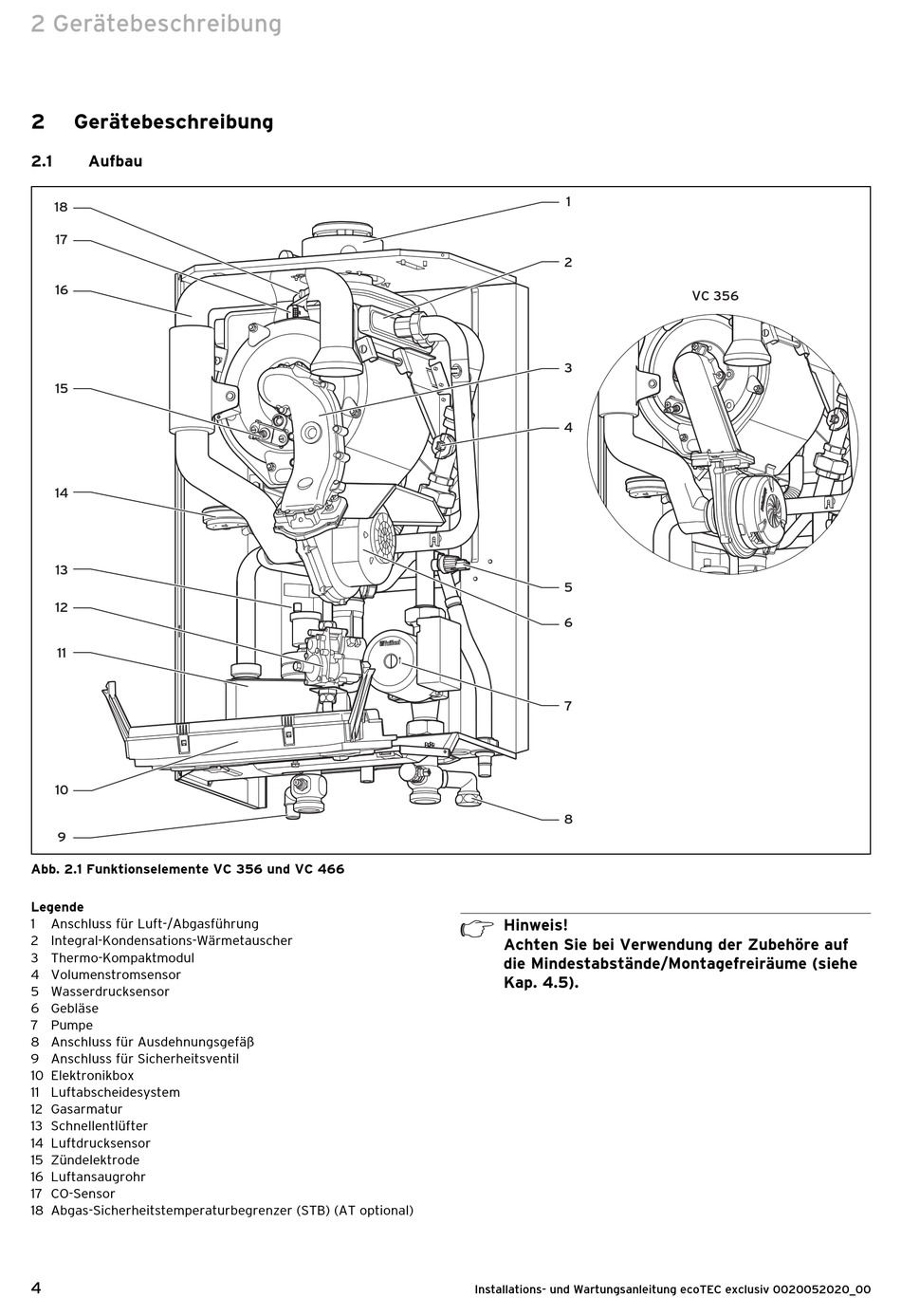

Abb. 2.1 Funktionselemente VC 356 und VC 466
Legende
1 Anschluss für Luft-/Abgasführung
2 Integral-Kondensations-Wärmetauscher
3 Thermo-Kompaktmodul
4 Volumenstromsensor
5 Wasserdrucksensor
6 Gebläse
7 Pumpe
8 Anschluss für Ausdehnungsgefäß
9 Anschluss für Sicherheitsventil
10 Elektronikbox
11 Luftabscheidesystem
12 Gasarmatur
13 Schnellentlüfter
14 Luftdrucksensor
15 Zündelektrode
16 Luftansaugrohr
17 CO-Sensor
18 Abgas-Sicherheitstemperaturbegrenzer (STB) (AT optional)
4
1
2
3
4
5
6
7
8
h Hinweis!
Achten Sie bei Verwendung der Zubehöre auf
die Mindestabstände/Montagefreiräume (siehe
Kap. 4.5).
Installations- und Wartungsanleitung ecoTEC exclusiv 0020052020_00
VC 356
