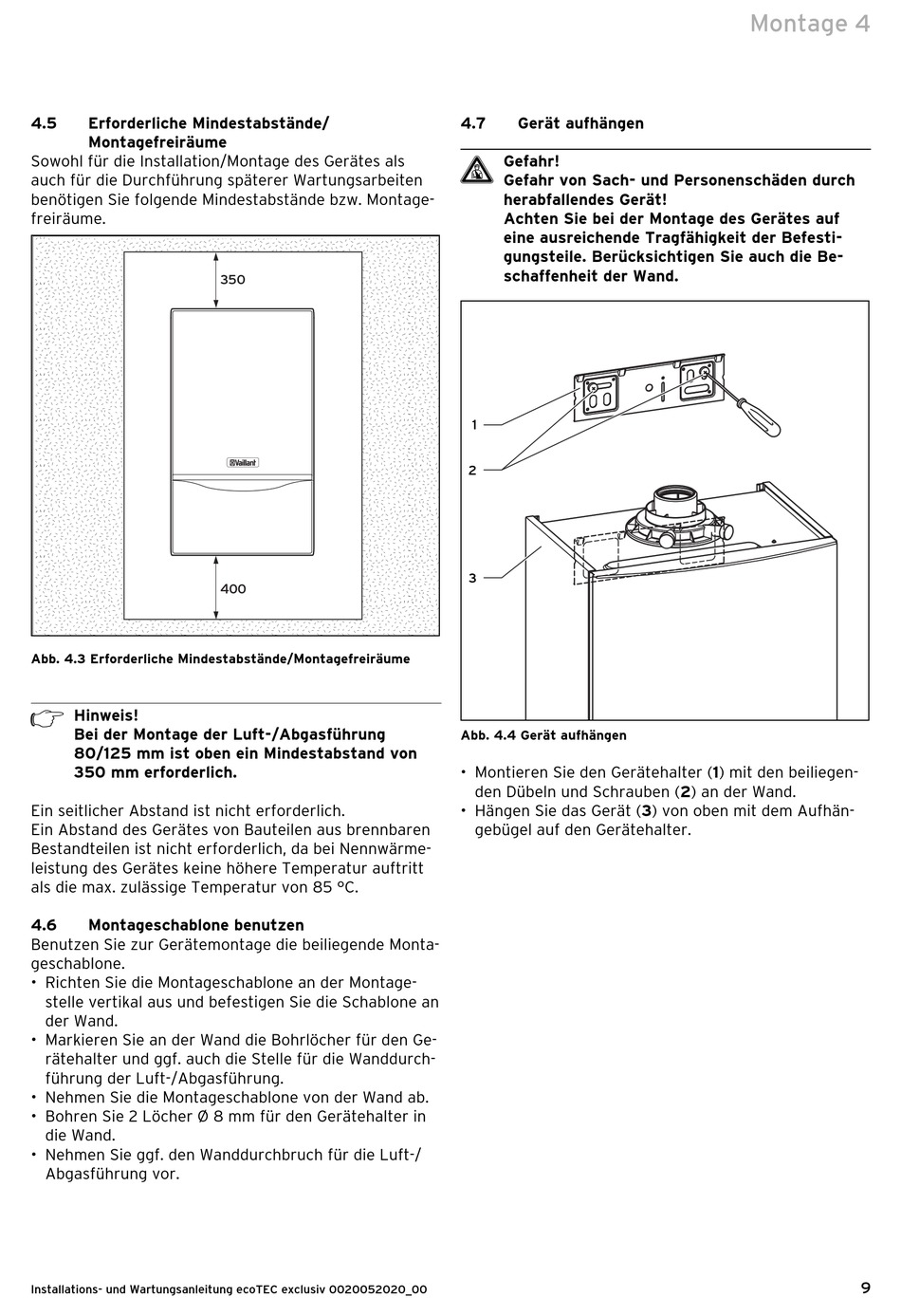

4.5
Erforderliche Mindestabstände/
Montagefreiräume
Sowohl für die Installation/Montage des Gerätes als
auch für die Durchführung späterer Wartungsarbeiten
benötigen Sie folgende Mindestabstände bzw. Montage-
freiräume.
Abb. 4.3 Erforderliche Mindestabstände/Montagefreiräume
h
Hinweis!
Bei der Montage der Luft-/Abgasführung
80/125 mm ist oben ein Mindestabstand von
350 mm erforderlich.
Ein seitlicher Abstand ist nicht erforderlich.
Ein Abstand des Gerätes von Bauteilen aus brennbaren
Bestandteilen ist nicht erforderlich, da bei Nennwärme-
leistung des Gerätes keine höhere Temperatur auftritt
als die max. zulässige Temperatur von 85 °C.
4.6
Montageschablone benutzen
Benutzen Sie zur Gerätemontage die beiliegende Monta-
geschablone.
• Richten Sie die Montageschablone an der Montage-
stelle vertikal aus und befestigen Sie die Schablone an
der Wand.
• Markieren Sie an der Wand die Bohrlöcher für den Ge-
rätehalter und ggf. auch die Stelle für die Wanddurch-
führung der Luft-/Abgasführung.
• Nehmen Sie die Montageschablone von der Wand ab.
• Bohren Sie 2 Löcher Ø 8 mm für den Gerätehalter in
die Wand.
• Nehmen Sie ggf. den Wanddurchbruch für die Luft-/
Abgasführung vor.
Installations- und Wartungsanleitung ecoTEC exclusiv 0020052020_00
350
400
4.7
Gerät aufhängen
Gefahr!
d
Gefahr von Sach- und Personenschäden durch
herabfallendes Gerät!
Achten Sie bei der Montage des Gerätes auf
eine ausreichende Tragfähigkeit der Befesti-
gungsteile. Berücksichtigen Sie auch die Be-
schaffenheit der Wand.
1
2
3
Abb. 4.4 Gerät aufhängen
• Montieren Sie den Gerätehalter (1) mit den beiliegen-
den Dübeln und Schrauben (2) an der Wand.
• Hängen Sie das Gerät (3) von oben mit dem Aufhän-
gebügel auf den Gerätehalter.
Montage 4
9
