Vaillant VC 356/4 Installation Und Wartung Seite 21

X13
N
L
X11
X18
Speicher-
ladepumpe
rosa
X6
X1
X41
X22

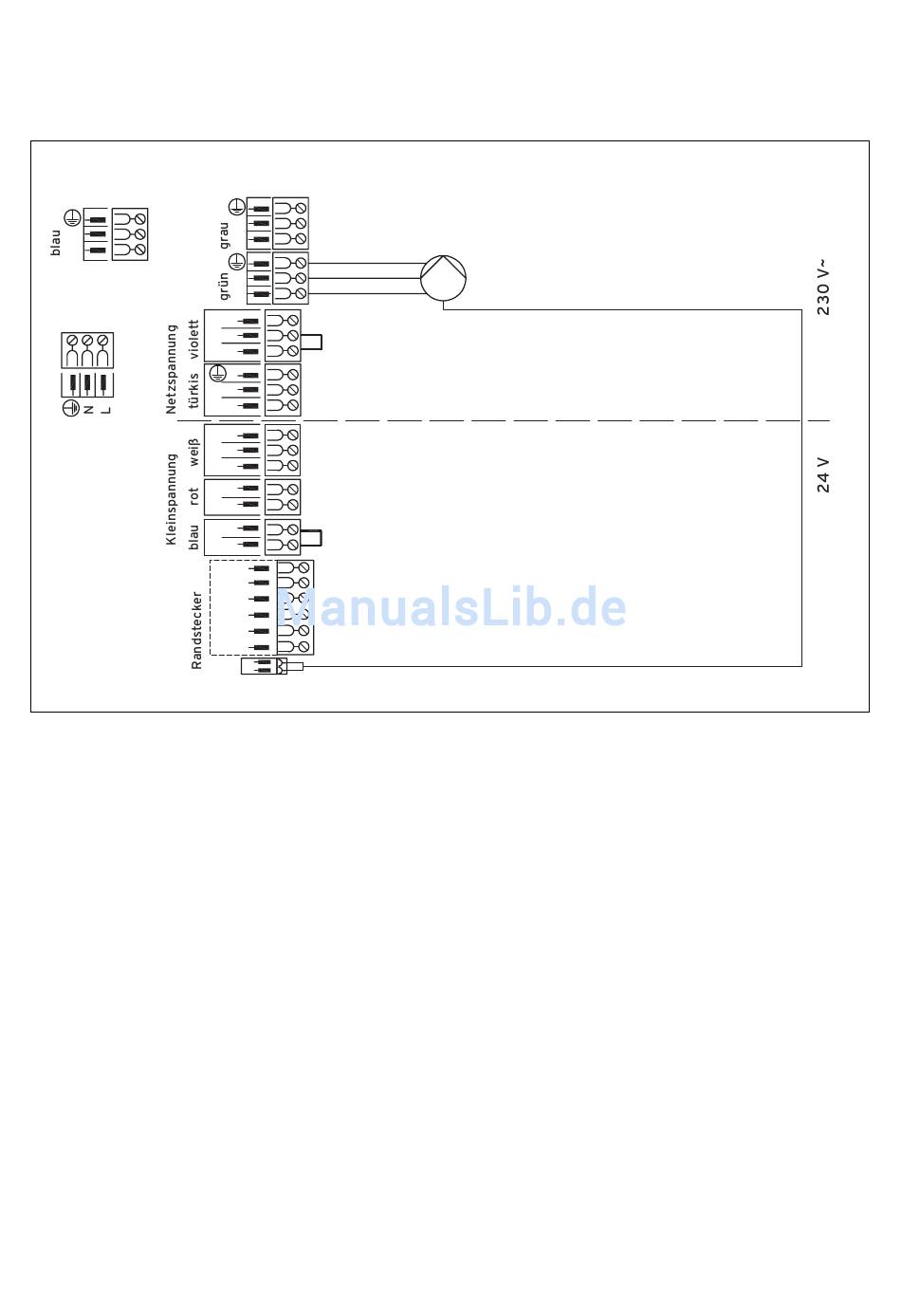

Abb. 5.17 Anschlussplan ecoTEC exclusiv VC 356 (Forts.)
Installations- und Wartungsanleitung ecoTEC exclusiv 0020052020_00
N
Zusatzrelais (einstellbar unter d.26)
L
N
L
5
Option ext. Regler/Raumthermostat 3-4
4
(Kontakt)
3
N
Netzeingang
L
9
Option ext. Regler/Raumthermostat 7-8-9
8
(stetig, analog)
7
+
Option Busanschluss (Regler/Raumthermostat digital)
-
2
Option Anlegethermostat
1
0 Masse
1
0 Masse
DCF DCF-Anschluss
RF Weichenfühler
AF Außenfühler
6
FB Fernbedienung Zirkulationspumpe
Interne Pumpe
Stecker für Reglerzubehör
VRC 4xx bzw. ZP-Steuerung
PWM Signal interne Pumpe
Installation 5
21
