Beispielsweise können Sie folgendes Luft-Abgas-Zube-
hör mit Ihrem Gerät kombinieren:
Konzentrisches System, Kunststoff, Ø 80/125 mm
• Montieren Sie die Luft-/Abgasführung anhand der im
Lieferumfang dieses Gerätes enthaltenen Montagean-
leitung.

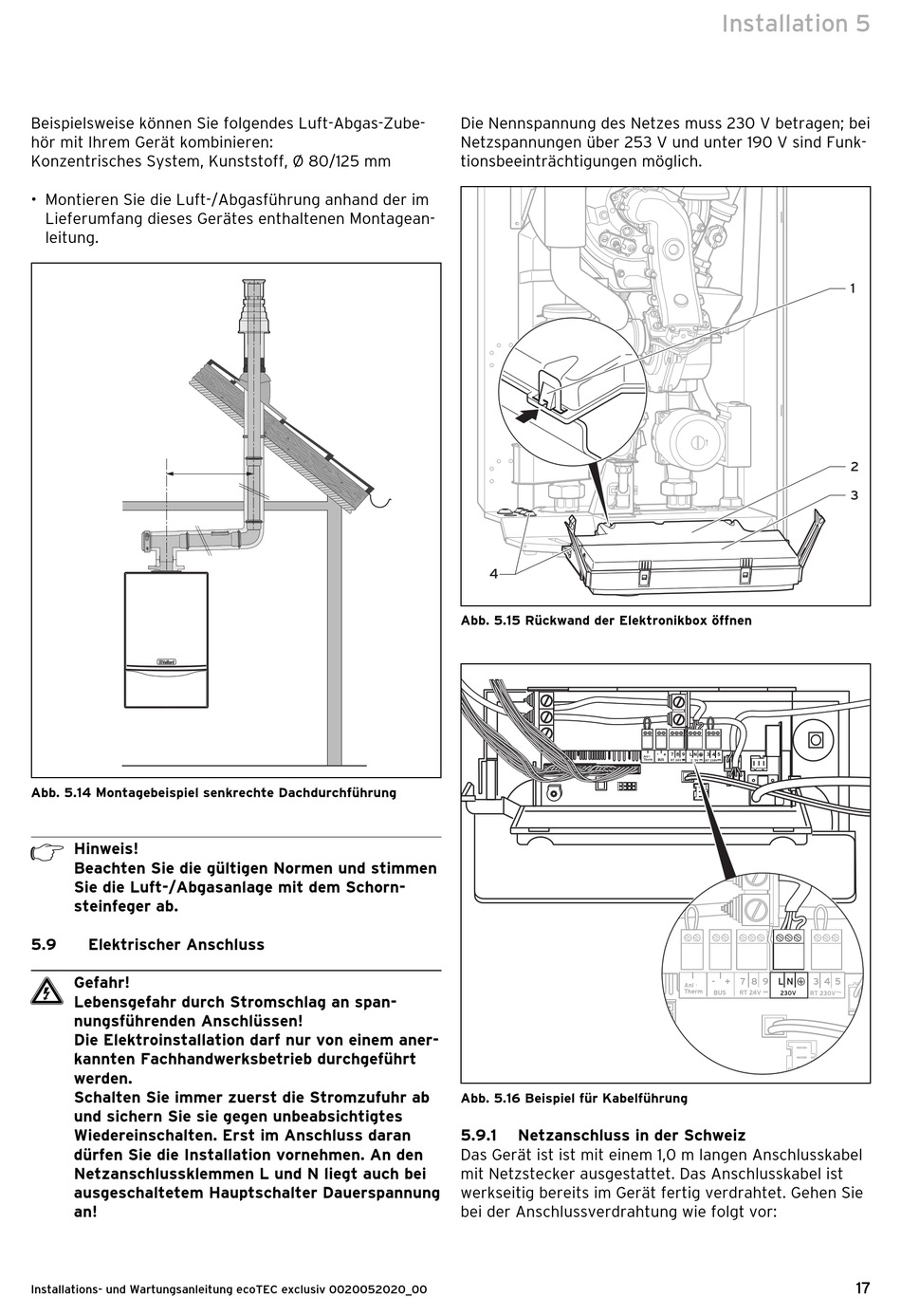

Abb. 5.14 Montagebeispiel senkrechte Dachdurchführung
Hinweis!
h
Beachten Sie die gültigen Normen und stimmen
Sie die Luft-/Abgasanlage mit dem Schorn-
steinfeger ab.
5.9
Elektrischer Anschluss
e
Gefahr!
Lebensgefahr durch Stromschlag an span-
nungsführenden Anschlüssen!
Die Elektroinstallation darf nur von einem aner-
kannten Fachhandwerksbetrieb durchgeführt
werden.
Schalten Sie immer zuerst die Stromzufuhr ab
und sichern Sie sie gegen unbeabsichtigtes
Wiedereinschalten. Erst im Anschluss daran
dürfen Sie die Installation vornehmen. An den
Netzanschlussklemmen L und N liegt auch bei
ausgeschaltetem Hauptschalter Dauerspannung
an!
Installations- und Wartungsanleitung ecoTEC exclusiv 0020052020_00
Die Nennspannung des Netzes muss 230 V betragen; bei
Netzspannungen über 253 V und unter 190 V sind Funk-
tionsbeeinträchtigungen möglich.
4
Abb. 5.15 Rückwand der Elektronikbox öffnen
Abb. 5.16 Beispiel für Kabelführung
5.9.1
Netzanschluss in der Schweiz
Das Gerät ist ist mit einem 1,0 m langen Anschlusskabel
mit Netzstecker ausgestattet. Das Anschlusskabel ist
werkseitig bereits im Gerät fertig verdrahtet. Gehen Sie
bei der Anschlussverdrahtung wie folgt vor:
Installation 5
-
+
7
8
9
L
N
3
4
5
BUS
-
+
7
8
9
L
N
3
4
BUS
1
2
3
5
17
