8 Inspektion und Wartung
8.7
Kondenswasserwege reinigen
2
1

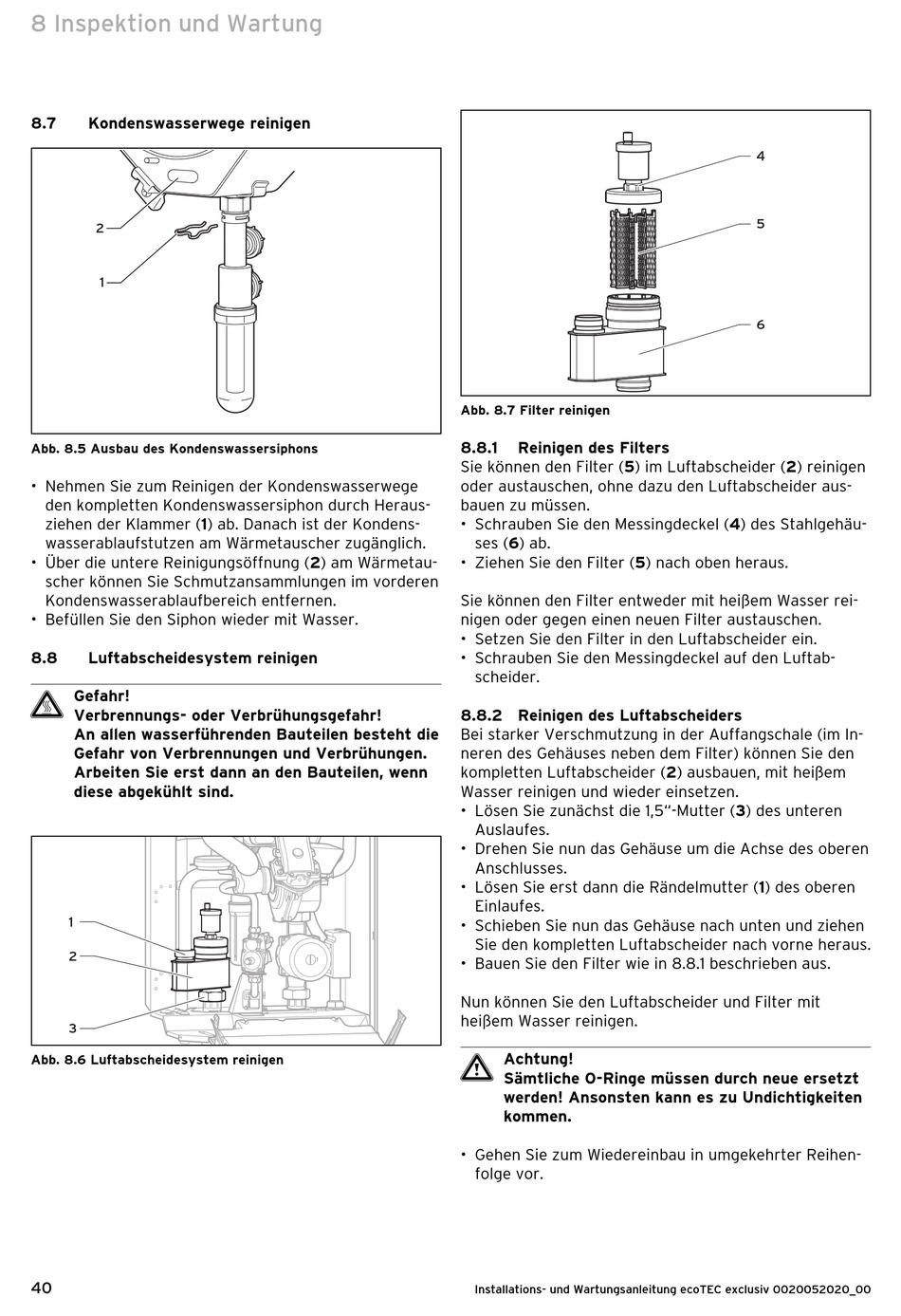

Abb. 8.5 Ausbau des Kondenswassersiphons
• Nehmen Sie zum Reinigen der Kondenswasserwege
den kompletten Kondenswassersiphon durch Heraus-
ziehen der Klammer (1) ab. Danach ist der Kondens-
wasserablaufstutzen am Wärmetauscher zugänglich.
• Über die untere Reinigungsöffnung (2) am Wärmetau-
scher können Sie Schmutzansammlungen im vorderen
Kondenswasserablaufbereich entfernen.
• Befüllen Sie den Siphon wieder mit Wasser.
8.8
Luftabscheidesystem reinigen
Gefahr!
H
Verbrennungs- oder Verbrühungsgefahr!
An allen wasserführenden Bauteilen besteht die
Gefahr von Verbrennungen und Verbrühungen.
Arbeiten Sie erst dann an den Bauteilen, wenn
diese abgekühlt sind.
1
2
3
Abb. 8.6 Luftabscheidesystem reinigen
40
Abb. 8.7 Filter reinigen
8.8.1
Reinigen des Filters
Sie können den Filter (5) im Luftabscheider (2) reinigen
oder austauschen, ohne dazu den Luftabscheider aus-
bauen zu müssen.
• Schrauben Sie den Messingdeckel (4) des Stahlgehäu-
ses (6) ab.
• Ziehen Sie den Filter (5) nach oben heraus.
Sie können den Filter entweder mit heißem Wasser rei-
nigen oder gegen einen neuen Filter austauschen.
• Setzen Sie den Filter in den Luftabscheider ein.
• Schrauben Sie den Messingdeckel auf den Luftab-
scheider.
8.8.2 Reinigen des Luftabscheiders
Bei starker Verschmutzung in der Auffangschale (im In-
neren des Gehäuses neben dem Filter) können Sie den
kompletten Luftabscheider (2) ausbauen, mit heißem
Wasser reinigen und wieder einsetzen.
• Lösen Sie zunächst die 1,5"-Mutter (3) des unteren
Auslaufes.
• Drehen Sie nun das Gehäuse um die Achse des oberen
Anschlusses.
• Lösen Sie erst dann die Rändelmutter (1) des oberen
Einlaufes.
• Schieben Sie nun das Gehäuse nach unten und ziehen
Sie den kompletten Luftabscheider nach vorne heraus.
• Bauen Sie den Filter wie in 8.8.1 beschrieben aus.
Nun können Sie den Luftabscheider und Filter mit
heißem Wasser reinigen.
Achtung!
a
Sämtliche O-Ringe müssen durch neue ersetzt
werden! Ansonsten kann es zu Undichtigkeiten
kommen.
• Gehen Sie zum Wiedereinbau in umgekehrter Reihen-
folge vor.
Installations- und Wartungsanleitung ecoTEC exclusiv 0020052020_00
