8 Inspektion und Wartung
8.5

Thermo-Kompaktmodul warten

8.5.1

Thermo-Kompaktmodul ausbauen

Das Thermo-Kompaktmodul besteht aus dem drehzahl-
geregelten Gebläse, der Gas/Luft-Verbund-Armatur, der
Gaszufuhr (Gemischrohr) zum Gebläse-Vormischbrenner
sowie dem Vormischbrenner selbst. Diese vier Einzel-
bauteile bilden die gemeinsame Baueinheit Thermo-
Kompaktmodul.
Gefahr!
H
Verbrennungs- oder Verbrühungsgefahr!
Am Thermo-Kompaktmodul und an allen Wasser
führenden Bauteilen besteht die Gefahr von
Verbrennungen und Verbrühungen. Arbeiten Sie
erst dann an den Bauteilen, wenn diese abge-
kühlt sind.
Zur Demontage gehen Sie folgendermaßen vor:
• Schalten Sie das Gerät am Hauptschalter aus.
• Trennen Sie das Gerät vom Stromnetz.
• Schließen Sie die Gaszufuhr zum Gerät.
• Nehmen Sie die Frontverkleidung des Geräts ab.
• Klappen Sie den Schaltkasten ab.
10 9 8

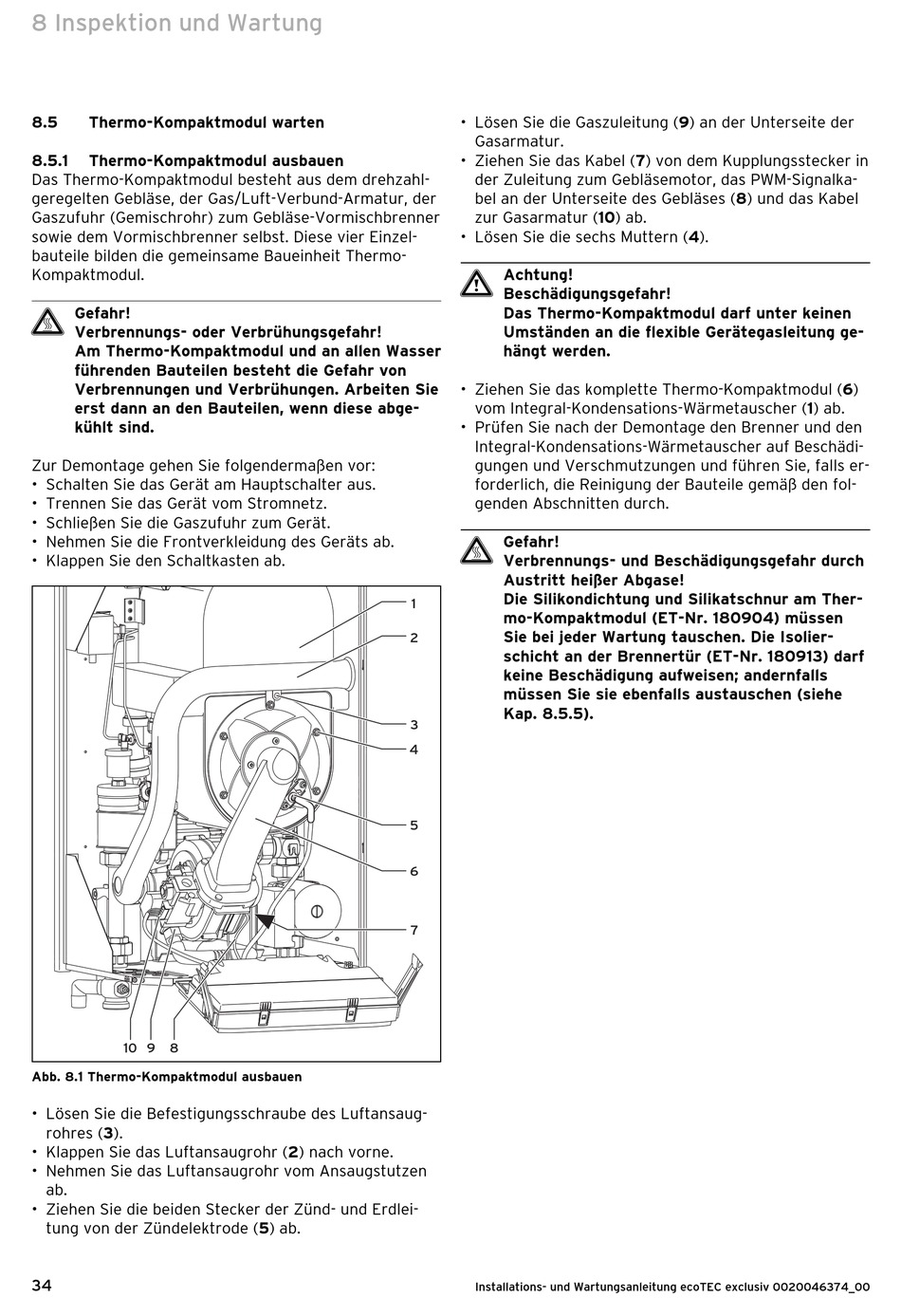

Abb. 8.1 Thermo-Kompaktmodul ausbauen
• Lösen Sie die Befestigungsschraube des Luftansaug-
rohres (3).
• Klappen Sie das Luftansaugrohr (2) nach vorne.
• Nehmen Sie das Luftansaugrohr vom Ansaugstutzen
ab.
• Ziehen Sie die beiden Stecker der Zünd- und Erdlei-
tung von der Zündelektrode (5) ab.
34
• Lösen Sie die Gaszuleitung (9) an der Unterseite der
Gasarmatur.
• Ziehen Sie das Kabel (7) von dem Kupplungsstecker in
der Zuleitung zum Gebläsemotor, das PWM-Signalka-
bel an der Unterseite des Gebläses (8) und das Kabel
zur Gasarmatur (10) ab.
• Lösen Sie die sechs Muttern (4).
a Achtung!
Beschädigungsgefahr!
Das Thermo -Kompakt modul darf unter keinen
Umständen an die flexible Gerätegasleitung ge-
hängt werden.
• Ziehen Sie das komplette Thermo-Kompaktmodul (6)
vom Integral-Kondensations-Wärmetauscher (1) ab.
• Prüfen Sie nach der Demontage den Brenner und den
Integral-Kondensations-Wärmetauscher auf Beschädi-
gungen und Verschmutzungen und führen Sie, falls er-
forderlich, die Reinigung der Bauteile gemäß den fol-
genden Abschnitten durch.
H Gefahr!
Verbrennungs- und Beschädigungsgefahr durch
Austritt heißer Abgase!
Die Silikondichtung und Silikatschnur am Ther-
1
mo-Kompaktmodul (ET-Nr. 180904) müssen
Sie bei jeder Wartung tauschen. Die Isolier-
2
schicht an der Brennertür (ET-Nr. 180913) darf
keine Beschädigung aufweisen; andernfalls
müssen Sie sie ebenfalls austauschen (siehe
Kap. 8.5.5).
3
4
5
6
7
