4 Montage
5 Installation
4.8
Frontverkleidung abnehmen/anbringen
2
1

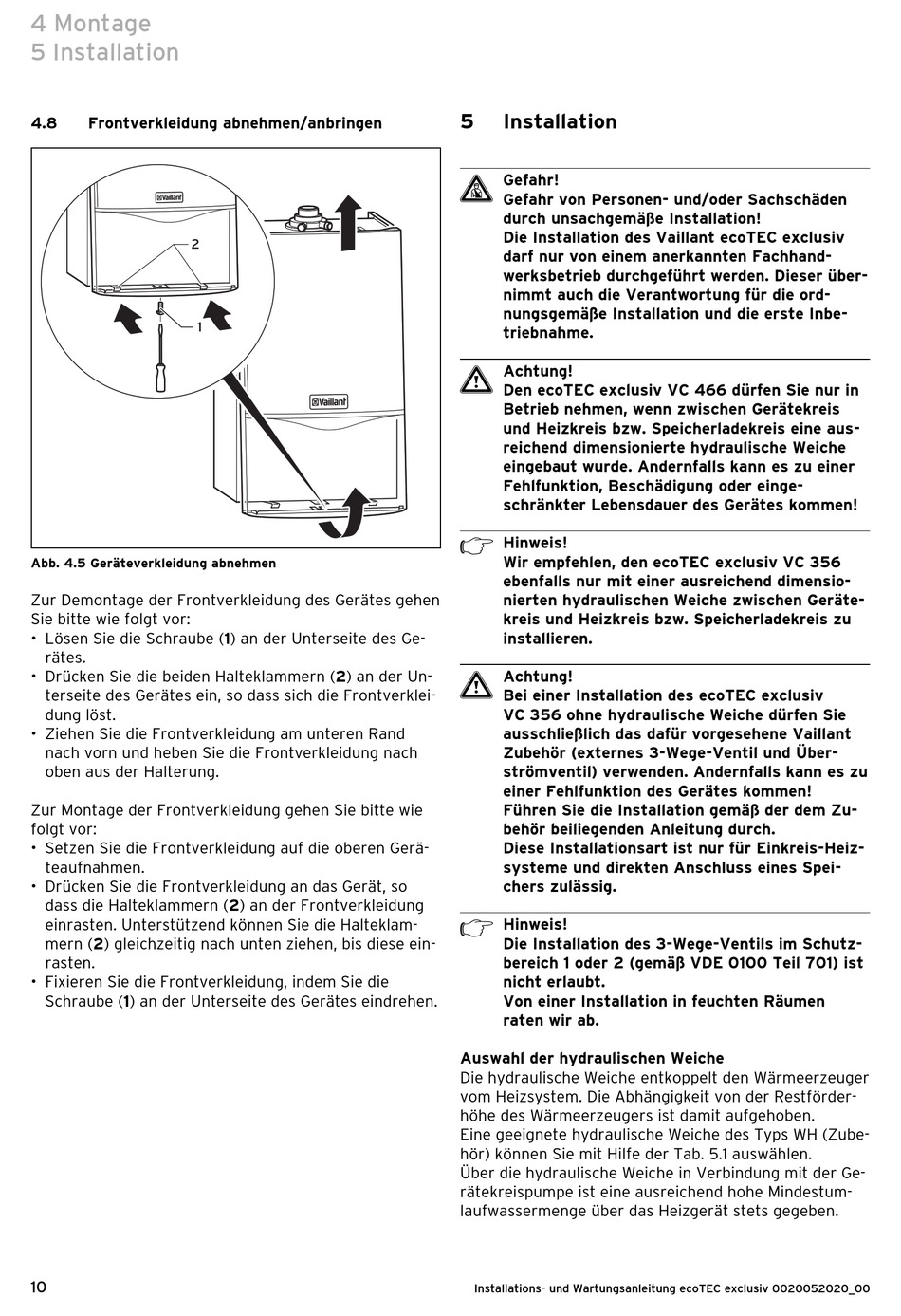

Abb. 4.5 Geräteverkleidung abnehmen
Zur Demontage der Frontverkleidung des Gerätes gehen
Sie bitte wie folgt vor:
• Lösen Sie die Schraube (1) an der Unterseite des Ge-
rätes.
• Drücken Sie die beiden Halteklammern (2) an der Un-
terseite des Gerätes ein, so dass sich die Frontverklei-
dung löst.
• Ziehen Sie die Frontverkleidung am unteren Rand
nach vorn und heben Sie die Frontverkleidung nach
oben aus der Halterung.
Zur Montage der Frontverkleidung gehen Sie bitte wie
folgt vor:
• Setzen Sie die Frontverkleidung auf die oberen Gerä-
teaufnahmen.
• Drücken Sie die Frontverkleidung an das Gerät, so
dass die Halteklammern (2) an der Frontverkleidung
einrasten. Unterstützend können Sie die Halteklam-
mern (2) gleichzeitig nach unten ziehen, bis diese ein-
rasten.
• Fixieren Sie die Frontverkleidung, indem Sie die
Schraube (1) an der Unterseite des Gerätes eindrehen.
10
5
Installation
d
Gefahr!
Gefahr von Personen- und/oder Sachschäden
durch unsachgemäße Installation!
Die Installation des Vaillant ecoTEC exclusiv
darf nur von einem anerkannten Fachhand-
werksbetrieb durchgeführt werden. Dieser über-
nimmt auch die Verantwortung für die ord-
nungsgemäße Installation und die erste Inbe-
triebnahme.
a
Achtung!
Den ecoTEC exclusiv VC 466 dürfen Sie nur in
Betrieb nehmen, wenn zwischen Gerätekreis
und Heizkreis bzw. Speicherladekreis eine aus-
reichend dimensionierte hydraulische Weiche
eingebaut wurde. Andernfalls kann es zu einer
Fehlfunktion, Beschädigung oder einge-
schränkter Lebensdauer des Gerätes kommen!
h
Hinweis!
Wir empfehlen, den ecoTEC exclusiv VC 356
ebenfalls nur mit einer ausreichend dimensio-
nierten hydraulischen Weiche zwischen Geräte-
kreis und Heizkreis bzw. Speicherladekreis zu
installieren.
Achtung!
a
Bei einer Installation des ecoTEC exclusiv
VC 356 ohne hydraulische Weiche dürfen Sie
ausschließlich das dafür vorgesehene Vaillant
Zubehör (externes 3-Wege-Ventil und Über-
strömventil) verwenden. Andernfalls kann es zu
einer Fehlfunktion des Gerätes kommen!
Führen Sie die Installation gemäß der dem Zu-
behör beiliegenden Anleitung durch.
Diese Installationsart ist nur für Einkreis-Heiz-
systeme und direkten Anschluss eines Spei-
chers zulässig.
h
Hinweis!
Die Installation des 3-Wege-Ventils im Schutz-
bereich 1 oder 2 (gemäß VDE 0100 Teil 701) ist
nicht erlaubt.
Von einer Installation in feuchten Räumen
raten wir ab.
Auswahl der hydraulischen Weiche
Die hydraulische Weiche entkoppelt den Wärmeerzeuger
vom Heizsystem. Die Abhängigkeit von der Restförder-
höhe des Wärmeerzeugers ist damit aufgehoben.
Eine geeignete hydraulische Weiche des Typs WH (Zube-
hör) können Sie mit Hilfe der Tab. 5.1 auswählen.
Über die hydraulische Weiche in Verbindung mit der Ge-
rätekreispumpe ist eine ausreichend hohe Mindestum-
laufwassermenge über das Heizgerät stets gegeben.
Installations- und Wartungsanleitung ecoTEC exclusiv 0020052020_00
