Hinweis!
Bei Wasserhärten ab 20 °dH ist die Enthärtung
des Trinkwassers zu empfehlen, um zusätzliche
Wartungsarbeiten zu vermeiden.
• Öffnen Sie das bauseitige Kaltwasser-Absperrventil.
• Füllen Sie den integrierten Speicher und den Warm-
wasserkreis, indem Sie alle Warmwasserzapfstellen öff-
nen, bis Wasser austritt.
Sobald an allen Warmwasserzapfstellen Wasser austritt,
ist der Warmwasserkreis vollständig gefüllt und auch
entlüftet.
• Entlüften Sie das Gerät warmwasserseitig über den
Entlüftungsnippel (2) am Rohr zwischen Pumpe und
Sekundär-Wärmetauscher, siehe Abbildung 6.1.
6.2 Prüfen der Gaseinstellung

6.2.1 Werkseitige Einstellung

Achtung!
Vergleichen Sie vor der Inbetriebnahme des
Gerätes die Angaben zur eingestellten Gasart
auf dem Typenschild mit der örtlichen Gasart.
Geräteausführung entspricht der örtlich vorhandenen
Gasfamilie:
• Bei Umstellung von Erdgas E auf Erdgas LL und umge-
kehrt muss eine Anpassung der Gasdüsen vorgenom-
men werden. Bitte beachten Sie die entsprechende
Umstellanleitung.
• Passen Sie das Gerät an die Heizungsanlage an, wie in
Kapitel 7 beschrieben.
Geräteausführung entspricht nicht der örtlich vor-
handenen Gasfamilie:
• Nur bei der Geräteausführung II
Umstellung auf Erdgas E oder LL zulässig.
Bitte beachten Sie die entsprechende
Umstellanleitung.
• Bei der Geräteausführung I
Umstellung auf Flüssiggas nicht zulässig.
Installations- und Wartungsanleitung atmoCOMPACT
(Propan) ist eine
2ELL 3P
(Erdgas) ist eine
2ELL
6.2.2 Überprüfung des Anschlussdruckes

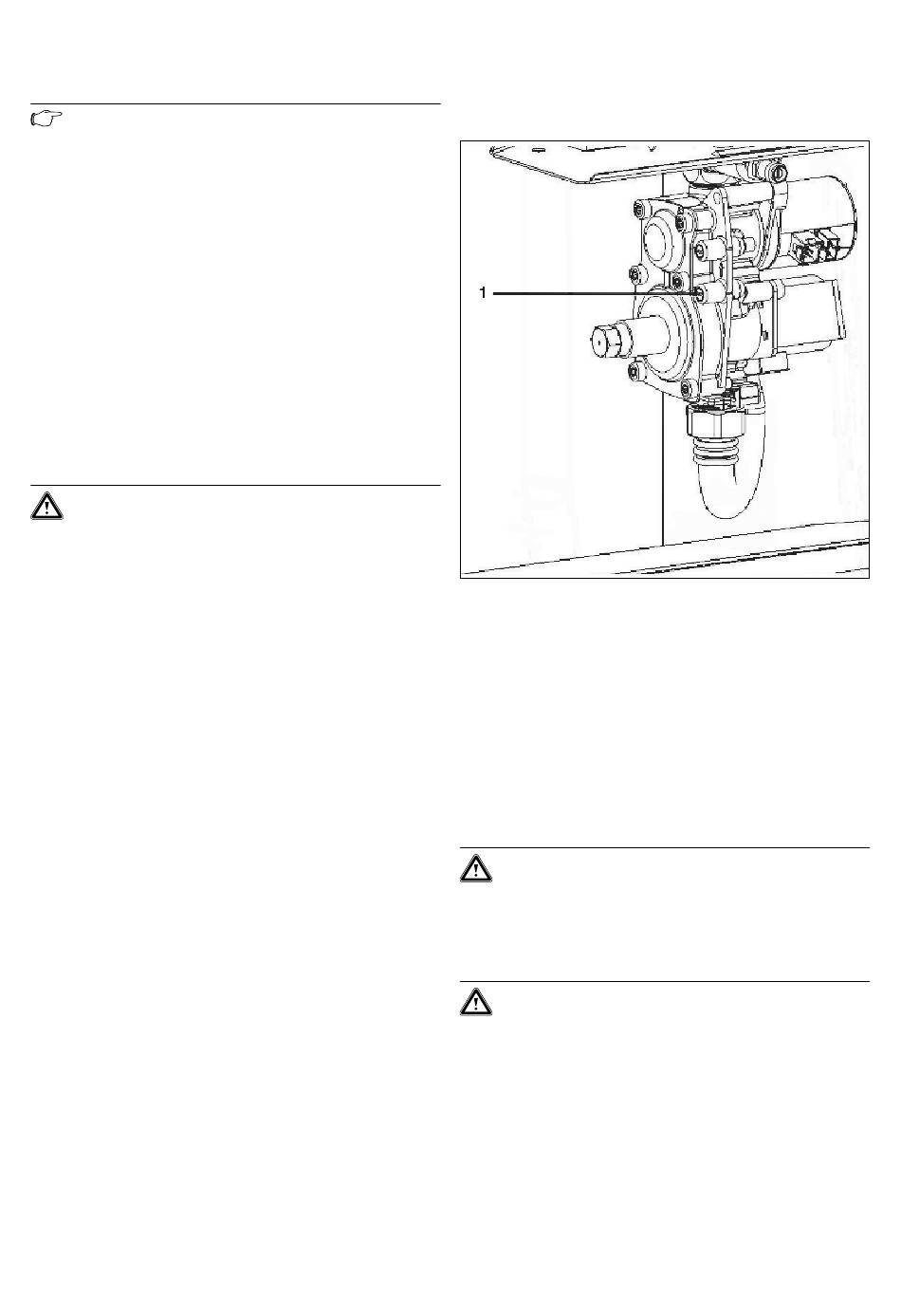

Abb. 6.2 Überprüfung des Anschlussdrucks
Gehen Sie zur Überprüfung des Anschlussdruckes wie
folgt vor:
• Nehmen Sie die Geräteverkleidung ab.
• Schließen Sie den Gashahn.
• Lösen Sie die untere Dichtungs schraube (1) an der
Gasarmatur.
• Schließen Sie dort ein U-Rohr-Manometer an.
• Öffnen Sie den Gashahn wieder.
• Nehmen Sie das Gerät in Betrieb.
• Messen Sie den Anschlussdruck gegen den Atmo-
sphärendruck.
Achtung!
Nur bei Erdgas:
Liegt der Anschlussdruck außerhalb des Berei-
ches von 17 bis 25 mbar, dürfen Sie keine Ein-
stellung durchführen und das Gerät nicht in
Betrieb nehmen!
Nur bei Flüssiggas (DE):
Liegt der Anschlussdruck außerhalb des Berei-
ches von 47,5 bis 57,5 mbar, dürfen Sie keine
Einstellung durchführen und das Gerät nicht in
Betrieb nehmen!
Inbetriebnahme 6
21
