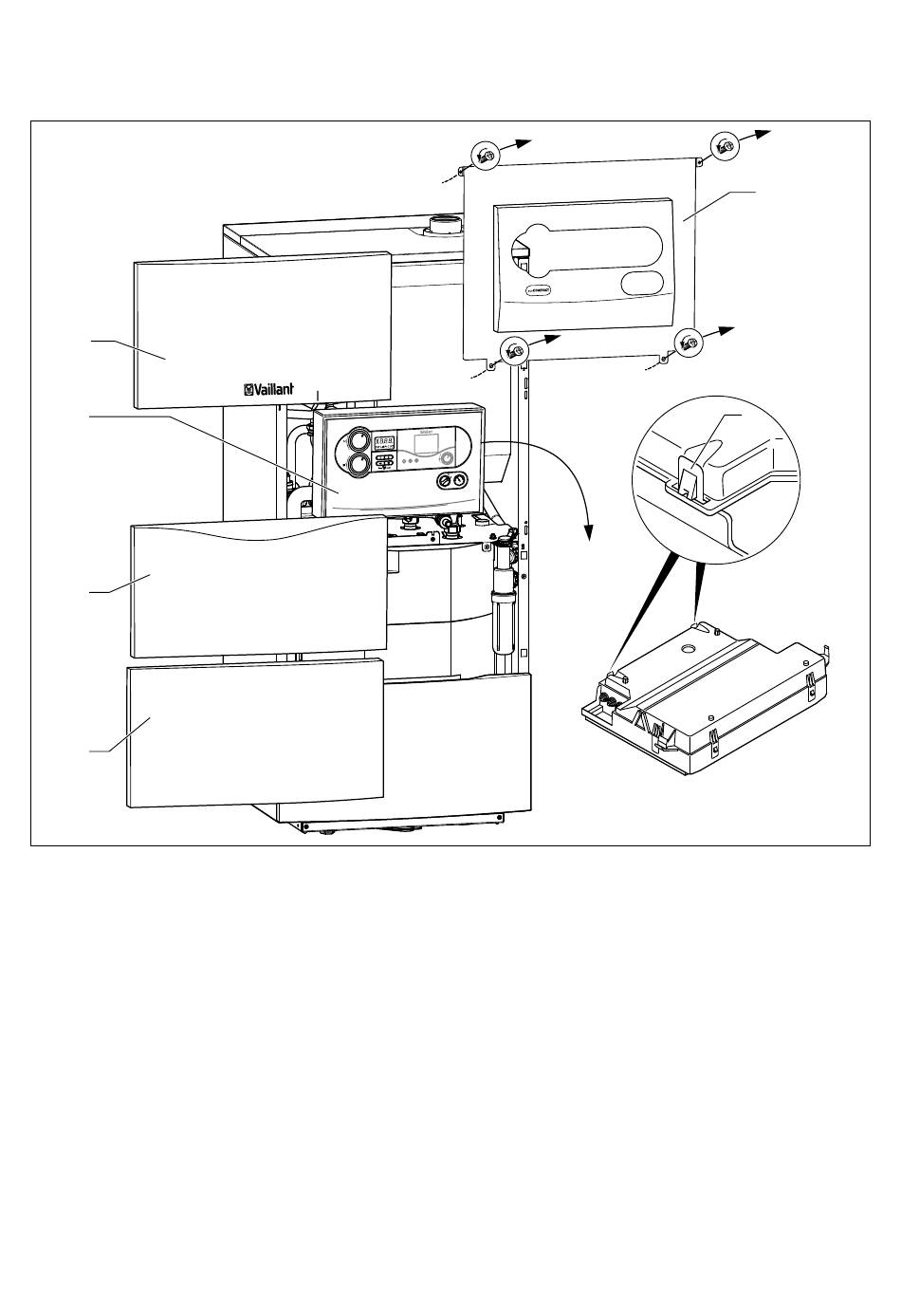

5.5 Geräteverkleidung abnehmen
Netz- und Kleinspannungskabel (z. B. Fühlerzuleitung) müs-
sen räumlich getrennt verlegt werden.
Gehen Sie bei der Anschlussverdrahtung wie folgt vor
(¬ Abb. 5.5):
> Nehmen Sie die vorderen Verkleidungsteile (3) und (6)
und die Tür (4) ab.
> Schrauben Sie die Blende (1) ab.
> Klappen Sie den Schaltkasten (5) nach vorne.
> Clipsen Sie den hinteren Teil des Schaltkastendeckels (2)
aus und klappen Sie ihn nach vorne.
> Führen Sie die Leitungen, z. B. Netzanschlussleitung,
Anschlussleitungen an Regelgeräte oder externe Pum-
pen, durch die Kabeleinführung in der Geräterück-
wand (26) (¬ Abb. 2.1) und dann durch das Gerät in den
Schaltkasten.
> Sichern Sie die Leitungen mit den Zugentlastungen (1)
(¬ Abb. 5.6).
22
> Isolieren Sie die Ader-Enden ab und nehmen Sie die
Anschlüsse gemäß Kap. 5.9.1 bis Kap. 5.9.2 vor.
> Schließen Sie danach den hinteren Deckel des Schaltkas-
tens und drücken Sie ihn an, bis er hörbar einrastet.
> Klappen Sie den Schaltkasten hoch.
> Bringen Sie die Frontverkleidung an.
Installations- und Wartungsanleitung ecoCOMPACT 0020031571_10
