4 Montage

5 Installation

4.8

Frontverkleidung abnehmen/anbringen

2
1

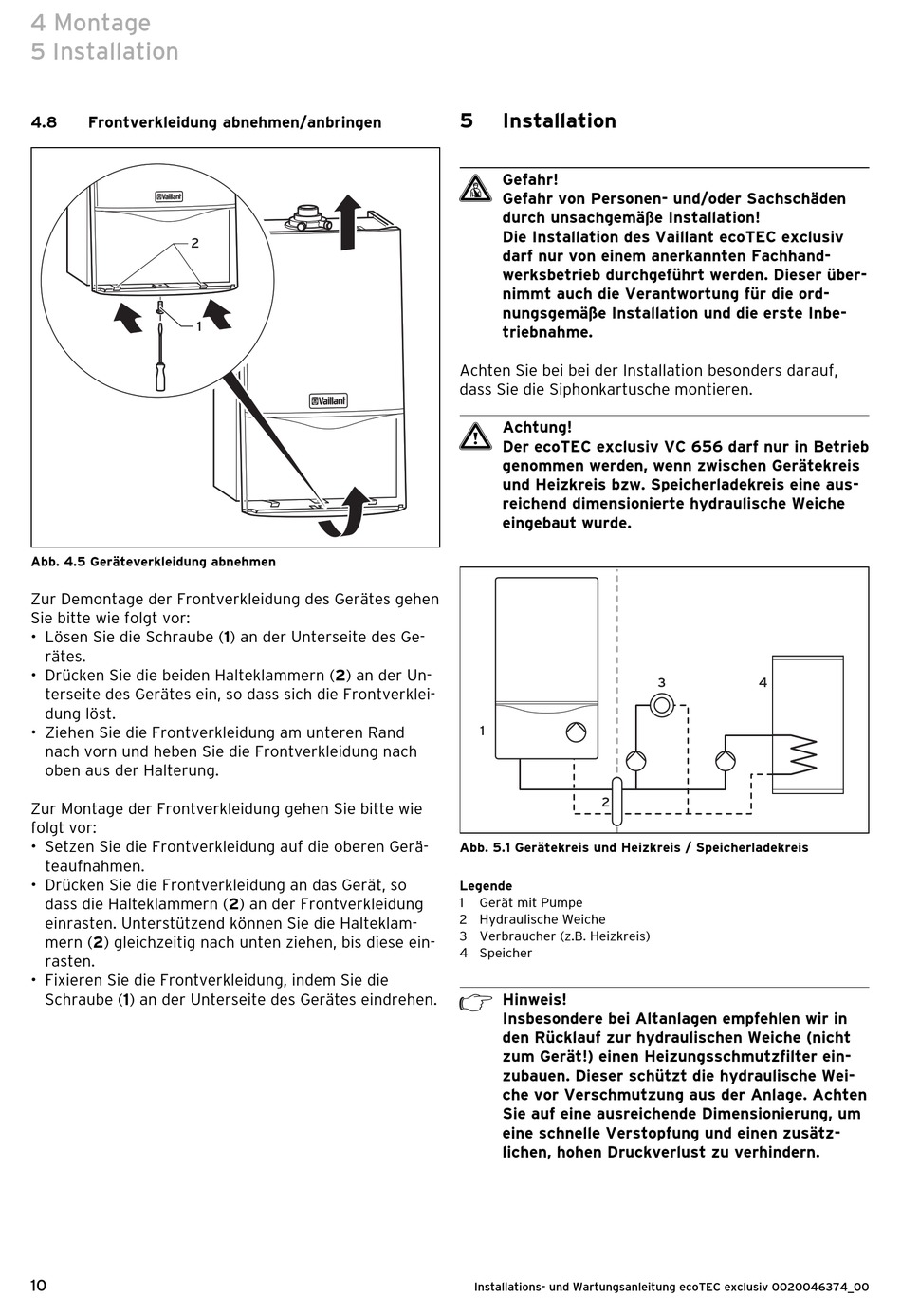

Abb. 4.5 Geräteverkleidung abnehmen
Zur Demontage der Frontverkleidung des Gerätes gehen
Sie bitte wie folgt vor:
• Lösen Sie die Schraube (1) an der Unterseite des Ge-
rätes.
• Drücken Sie die beiden Halteklammern (2) an der Un-
terseite des Gerätes ein, so dass sich die Frontverklei-
dung löst.
• Ziehen Sie die Frontverkleidung am unteren Rand
nach vorn und heben Sie die Frontverkleidung nach
oben aus der Halterung.
Zur Montage der Frontverkleidung gehen Sie bitte wie
folgt vor:
• Setzen Sie die Frontverkleidung auf die oberen Gerä-
teaufnahmen.
• Drücken Sie die Frontverkleidung an das Gerät, so
dass die Halteklammern (2) an der Frontverkleidung
einrasten. Unterstützend können Sie die Halteklam-
mern (2) gleichzeitig nach unten ziehen, bis diese ein-
rasten.
• Fixieren Sie die Frontverkleidung, indem Sie die
Schraube (1) an der Unterseite des Gerätes eindrehen.
10
5 Installation
d Gefahr!
Gefahr von Personen- und/oder Sachschäden
durch unsachgemäße Installation!
Die Installation des Vaillant ecoTEC exclusiv
darf nur von einem anerkannten Fachhand-
werksbetrieb durchgeführt werden. Dieser über-
nimmt auch die Verantwortung für die ord-
nungsgemäße Installation und die erste Inbe-
triebnahme.
Achten Sie bei bei der Installation besonders darauf,
dass Sie die Siphonkartusche montieren.
a Achtung!
Der ecoTEC exclusiv VC 656 darf nur in Betrieb
genommen werden, wenn zwischen Gerätekreis
und Heizkreis bzw. Speicherladekreis eine aus-
reichend dimensionierte hydraulische Weiche
eingebaut wurde.
1
2
Abb. 5.1 Gerätekreis und Heizkreis / Speicherladekreis
Legende
1 Gerät mit Pumpe
2 Hydraulische Weiche
3 Verbraucher (z.B. Heizkreis)
4 Speicher
h Hinweis!
Insbesondere bei Altanlagen empfehlen wir in
den Rücklauf zur hydraulischen Weiche (nicht
zum Gerät!) einen Heizungsschmutzfilter ein-
zubauen. Dieser schützt die hydraulische Wei-
che vor Verschmutzung aus der Anlage. Achten
Sie auf eine ausreichende Dimensionierung, um
eine schnelle Verstopfung und einen zusätz-
lichen, hohen Druckverlust zu verhindern.
Installations- und Wartungsanleitung ecoTEC exclusiv 0020046374_00
3 4
