6 Grasschneideblatt 260-2
(Ø 260 mm)
7 Grasschneideblatt 230-4
(Ø 230 mm)
8 Grasschneideblatt 230-8
(Ø 230 mm)
WARNUNG
Grasschneideblätter aus anderen
Materialien als Metall sind nicht
zulässig.
Schutze
9 Schutz mit Ablängmesser
10 Schutz ohne Ablängmesser
Griffe
11 Rundumgriff
12 Rundumgriff mit
13 Bügel (Schrittbegrenzer)
14 Zweihandgriff
Traggurte
15 Einschultergurt kann verwendet
werden
16 Doppelschultergurt kann verwendet
werden
17 Traggurt vom Akku-Typ AR
zusammen mit
18 Anlagepolster (Sonderzubehör)
kann verwendet werden
Kapitel "Traggurt anlegen" beachten.
FSA 90, FSA 90 R

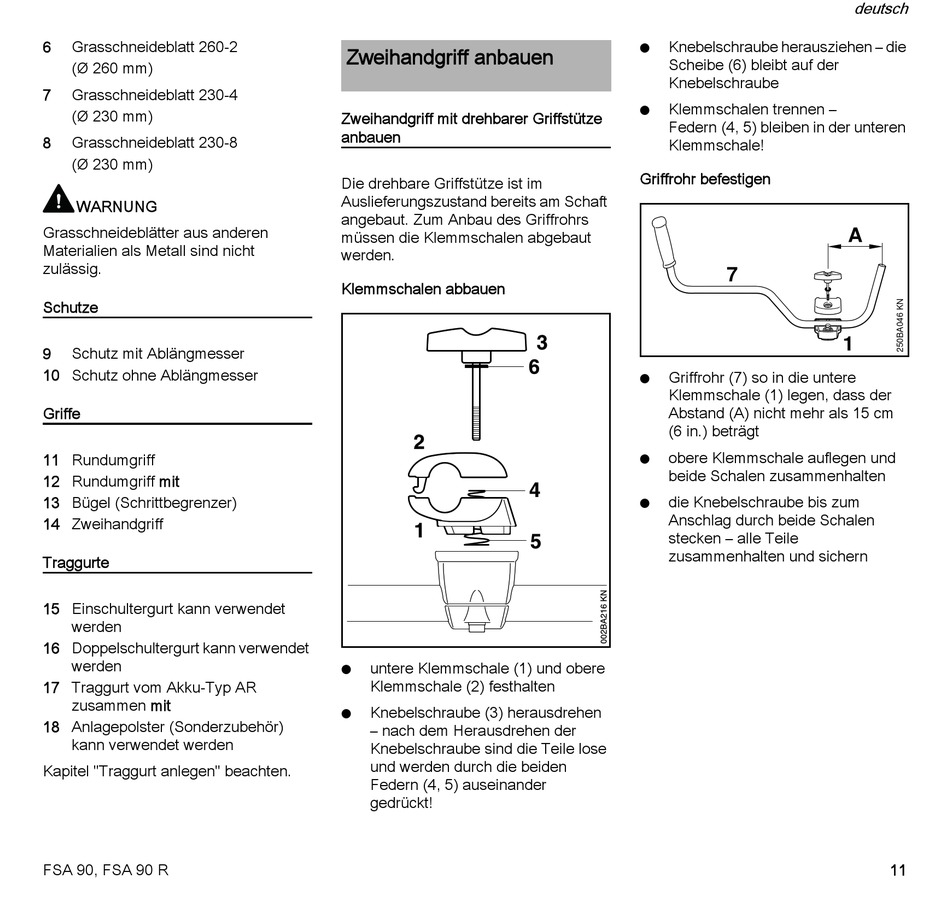

Zweihandgriff anbauen

Zweihandgriff mit drehbarer Griffstütze
anbauen
Die drehbare Griffstütze ist im
Auslieferungszustand bereits am Schaft
angebaut. Zum Anbau des Griffrohrs
müssen die Klemmschalen abgebaut
werden.
Klemmschalen abbauen
untere Klemmschale (1) und obere
N
Klemmschale (2) festhalten
Knebelschraube (3) herausdrehen
N
– nach dem Herausdrehen der
Knebelschraube sind die Teile lose
und werden durch die beiden
Federn (4, 5) auseinander
gedrückt!
Knebelschraube herausziehen – die
N
Scheibe (6) bleibt auf der
Knebelschraube
Klemmschalen trennen –
N
Federn (4, 5) bleiben in der unteren
Klemmschale!
Griffrohr befestigen
7
Griffrohr (7) so in die untere
N
Klemmschale (1) legen, dass der
Abstand (A) nicht mehr als 15 cm
(6 in.) beträgt
obere Klemmschale auflegen und
N
beide Schalen zusammenhalten
die Knebelschraube bis zum
N
Anschlag durch beide Schalen
stecken – alle Teile
zusammenhalten und sichern
deutsch
A
1
11
