Anschluss des Leistungsteils

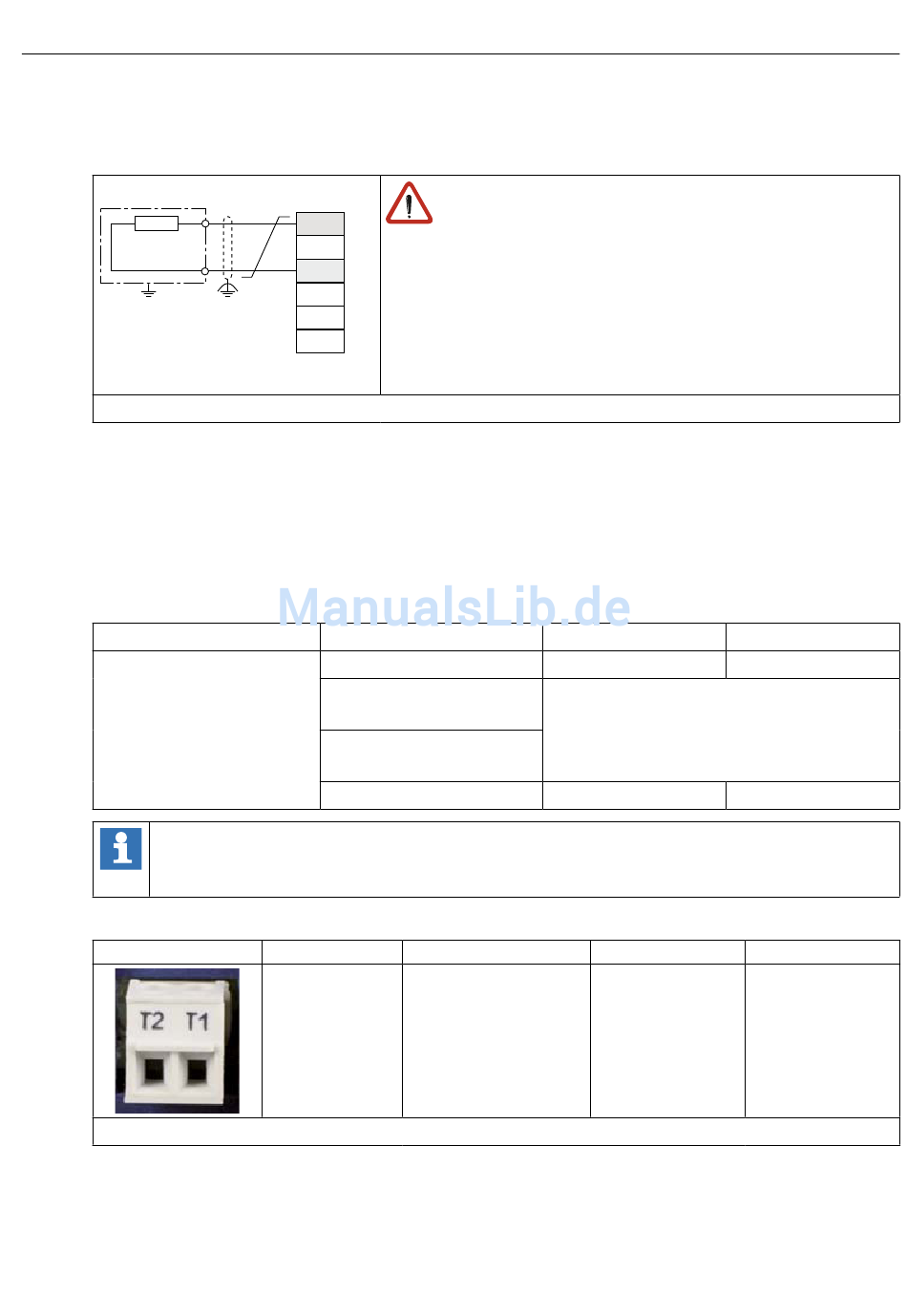

3.2.5.2 Verdrahtung eines eigensicheren Bremswiderstandes

R
PA
Abbildung 16:

3.2.5.3 Verwendung eines nicht eigensicheren Bremswiderstandes

siehe Anleitung der Bremswiderstände
3.2.6

Anschluss einer Temperaturerfassung

3.2.6.1 Temperaturerfassung Klemmen T1, T2

Der KEB COMBIVERT G6 wird mit einer PTC-Auswertung ausgeliefert. Die Funktion ent-
spricht der DIN EN 60947-8 und arbeitet gemäß folgender Tabelle:
Funktion von T1, T2
PTC oder
Temperaturschalter
Das Verhalten des Umrichters bei Fehler/Warnung wird mit Parameter CP37 (Pn12)
festgelegt. Bei Werkseinstellung setzen die geöffneten Klemmen T1/T2 die Schalt-
bedingung „9: Vorwarnung Motortemperatur" für die digitalen Ausgänge.

3.2.6.2 Klemmleiste X1C Temperaturerfassung

X1C
Abbildung 17:
D - 24
Für diesen Betrieb sind nur „eigensichere" Brems-
X1B
widerstände zulässig, da sich diese im Fehlerfall
R
wie eine Schmelzsicherung ohne Brandgefahr
--
selbst unterbrechen. Die von KEB gelieferten, ei-
++
gensicheren Bremswiderstände sind in der Anlei-
U
tung 00G6N1Z-0010 beschrieben.
V
W
Verdrahtung eines eigensicheren Bremswiderstandes
Widerstand
< 750 Ω
0,75...1,65 kΩ
(Rückstellwiderstand)
1,65...4 kΩ
(Ansprechwiderstand)
> 4 kΩ
Name Funktion
Anschluss für
T1, T2
Temperatursensor
Klemmleiste X1C Temperaturerfassung
Anzeige ru46
T1-T2 geschlossen –
undefiniert
T1-T2 offen
Querschnitt
0,14-1,5 mm²
AWG 28-16
Fehler/Warnung
x
Anzugsmoment
0,22-0,25 Nm
2 lb inch
