3.2.2.3 Versorgungsleiterquerschnitt

Der Leiterquerschnitt der Versorgungsleitung ist abhängig vom Eingangsstrom, vom Kabel
gemäß Herstellerdaten sowie den VDE-Vorschriften.
3.2.3

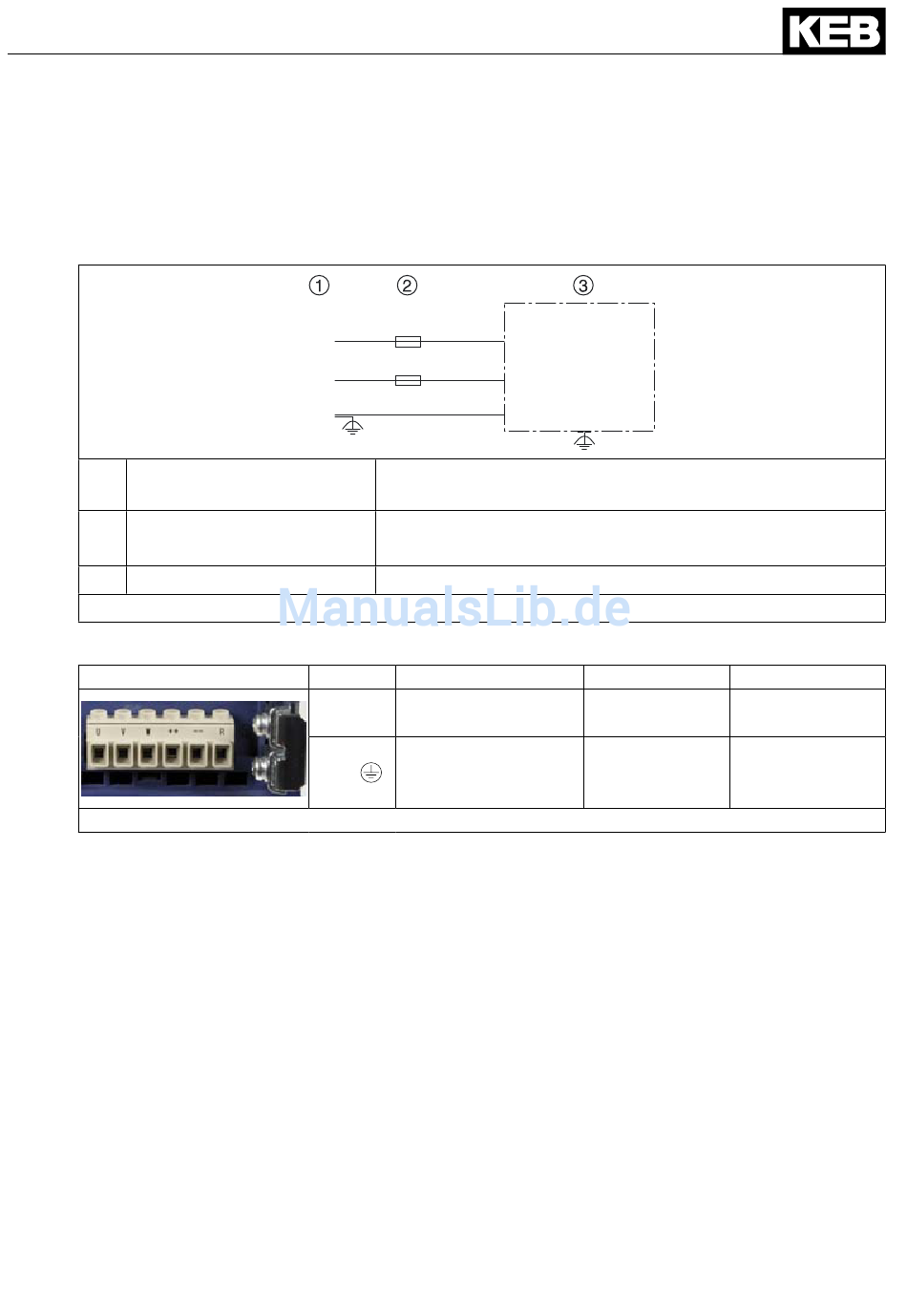

Anschluss bei Gleichspannungsversorgung

1
2
3 KEB COMBIVERT
Abbildung 11:

3.2.3.1 Klemmleiste X1B DC-Anschluss

X1B
Abbildung 12:
3.2.4

Anschluss des Motors

3.2.4.1 Auswahl des Motorkabels

Bei kleinen Leistungen in Verbindung mit langen Motorleitungslängen spielt die richtige Ver-
kabelung, sowie das Motorkabel eine wichtige Rolle. Ferritkerne und kapazitätsarme Kabel
(Phase/Phase<65 pF/m, Phase/Schirm<120 pF/m) am Ausgang haben folgende Auswirkun-
gen:
• längere Motorleitungslängen
• geringerer Verschleiss der Motorlager durch Ableitströme
• bessere EMV-Eigenschaften
+U
-U
PE
DC-Spannung
Sicherungen
Anschluss bei Gleichspannungsversorgung
Name Funktion
++, - - DC-Anschluss
PE,
Klemmleiste X1B DC-Anschluss
Anschluss des Leistungsteils
T1 T2
++
- -
PE
230V-Klasse: 250...373 V DC
400V-Klasse: 420...746 V DC
Auf den zulässigen Spannungsbereich achten !
Anschluss für
Schutzerde
U
V
W
PE
Typ aR
G6
Querschnitt Anzugsmoment
0,2...2,5 mm² 0,5...0,6 Nm
AWG 24-12 5...7 lb-inch
Schraube M4
für Ringkabel-
schuh
1,3 Nm
11 lb inch
D - 21
