Überlast und Derating
300
270
240
210
180
150
120
90
60
30

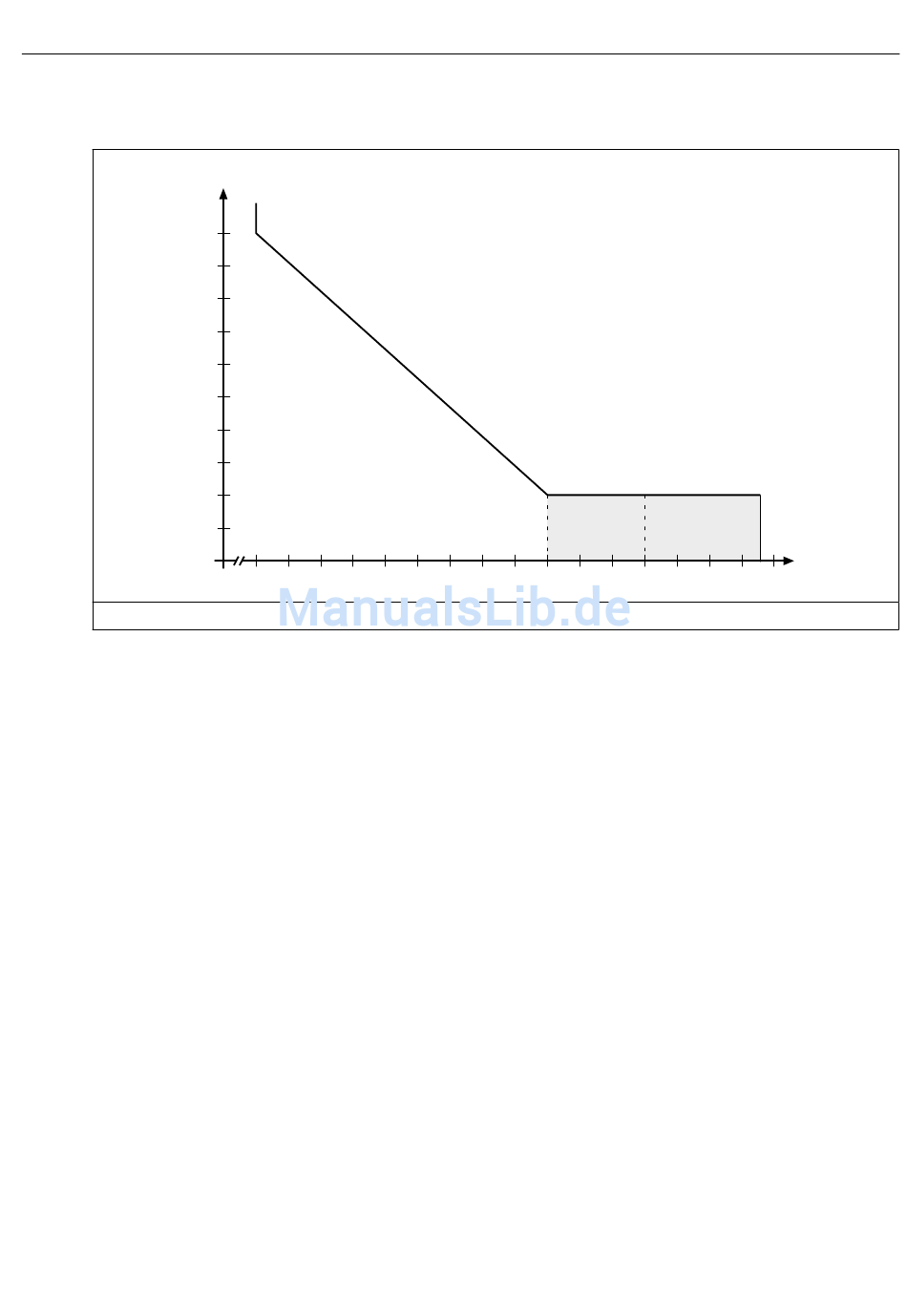

Abbildung 2: Überlastkennlinie
Bei Überschreiten einer Auslastung von 105% startet ein Überlastintegrator. Bei Unterschrei-
ten wird rückwärts gezählt. Erreicht der Integrator die dem Umrichter entsprechende Über-
lastkennlinie, wird „Fehler! Überlastung (Ixt)" ausgelöst.
Nach Ablauf einer Abkühlzeit wird die Meldung „Überlast beseitigt" angezeigt. Der Fehler
kann nun zurückgesetzt werden. Der Umrichter muss während der Abkühlphase eingeschal-
tet bleiben.
D - 14
t [s]
0 105 110 115 120 125 130 135 140 145 150 160 170 180 190 200 210 220
I [%]
N
