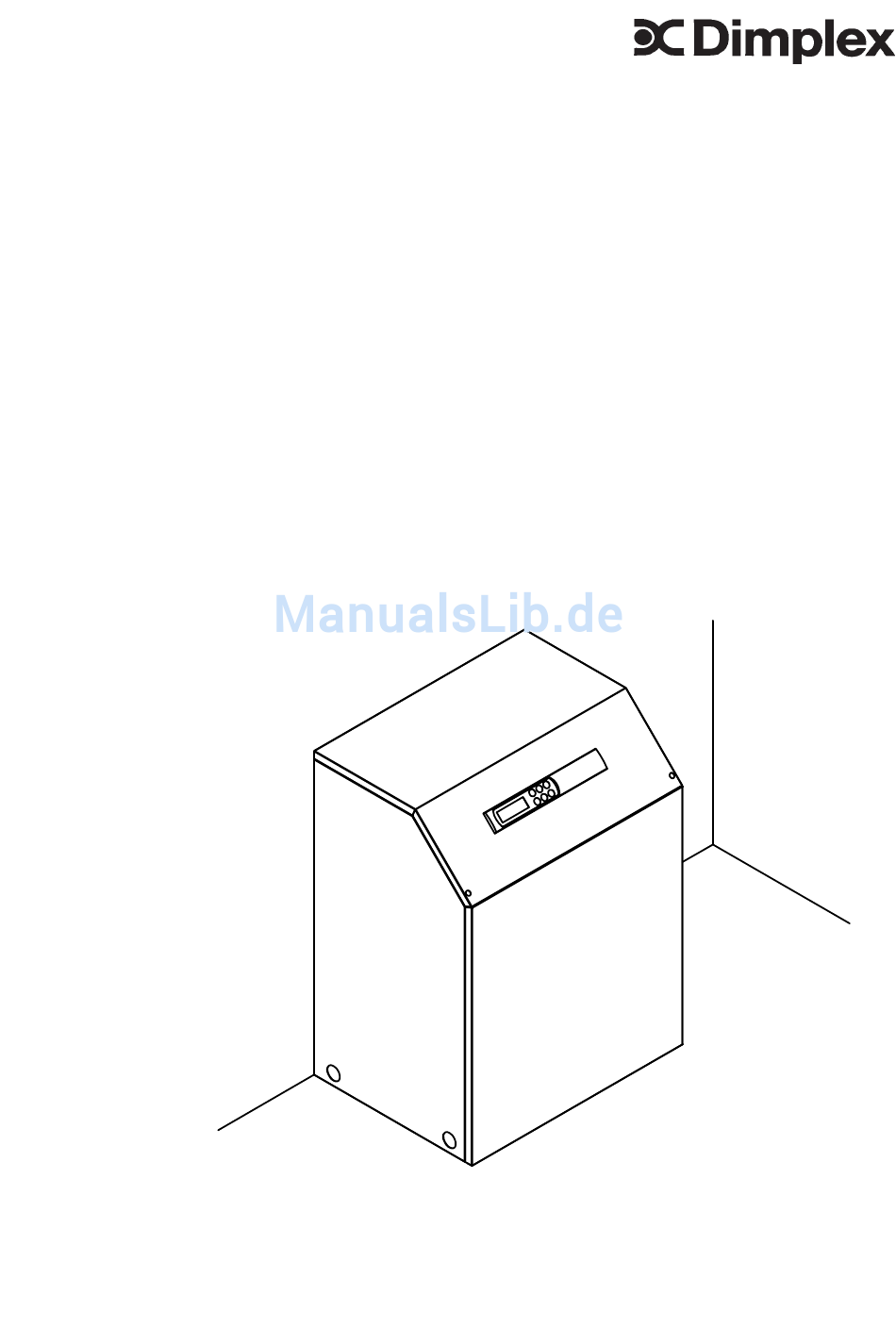

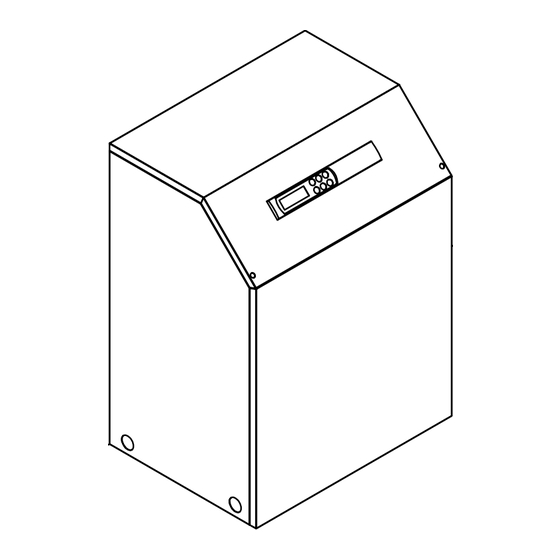

- Seite 1 MONTAGE- und GEBRAUCHSANWEISUNG Sole-Wasser-Wärmepumpe für Innenaufstellung SI 9MSR SI 5MSR SI 11MSR SI 7MSR Bestell.- Nr.: 452232.66.04 FD 8504...
-
Seite 2: Inhaltsverzeichnis
INHALT BITTE SOFORT LESEN Wichtige Hinweise Gesetzliche Vorschriften und Richtlinien Energiesparende Handhabung der Wärmepumpe VERWENDUNGSZWECK DER WÄRMEPUMPE Anwendungsbereich Arbeitsweise GRUNDGERÄT ZUBEHÖR Soleverteiler TRANSPORT AUFSTELLUNG Allgemeine Hinweise Schallemissionen MONTAGE Allgemein Heizungsseitiger Anschluss Wärmequellenseitiger Anschluss Elektrischer Anschluss INBETRIEBNAHME Allgemein Vorbereitung Vorgehensweise bei Inbetriebnahme PFLEGE/REINIGUNG Pflege Reinigung Heizungsseite... -
Seite 3: Bitte Sofort Lesen
BITTE SOFORT LESEN BITTE SOFORT LESEN ACHTUNG! Vor Öffnen des Gerätes sind alle Stromkreise spannungsfrei zu schalten. 1.1 Wichtige Hinweise ACHTUNG! Die Wärmepumpe ist nicht am Holz- 1.2 Gesetzliche Vorschriften und rost befestigt. Richtlinien Die Wärmepumpe entspricht allen relevanten DIN-/ ACHTUNG! VDE-Vorschriften und EG-Richtlinien. -
Seite 4: Verwendungszweck Der Wärmepumpe Grundgerät
VERWENDUNGSZWECK DER WÄRMEPUMPE GRUNDGERÄT VERWENDUNGSZWECK GRUNDGERÄT DER WÄRMEPUMPE Das Grundgerät besteht aus einer anschlussfertigen Wärmepumpe für Innenaufstellung mit Blechge- 2.1 Anwendungsbereich häuse, Schaltblech und integriertem Regler. Im Kälte- kreis ist das Kältemittel R407C eingefüllt. Das Kälte- Die Sole-Wasser-Wärmepumpe kann in vorhande- mittel R407C ist FCKW-frei, baut kein Ozon ab und nen oder neu zu errichtenden Heizungsanlagen ein- ist nicht brennbar. -
Seite 5: Zubehör
ZUBEHÖR TRANSPORT ZUBEHÖR TRANSPORT 4.1 Soleverteiler Zum Transport auf ebenem Untergrund eignet sich Der Soleverteiler vereinigt die Kollektorschleifen der ein Hubwagen. Muss die Wärmepumpe auf unebe- Wärmequellenanlage zu einer Hauptleitung, welche nem Untergrund oder über Treppen befördert wer- an die Wärmepumpe angeschlossen wird. Mittels der den, kann dies mit Tragriemen geschehen. -
Seite 6: Aufstellung
AUFSTELLUNG MONTAGE AUFSTELLUNG MONTAGE 6.1 Allgemeine Hinweise 7.1 Allgemein Das Gerät ist grundsätzlich in Innenräumen auf ei- An der Wärmepumpe sind folgende Anschlüsse ner ebenen, glatten und waagrechten Fläche aufzu- herzustellen: stellen. Dabei sollte der Rahmen rundum dicht am - Vor-/Rücklauf Soleanlage Boden anliegen, um eine geeignete Schallabdichtung - Vor-/Rücklauf Heizung zu gewährleisten. -
Seite 7: Wärmequellenseitiger Anschluss
MONTAGE INBETRIEBNAHME 7.3 Wärmequellenseitiger Anschluss gemäß der Leistungsaufnahme der Wärmepumpe, der technischen Anschlussbedingungen des jeweili- Folgende Vorgehensweise ist beim Anschluss ein- gen EVU und nach den einschlägigen Vorschriften zuhalten: zu wählen. Die Leistungsaufnahme der Wärmepum- Die Soleleitung am Vor- und Rücklauf der Wärme- pe entnehmen Sie der Produktinformation oder dem pumpe anschließen. -
Seite 8: Pflege/Reinigung
INBETRIEBNAHME PFLEGE/REINIGUNG 9.2 Reinigung Heizungsseite erhöhten elektrischen Energiebedarf führen. Um das Überströmventil richtig einzustellen, empfeh- Sauerstoff kann im Heizwasserkreis Oxydations- len wir folgende Vorgehensweise: produkte (Rost) bilden. Deshalb sollte - besonders Schließen Sie alle Heizkreise, die auch im Betrieb bei den Rohren der Fußbodenheizung - auf eine je nach Nutzung geschlossen sein können, so dass diffusionsdichte Installation geachtet werden. -
Seite 9: Reinigung Wärmequellenseite
PFLEGE/REINIGUNG STÖRUNGEN/FEHLERSUCHE AUSSERBETRIEBNAHME AUSSERBETRIEBNAHME 9.3 Reinigung Wärmequellen- seite ACHTUNG! 11.1 Sommeraußerbetriebnahme Im Wärmequelleneintritt der Wärmepumpe ist der beiliegende Schmutz- Die Außerbetriebnahme der Heizung im Sommer fänger zu montieren, um den Verdampfer wird durch Umschalten des Wärmepumpenreglers gegen Verunreinigungen zu schützen. auf die Betriebsart "Sommer"... -
Seite 10: Anhang
ANHANG ANHANG 12.1 Maßbild 12.2 Geräteinformation 12.3 Diagramme 12.3.1 Heizbetrieb .. 5MSR 12.3.2 Kühlbetrieb .. 5MSR 12.3.3 Heizbetrieb .. 7MSR 12.3.4 Kühlbetrieb .. 7MSR 12.3.5 Heizbetrieb .. 9MSR 12.3.6 Kühlbetrieb .. 9MSR 12.3.7 Heizbetrieb .. 11MSR 12.3.8 Kühlbetrieb .. 11MSR 12.4 Stromlaufplan 12.4.1... -
Seite 11: Maßbilder
ANHANG: 12.1 MASSBILD 12. 1 Maßbilder Maßbild... -
Seite 12: Geräteinformation
ANHANG: 12.2 GERÄTEINFORMATION Geräteinformation GERÄTEINFORMATION für Sole/Wasser-Heiz-Wärmepumpen TYP- UND VERKAUFSBEZEICHNUNG ..5MSR ..7MSR ..9MSR ..11MSR BAUFORM Ausführung Reversibel Reversibel Reversibel Reversibel Schutzart nach EN 60 529 IP 20 IP 20 IP 20 IP 20 Aufstellungsort Innen Innen Innen Innen LEISTUNGSANGABEN Temperatur-Betriebseinsatzgrenzen: Heizwasser-Vorlauf °C bis 55... -
Seite 13: Diagramme
ANHANG: 12.3 DIAGRAMME 12.3.1 Heizbetrieb .. 5MSR Wasseraustrittstemperatur in [°C] Heizleistung in [kW] Bedingungen: Heizwasserdurchsatz 0,45 m³/h Soledurchsatz 1,2 m³/h Soleeintrittstemperatur in [°C] Leistungsaufnahme (incl. Pumpenleistungsanteil) Druckverlust in [Pa] 70000 60000 Verdampfer 50000 40000 30000 20000 10000 Soleeintrittstemperatur in [°C] Soledurchfluß... -
Seite 14: Kühlbetrieb
ANHANG: 12.3 DIAGRAMME 12.3.2 Kühlbetrieb .. 5MSR Wasseraustrittstemperatur in [°C] Kühlleistung in [kW] Bedingungen: Wasserdurchsatz 0,45 m³/h Soledurchsatz 1,2 m³/h Soleeintrittstemperatur in [°C] Druckverlust in [Pa] Leistungsaufnahme (incl. Pumpenleistungsanteil) 70000 60000 Verdampfer 50000 40000 30000 20000 10000 Soleeintrittstemperatur in [°C] Soledurchsatz [m³/h] Leistungszahl (incl. -
Seite 15: Heizbetrieb
ANHANG: 12.3 DIAGRAMME 12.3.3 Heizbetrieb .. 7MSR Wasseraustrittstemperatur in [°C] Heizleistung in [kW] Bedingungen: Heizwasserdurchsatz 0,6 m³/h Soledurchsatz 1,7 m³/h Soleeintrittstemperatur in [°C] Leistungsaufnahme (incl. Pumpenleistungsanteil) Druckverlust in [Pa] 70000 60000 Verdampfer 50000 40000 30000 20000 10000 Soleeintrittstemperatur in [°C] Soledurchfluß... -
Seite 16: Kühlbetrieb
ANHANG: 12.3 DIAGRAMME 12.3.4 Kühlbetrieb .. 7MSR Wasseraustrittstemperatur in [°C] Kühlleistung in [kW] Bedingungen: Wasserdurchsatz 0,6 m³/h Soledurchsatz 1,7 m³/h Soleeintrittstemperatur in [°C] Druckverlust in [Pa] Leistungsaufnahme (incl. Pumpenleistungsanteil) 70000 60000 Verdampfer 50000 40000 30000 20000 10000 Soleeintrittstemperatur in [°C] Soledurchsatz [m³/h] Leistungszahl (incl. -
Seite 17: Heizbetrieb
ANHANG: 12.3 DIAGRAMME 12.3.5 Heizbetrieb .. 9MSR Wasseraustrittstemperatur in [°C] Heizleistung in [kW] Bedingungen: Heizwasserdurchsatz 0,75 m³/h Soledurchsatz 2,3 m³/h Soleeintrittstemperatur in [°C] Leistungsaufnahme (incl. Pumpenleistungsanteil) Druckverlust in [Pa] 70000 60000 Verdampfer 50000 40000 30000 20000 10000 Soleeintrittstemperatur in [°C] Soledurchfluß... -
Seite 18: Kühlbetrieb
ANHANG: 12.3 DIAGRAMME 12.3.6 Kühlbetrieb .. 9MSR Wasseraustrittstemperatur in [°C] Kühlleistung in [kW] Bedingungen: Wasserdurchsatz 0,75 m³/h Soledurchsatz 2,3 m³/h Soleeintrittstemperatur in [°C] Druckverlust in [Pa] Leistungsaufnahme (incl. Pumpenleistungsanteil) 70000 60000 Verdampfer 50000 40000 30000 20000 10000 Soleeintrittstemperatur in [°C] Soledurchsatz [m³/h] Leistungszahl (incl. -
Seite 19: Heizbetrieb
ANHANG: 12.3 DIAGRAMME 12.3.7 Heizbetrieb .. 11MSR Wasseraustrittstemperatur in [°C] Heizleistung in [kW] Bedingungen: Heizwasserdurchsatz 1,0 m³/h Soledurchsatz 3,0 m³/h Soleeintrittstemperatur in [°C] Leistungsaufnahme (incl. Pumpenleistungsanteil) Druckverlust in [Pa] 50000 40000 Verdampfer 30000 20000 10000 Soleeintrittstemperatur in [°C] Soledurchfluß in [m³/h] Leistungszahl (incl. -
Seite 20: Kühlbetrieb
ANHANG: 12.3 DIAGRAMME 12.3.8 Kühlbetrieb .. 11MSR Wasseraustrittstemperatur in [°C] Kühlleistung in [kW] Bedingungen: Wasserdurchsatz 1,0 m³/h Soledurchsatz 3,0 m³/h Soleeintrittstemperatur in [°C] Druckverlust in [Pa] Leistungsaufnahme (incl. Pumpenleistungsanteil) 50000 Verdampfer 40000 30000 20000 10000 Soleeintrittstemperatur in [°C] Soledurchsatz [m³/h] Leistungszahl (incl. -
Seite 21: Stromlaufplan 12.4.1 Steuerung Standardregler
ANHANG: 12.4 STROMLAUFPLAN 12.4.1 Steuerung Standardregler... -
Seite 22: Steuerung Kühlregler
ANHANG: 12.4 STROMLAUFPLAN 12.4.2 Steuerung Kühlregler... -
Seite 23: Last
ANHANG: 12.4 STROMLAUFPLAN 12.4.3 Last... -
Seite 24: Anschlussplan Standardregler
ANHANG: 12.4 STROMLAUFPLAN 12.4.4 Anschlussplan Standardregler... -
Seite 25: Anschlussplan Kühlregler
ANHANG: 12.4 STROMLAUFPLAN 12.4.5 Anschlussplan Kühlregler... -
Seite 26: Legende
ANHANG: 12.4 STROMLAUFPLAN 12.4.6 Legende Drahtbrücke, muss eingelegt werden wenn kein Sperrschütz benötigt wird Drahtbrücke, muss bei Verwendung des 2ten Sperreinganges entfernt werden Drahtbrücke, muss bei Einsatz eines Motorschutzkontaktes, für die Primärpumpe, entfernt werden Drahtbrücke, muss bei Einsatz eines Motorschutzkontaktes, für den Verdichter, entfernt werden Offene Drahtbrücken oder Kontakte bedeuten Sperre oder Störung Pressostat Niederdruck-Sole... -
Seite 27: Hydraulisches Prinzipschema
ANHANG: 12.5 HYDRAULISCHES PRINZIPSCHEMA Hydraulisches Prinzipschema... -
Seite 28: Ce-Konformitätserklärung
ANHANG: 12.6 CE-KONFORMITÄTSERKLÄRUNG CE-Konformitätserklärung... -
Seite 29: Garantieurkunde
Nachbesserungen und Ersatzteile endet mit dem Systemtechnik-Kundendienst erfahren Sie über die zentrale Ablauf der ursprünglichen Garantiezeit für das Gerät. Servicehotline der Glen Dimplex Deutschland GmbH. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile, die den Wert oder die Gebrauchstauglichkeit des Glen Dimplex Deutschland GmbH Gerätes nur unwesentlich beeinträchtigen. - Seite 30 Notizen...
- Seite 31 Notizen...
- Seite 32 Glen Dimplex Deutschland GmbH Technische Änderungen vorbehalten Geschäftsbereich Dimplex Telefax (0 92 21) 709-589 Am Goldenen Feld 18 www.dimplex.de D-95326 Kulmbach...
