SI 50 TUR
V 1
1
" "
0
" "

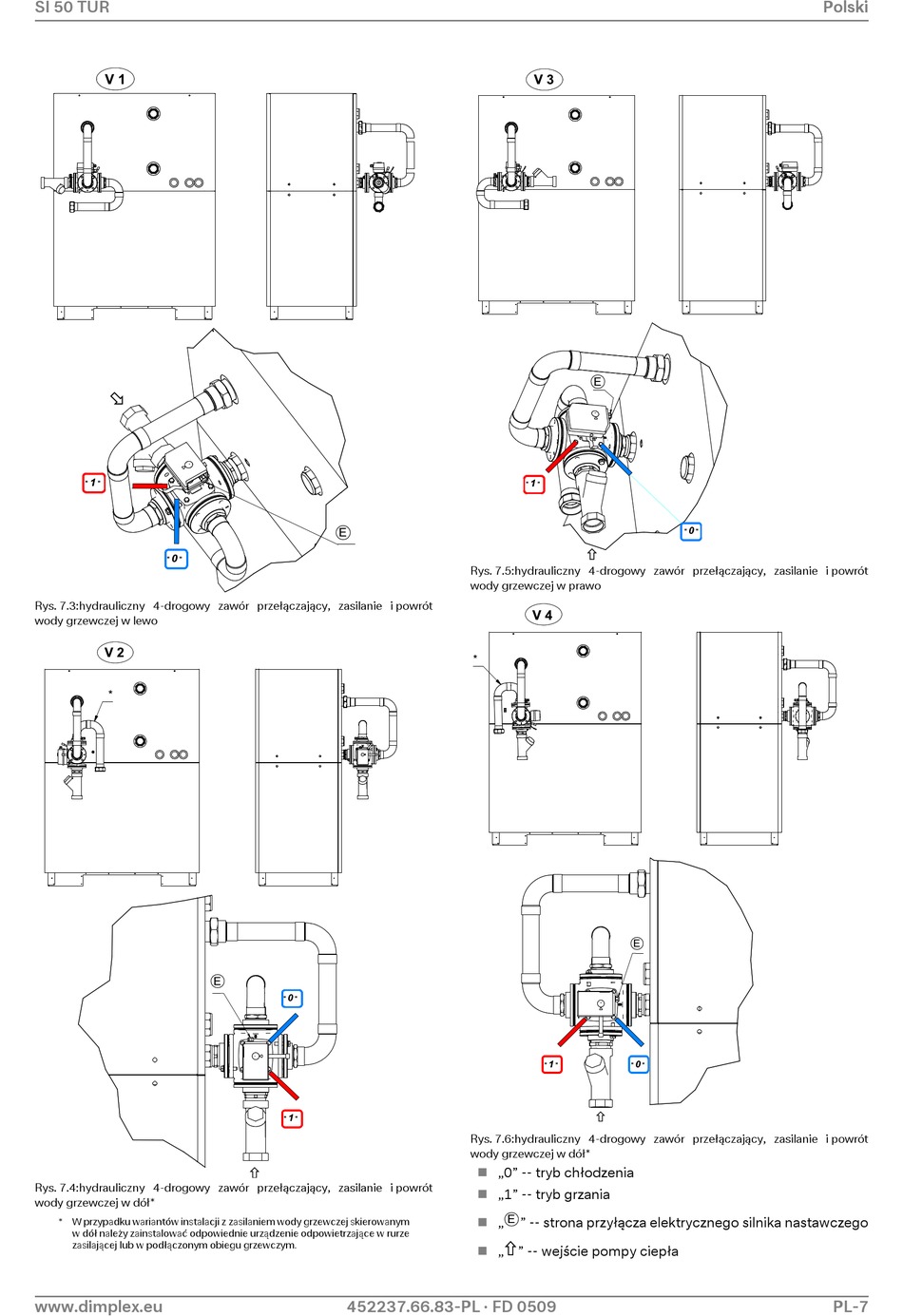

Rys. 7.3:hydrauliczny 4-drogowy zawór przełączający, zasilanie i powrót
wody grzewczej w lewo
V 2
*
Rys. 7.4:hydrauliczny 4-drogowy zawór przełączający, zasilanie i powrót
wody grzewczej w dół*
* W przypadku wariantów instalacji z zasilaniem wody grzewczej skierowanym
w dół należy zainstalować odpowiednie urządzenie odpowietrzające w rurze
zasilającej lub w podłączonym obiegu grzewczym.
www.dimplex.eu
E
E
0
" "
1
" "
452237.66.83-PL · FD 0509
V 3
E
1
" "
Rys. 7.5:hydrauliczny 4-drogowy zawór przełączający, zasilanie i powrót
wody grzewczej w prawo
V 4
*
E
1 0
" " "
Rys. 7.6:hydrauliczny 4-drogowy zawór przełączający, zasilanie i powrót
wody grzewczej w dół*
„0" -- tryb chłodzenia

 „1" -- tryb grzania
 „ E " -- strona przyłącza elektrycznego silnika nastawczego
„ " -- wejście pompy ciepła

0
" "
"
Polski
PL-7
