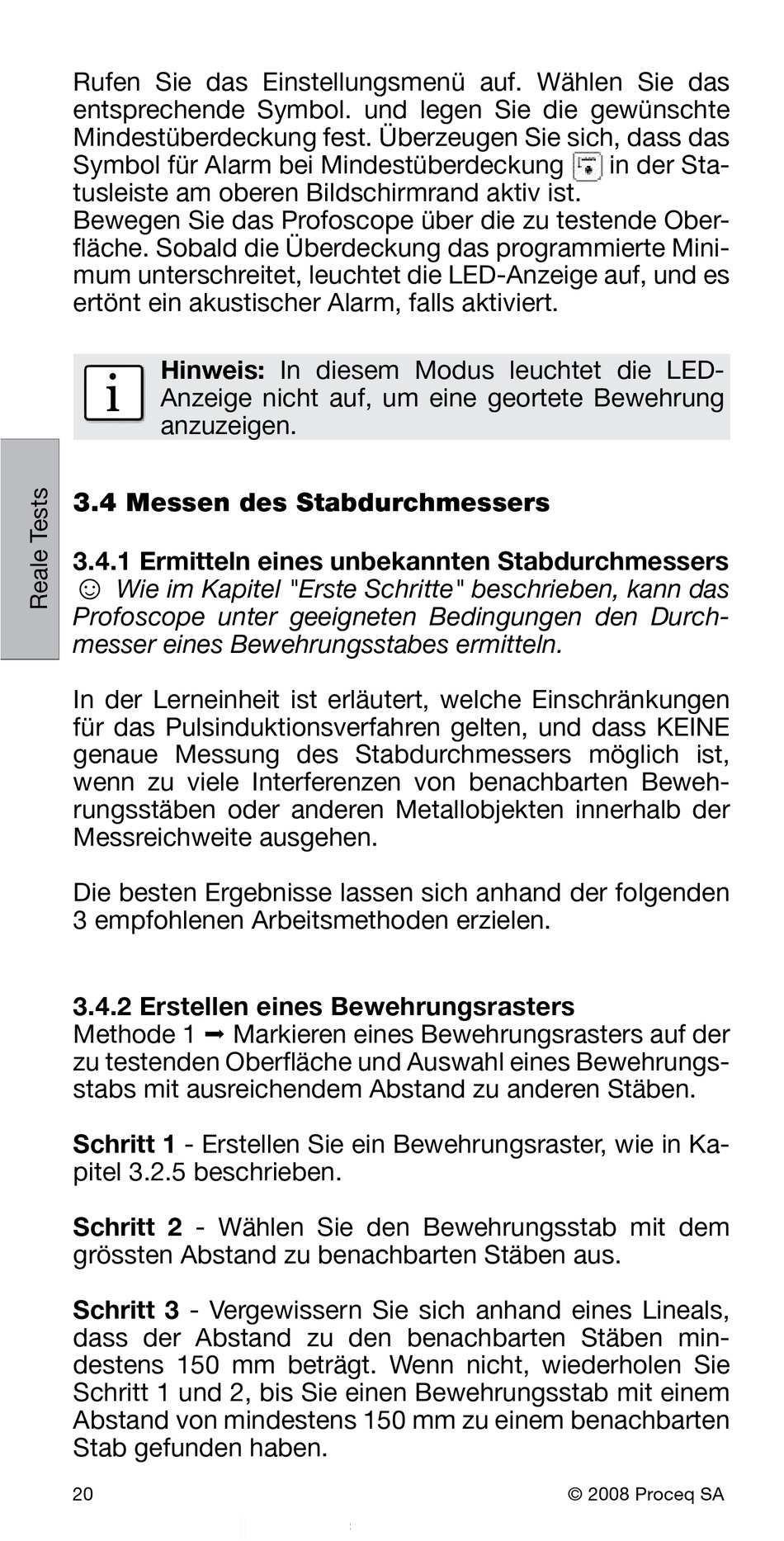

Rufen Sie das Einstellungsmenü auf. Wählen Sie das
entsprechende Symbol. und legen Sie die gewünschte
Mindestüberdeckung fest. Überzeugen Sie sich, dass das
Symbol für Alarm bei Mindestüberdeckung
tusleiste am oberen Bildschirmrand aktiv ist.
Bewegen Sie das Profoscope über die zu testende Ober-
fläche. Sobald die Überdeckung das programmierte Mini-
mum unterschreitet, leuchtet die LED-Anzeige auf, und es
ertönt ein akustischer Alarm, falls aktiviert.
Hinweis: In diesem Modus leuchtet die LED-
i
Anzeige nicht auf, um eine geortete Bewehrung
anzuzeigen.
3.4 Messen des Stabdurchmessers
3.4.1 Ermitteln eines unbekannten Stabdurchmessers
☺
Wie im Kapitel "Erste Schritte" beschrieben, kann das
Profoscope unter geeigneten Bedingungen den Durch-
messer eines Bewehrungsstabes ermitteln.
In der Lerneinheit ist erläutert, welche Einschränkungen
für das Pulsinduktionsverfahren gelten, und dass KEINE
genaue Messung des Stabdurchmessers möglich ist,
wenn zu viele Interferenzen von benachbarten Beweh-
rungsstäben oder anderen Metallobjekten innerhalb der
Messreichweite ausgehen.
Die besten Ergebnisse lassen sich anhand der folgenden
3 empfohlenen Arbeitsmethoden erzielen.
3.4.2 Erstellen eines Bewehrungsrasters
Methode 1 ° Markieren eines Bewehrungsrasters auf der
zu testenden Oberfläche und Auswahl eines Bewehrungs-
stabs mit ausreichendem Abstand zu anderen Stäben.
Schritt 1 - Erstellen Sie ein Bewehrungsraster, wie in Ka-
pitel 3.2.5 beschrieben.
Schritt 2 - Wählen Sie den Bewehrungsstab mit dem
grössten Abstand zu benachbarten Stäben aus.
Schritt 3 - Vergewissern Sie sich anhand eines Lineals,
dass der Abstand zu den benachbarten Stäben min-
destens 150 mm beträgt. Wenn nicht, wiederholen Sie
Schritt 1 und 2, bis Sie einen Bewehrungsstab mit einem
Abstand von mindestens 150 mm zu einem benachbarten
Stab gefunden haben.
20
in der Sta-
© 2008 Proceq SA
