2.3.4 Die Durchmesserermittlung beeinflussende
Faktoren
Zwei Faktoren beeinflussen die Ermittlung des Stab-
durchmessers. Ein Faktor ist die Überdeckung. Der
Durchmesser kann nur bei Bewehrungsstäben unter einer
Überdeckung von nicht mehr als 80% der kurzen Reich-
weite ermittelt werden. (64 mm)

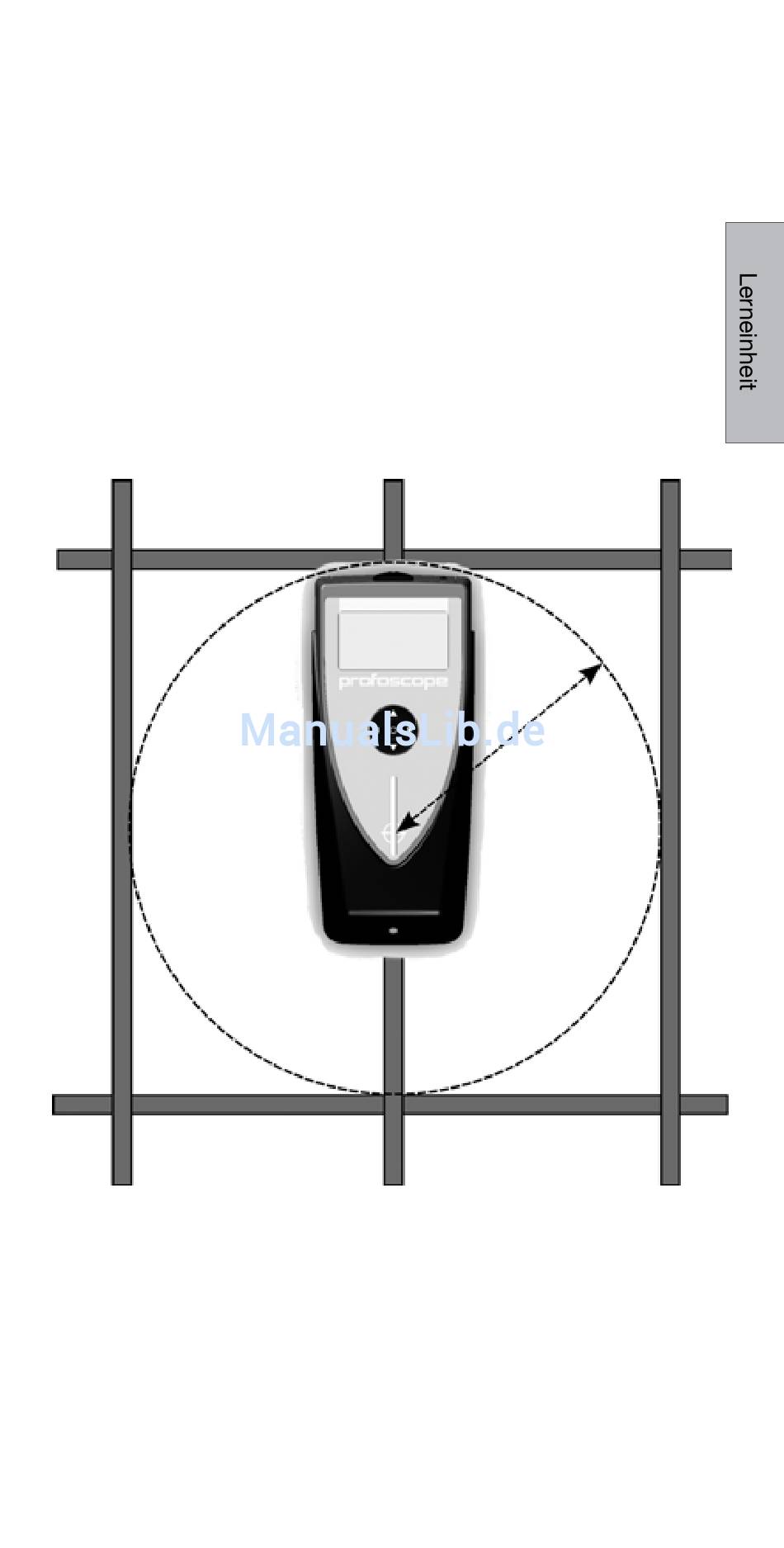

Der zweite Faktor ist der Abstand zu benachbarten Stä-
ben. Der Abstand zwischen den Stäben muss grösser sein
als die in der Abbildung unten angegebenen Mindestmas-
se (in Bezug auf das MC), damit eine genaue Ermittlung
des Durchschnitts möglich ist.
>150 mm
>6 Inch
2.3.5 Ausrichtung
Das stärkste Signal entsteht, wenn die Mittellinie der Son-
de parallel zu einem Stab liegt. Die Mittellinie im Profo-
scope ist die Längsachse des Instruments. Diese Eigen-
schaft hilft dabei, die Ausrichtung der Bewehrungsstäbe
zu ermitteln.
© 2008 by Proceq SA
11
