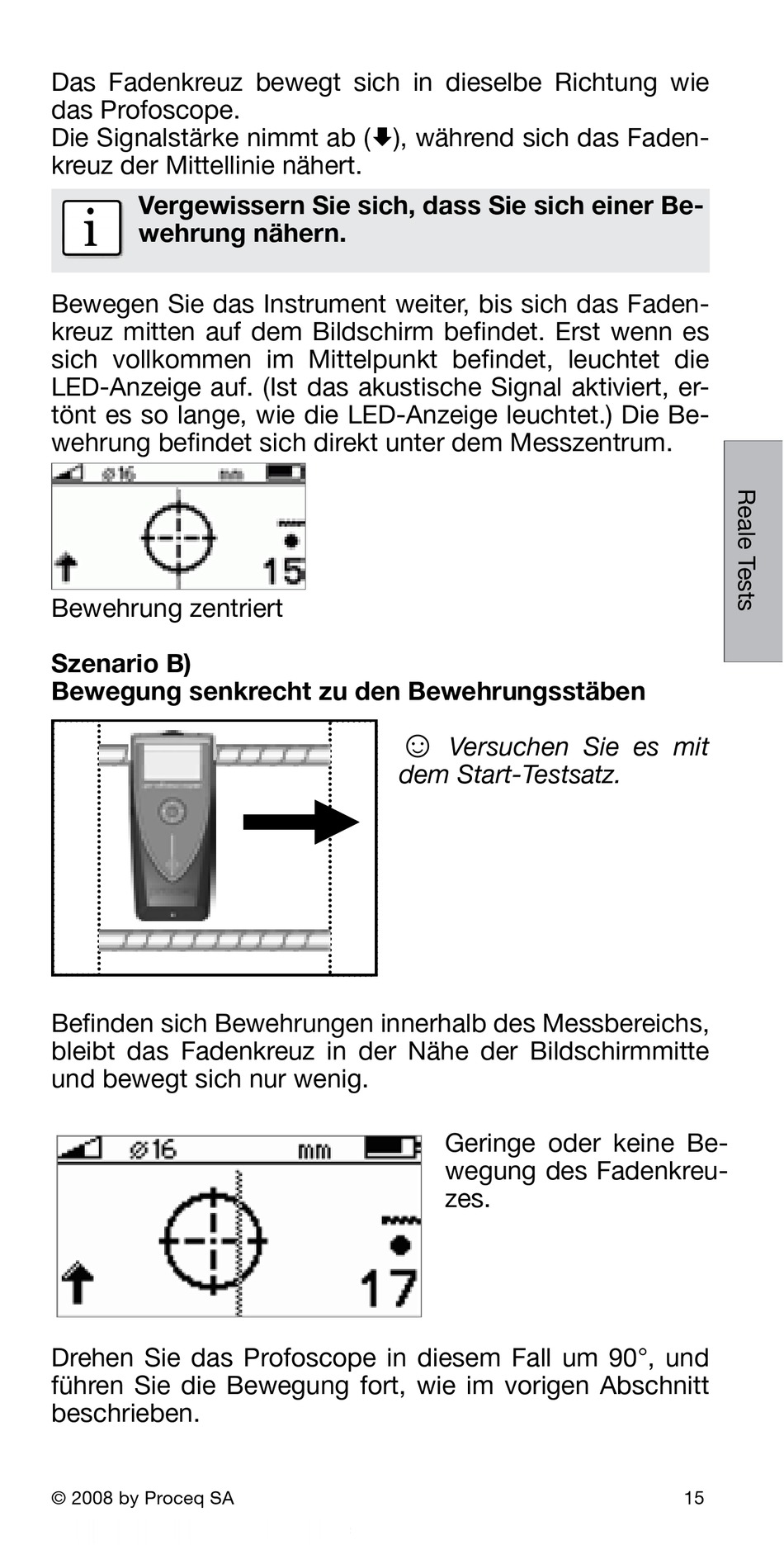

Das Fadenkreuz bewegt sich in dieselbe Richtung wie
das Profoscope.
Die Signalstärke nimmt ab (), während sich das Faden-
kreuz der Mittellinie nähert.
Vergewissern Sie sich, dass Sie sich einer Be-
i
wehrung nähern.
Bewegen Sie das Instrument weiter, bis sich das Faden-
kreuz mitten auf dem Bildschirm befindet. Erst wenn es
sich vollkommen im Mittelpunkt befindet, leuchtet die
LED-Anzeige auf. (Ist das akustische Signal aktiviert, er-
tönt es so lange, wie die LED-Anzeige leuchtet.) Die Be-
wehrung befindet sich direkt unter dem Messzentrum.
Bewehrung zentriert
Szenario B)
Bewegung senkrecht zu den Bewehrungsstäben
Befinden sich Bewehrungen innerhalb des Messbereichs,
bleibt das Fadenkreuz in der Nähe der Bildschirmmitte
und bewegt sich nur wenig.
Drehen Sie das Profoscope in diesem Fall um 90°, und
führen Sie die Bewegung fort, wie im vorigen Abschnitt
beschrieben.
© 2008 by Proceq SA
☺
Versuchen Sie es mit
dem Start-Testsatz.
Geringe oder keine Be-
wegung des Fadenkreu-
zes.
15
