Legende :
1
Anschlussbuchsen für ISOLATIONSPRÜFUNG
2
LCD Punktmatrix-Display mit Hintergrundbeleuchtung
3
RS 232-Steckverbinder zum Anschluss eines Druckers oder PCs
4
EXT./DOOR IN-Steckverbinder für externe Signale und Schutztürkontakt
5
BAR CODE-Steckverbinder für Barcode-Lesegerät
6
REMOTE-Steckverbinder für Steuerung über Fußschalter
7
WARNING LAMP-Steckverbinder für externe Warnlampen
8
F 2,5 A 250 V Sicherungen für C.A 6150-Netzanschluss
9
ON/OFF (EIN/AUS) Anzeigeleuchte
10 Netz-Anschlussbuchse
11 ON/OFF (EIN/AUS) Schalter mit Schlüsselbetätigung
12 TEST ON-Warnleuchte (Test läuft)
13 START/STOP-Taste
14 Funktionstasten F1 bis F4 (die jeweilige Funktions- belegung erscheint über den Tasten im Display)
15 SET- Taste (zu betätigen bei eingeschaltetem C.A 6150):
Datum / Uhrzeit einstellen
Baudrate für seriellen Port einstellen
Baudrate für Barcode-Leser einstellen
Messwertspeicher löschen
Maschinen / Speicher löschen
Programmspeicher löschen
Standardeinstellung laden
DOOR IN-Eingang für externen Schutztürkontakt ein-/ausschalten
16 RS232-Taste:
Kommunikations-Modus für RS 232 wählen
Gespeicherte Daten an PC übertragen
17 DREHSCHALTER zur Funktionsauswahl
18 HELP-Taste (Hilfe)
19 MEM-Taste (Speicher):
Messergebnisse einspeichern
Eingespeicherte Messergebnisse aufrufen
20 Anschlussbuchsen für SPANNUNGSPRÜFUNG
2. BESCHREIBUNG DES C.A 6150

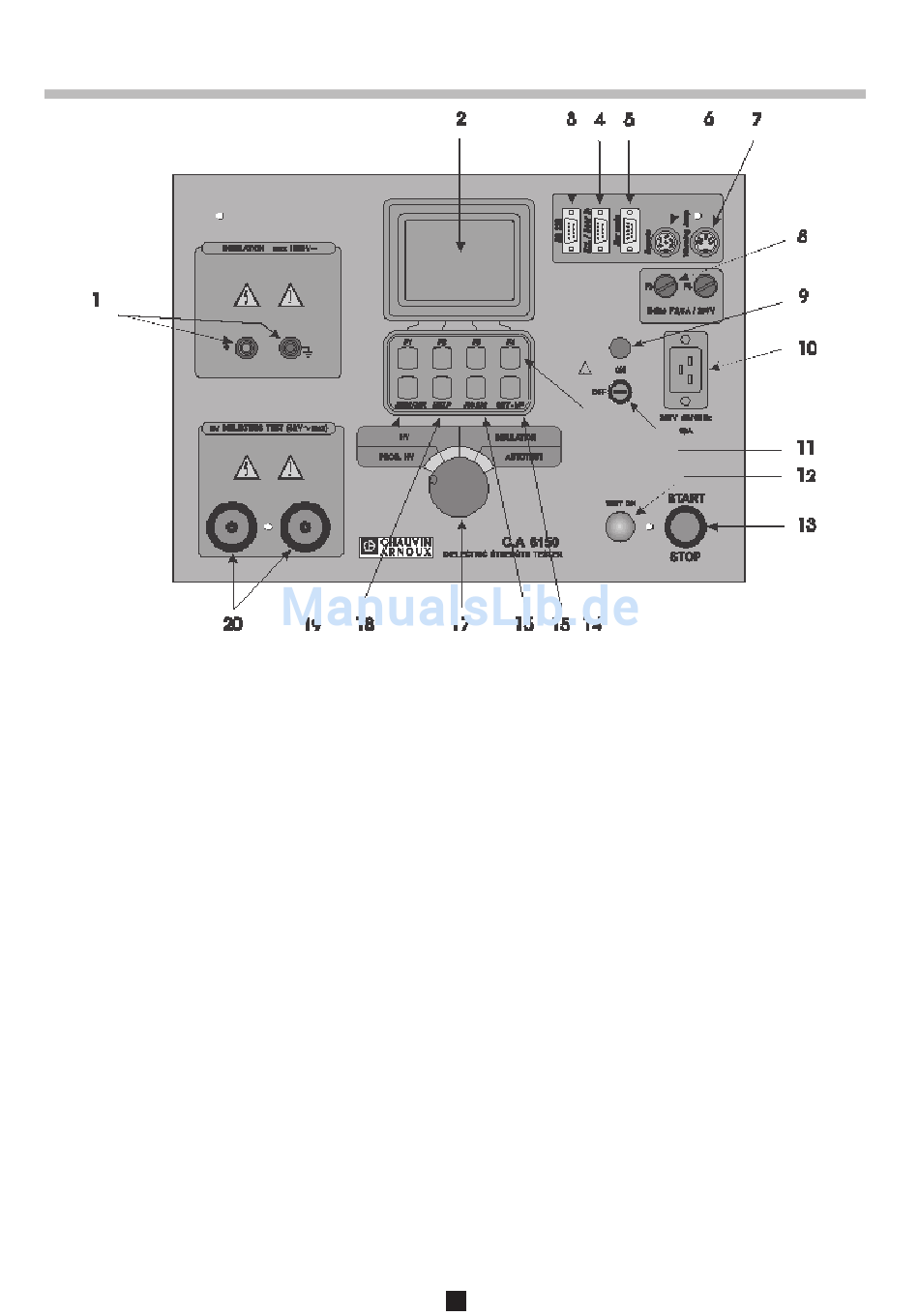

Abb.1. Frontplatte
