Bei Auslieferung ist der Installationstester für den direkten Einsatz vorprogrammiert, die Parameter brauchen nicht geändert zu
werden. Für die meisten Messungen haben Sie direkten Zugriff auf die Messfunktion: einfach den Wahlschalter drehen und auf
TEST drücken.
Natürlich können Sie dennoch die Messparameter mit den Funktions- bzw. den Gerätetasten im SET-UP selbst einstellen.
Das C.A. 6116 besitzt eine intuitive Schnittstelle und unterstützt Sie beim Arbeiten, Prüfen und Analysieren. Folgende drei Hilfen
stehen dem Anwender zur Verfügung:
„ Online-Hilfe vor dem Messen über die Taste
Hinweise.
„ Drückt man auf TEST, erscheinen die Fehlermeldungen für Anschlussfehler, Fehler in den Messeinstellungen,
Messbereichsüberschreitungen, Störungen in der geprüften Installation usw.
„ Online-Hilfe zu den Fehlermeldungen. Das Symbol
Lösungen zur Behebung des betreffenden Fehlers vorgeschlagen werden.
Der Anwender gilt als Bezugswert für das Erdpotenzial und darf daher nicht von der Erde isoliert sein: er darf keine isolie-
renden Schuhe und Handschuhe tragen und keinen Plastikgegenstand zum Berühren der TEST-Taste verwenden!

3.1. sPAnnUnGsMessUnGen

Das Gerät kontrolliert auf jeden Fall und für jede Funktion die Spannung an den Buchsen.

3.1.1. BesCHreIBUnG Des MessPrInzIPs

Wechsel-bzw. Gleichspannung werden getrennt und die Amplituden verglichen; daran erkennt der Tester ein AC- bzw. ein DC-
Signal. Bei AC-Signalen wird die Frequenz gemessen, das Gerät berechnet und zeigt den RMS-Wert des Wechselsignals an. Bei
DC-Signalen wird die Frequenz nicht gemessen, der Tester berechnet und zeigt den Mittelwert an.
Bei Messungen an Netzen unter Spannung prüft der Installationstester die Anschlüsse und zeigt die Lage des Außenleiters am
Stecker an. Wenn der Anwender die TEST-Taste mit dem Finger berührt, wird außerdem nachgeprüft, ob an der PE-Buchse ein
Schutzleiter vorhanden ist.
3.1.2. DUrCHFüHrUnG eIner MessUnG

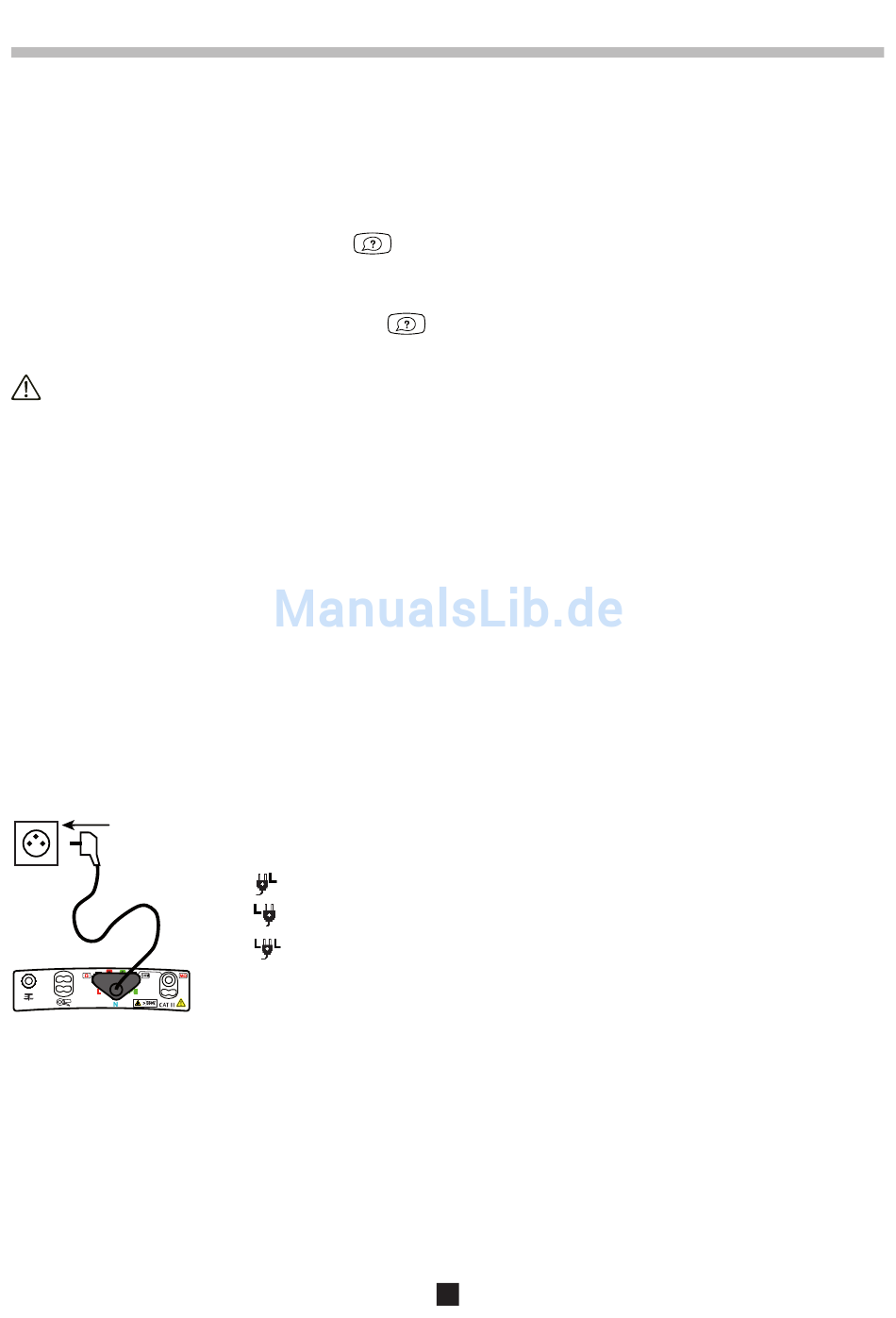

Die Messleitungen an die Installation anschließen. Sofort nach der Inbetriebnahme des Installationstesters und bei jeder
3.1.3. FeHlerMelDUnGen
Beim Spannungsmessen werden nur Messbereichsüberschreitungen oder Frequenzüberschreitungen als Fehler gemeldet. Diese
Fehler erscheinen im Klartext auf der Anzeige.

3. vorGeHensweIse

. Hier findet man die Anschlusspläne für alle Funktionen und wichtige
Wahlschalterposition misst das Gerät zuerst, ob an den Buchsen Spannungen vorhanden sind,
und zeigt diese an.
Die Netzleitung mit Schukostecker ist mit einem weißen Punkt markiert.
„ : weißer Punkt oben – Außenleiter am rechten Kontaktstift des Netzsteckers
L
: weißer Punkt oben – Außenleiter am linken Kontaktstift des Netzsteckers
„
L
: Die Lage des Außenleiters kann nicht bestimmt werden. Ursache dafür ist wahrscheinlich,
„
dass kein PE angeschlossen ist oder dass die L- und PE-Leiter vertauscht sind.
Hinweis: Das Zeichen L erscheint, sobald die Spannung größer ist als die im SET-UP program-
mierte Spannung U
Der Tester zeigt als L-Buchse jene an, die im Verhältnis zum PE die höchste Spannung
aufweist.
bei Fehlermeldungen weist Sie darauf hin, dass in der Online-Hilfe
.
L
