4.3. ISOLATIONSWIDERSTAND
DREHSCHALTERSTELLUNG ISO - DURCHFÜHREN DER PRÜFUNG?
SCHRITT 1. Stellen Sie den Drehschalter auf ISO (Isolationswiderstand). Im Display erscheint folgende Anzeige:
SCHRITT 2. Wählen Sie die Prüfparameter wie folgt aus:
I Grenzwert für minimal zulässigen Isolationswiderstand:
-
Drücken Sie Taste Rmin, um den gewünschten Grenzwert wie folgt einzustellen (siehe Abb. unten):
Geben Sie mit Tasten ↑ bzw. ↓ den gewünschten Grenzwert ein. Ist der gemessene Isolationswiderstand geringer als der
-
Grenzwert, gibt der C.A 6150 ein Alarmsignal ab. Wurde " *** MΩ" ausgewählt, können Sie keinen Grenzwert eingeben und
der C.A 6150 zeigt nur den Isolationswiderstand an (ohne Alarmabgabe).
-
Drücken Sie Taste Exit wenn Sie die Einstellungen vorgenommen haben.
I Prüfspannung
-
Wählen Sie mit Taste Un eine Prüfspannung aus (250VDC, 500VDC, 1000VDC).
I Timer-Einstellung / Timer ein-/ausschalten
-
wie in Kapitel 4.1, Schritt 2, erklärt.

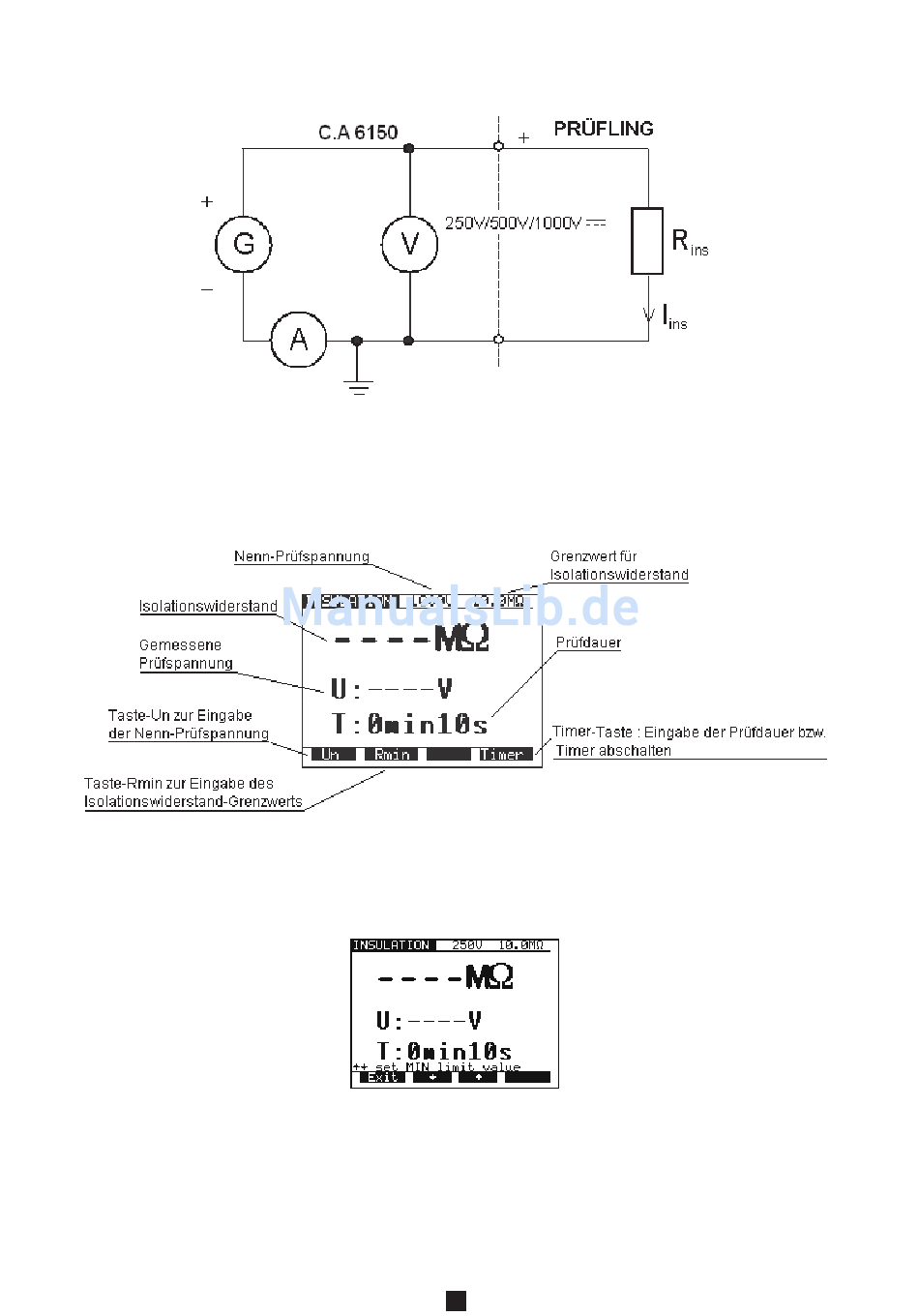

Abb. 13 - Prüfschaltung
Abb. 14 - Hauptmenü in der Funktion Isolationswiderstand (ISO)
Abb. 15 - Menü für Grenzwert des Isolationswiderstands
