DURCHFÜHREN EINER MESSUNG ?
SCHRITT 1 : Stellen Sie den Drehschalter auf HV (Hochspannung). Im Display erscheint folgende Anzeige:
SCHRITT 2 : Wählen Sie die Prüfparameter wie folgt aus:
I Prüfspannung
Wählen Sie mit Taste Un die gewünschte Prüfspannung. Mit den Tasten ↑ und ↓ können Sie die Prüfspannung von 100
-
V bis 1000 V in 10 V-Schritten und von 1000 V bis 5000 V in 50 V-Schritten einstellen.
-
Drücken Sie Taste Exit wenn Sie die Prüfspannung eingestellt haben.
I Abschaltstrom / Auswahl der Ableitstrom-Anzeige
-
Drücken Sie Taste Ilim um den Abschaltstrom einzustellen und die Anzeige für den Ableitstrom auszuwählen (ohm'sch
oder kapazitiv). Siehe dazu die Abb. unten:

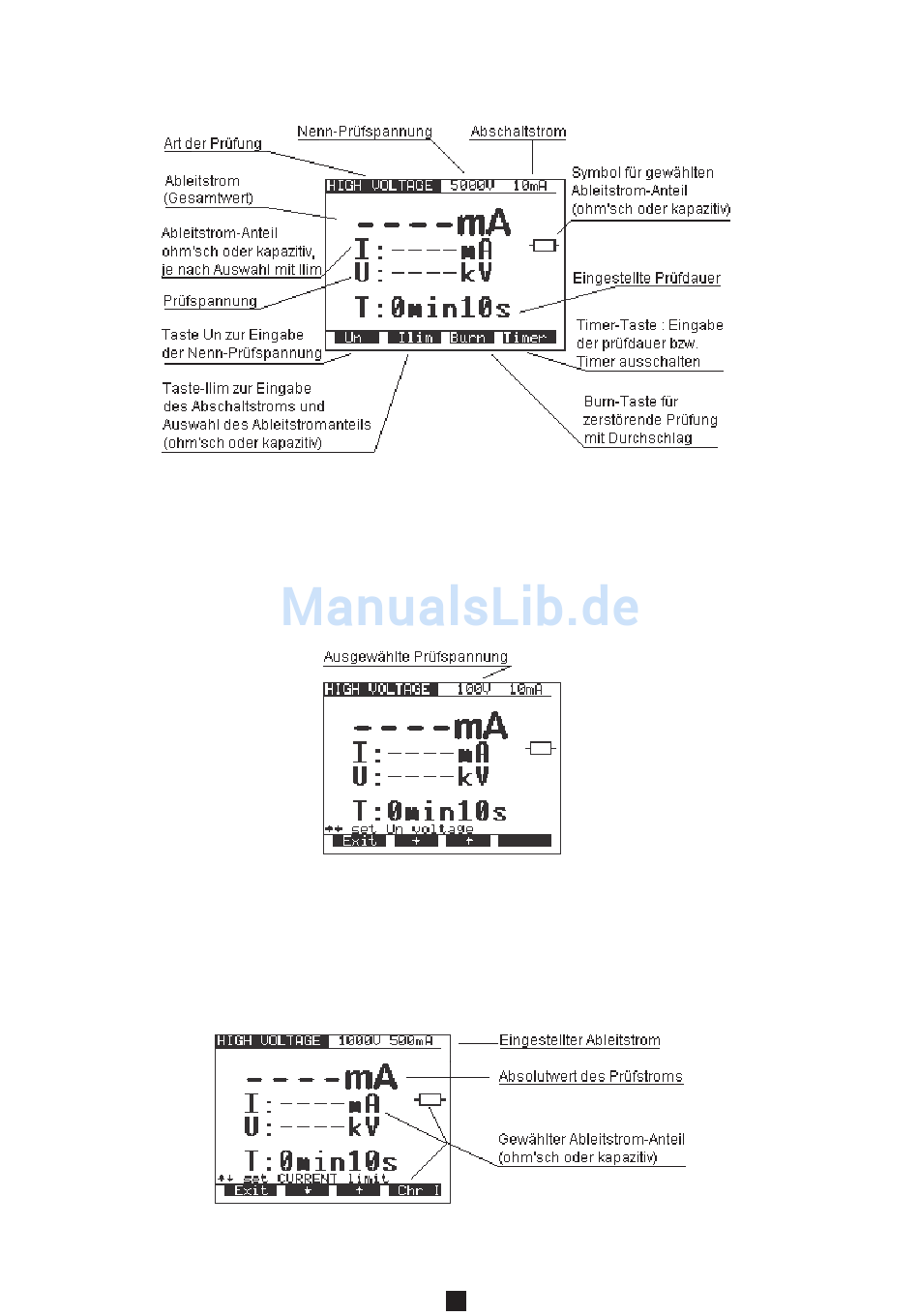

Abb. 6 - Menü zur Auswahl des Ableitstroms und der Ableitstrom-Anzeige
Abb. 4 - Hauptmenü der Funktion Spannungsprüfung (HV)
Abb. 5 - Menü zur Auswahl der Prüfspannung
9
