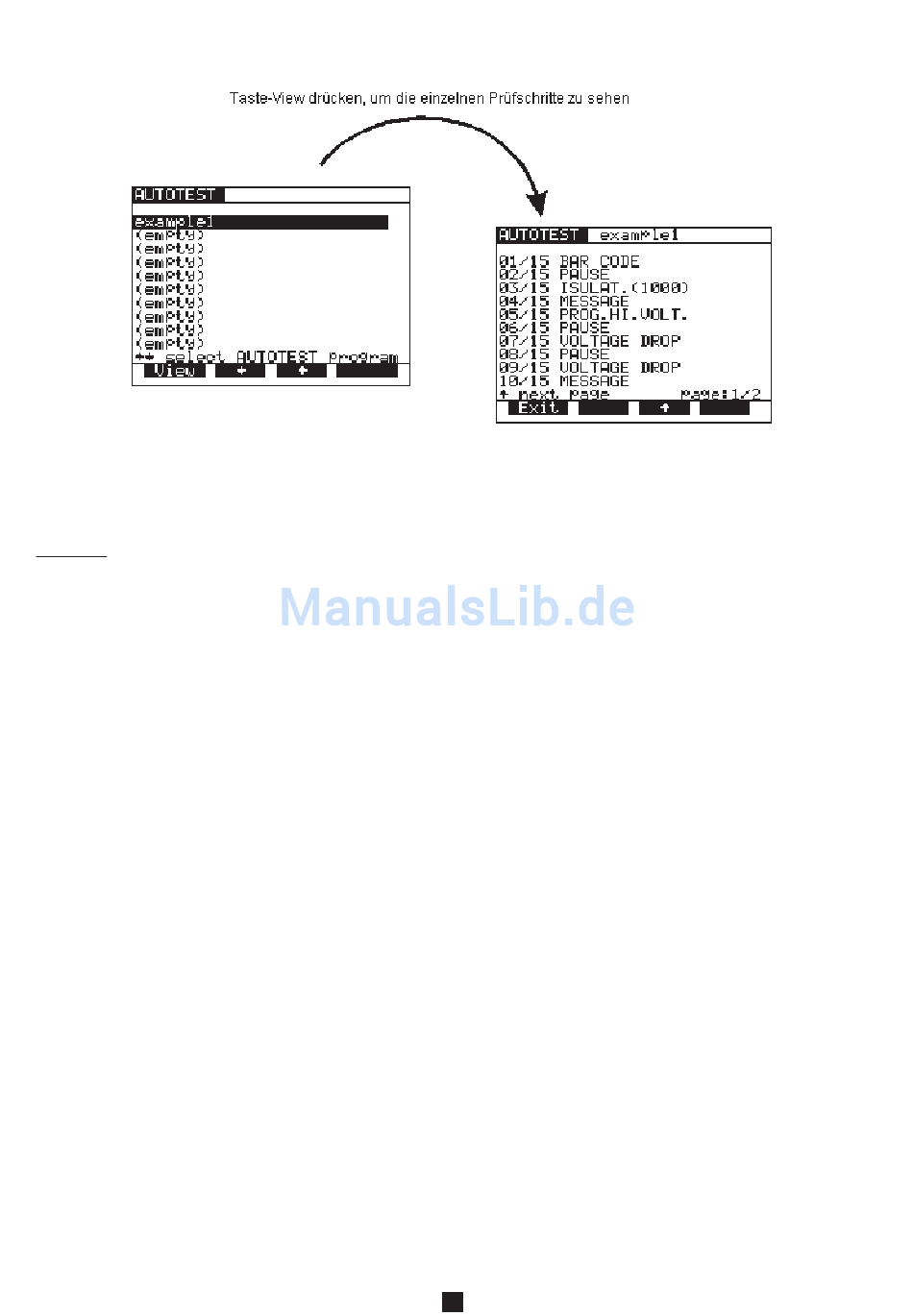

Abb. 20 - Namen der vorhandenen Prüfsequenzen. Mit Button "View"lassen sich die einzelnen Prüfschritte anzeigen
SCHRITT 5:
Drücken Sie Taste START/STOP um die Prüfsequenz am C.A 6150 auszuführen.
HINWEIS !
Verstellen Sie auf keinen Fall den Drehschalter am C.A 6150 ! Es kann sonst zu Fehlfunktionen des Geräts kommen!
BEISPIEL FÜR EINE PRÜFSEQUENZ
Dieses Beispiel für eine AUTOTEST-Prüfsequenz führt die vollständige Prüfung von Leuchten gemäß der IEC-Norm 60598-1
durch.
SCHRITT 1:
BARCODE-LESER (Geräte-Nr. mit dem Barcode-Leser einlesen)
SCHRITT 2 :
MELDUNG {ISO: L+N to PE} (Gerät für Isolationsprüfung vorbereiten)
SCHRITT 3.
ISOLATION 500 V {Rlim: 2 M; time: 10 s} (Isolationsprüfung)
SCHRITT 4.
NACHRICHT {HV: L+N to grounded case} (Gerät für Spannungsprüfung gegen geerdetes Gehäuse vorbereiten)
SCHRITT 5.
DIELEKTRISCHE SPANNUNG {U: 1.5 kV; Ilim: 5 mA; time: 60 s} (Spannungsprüfung)
SCHRITT 6.
NACHRICHT {HV: L+N to nongr. case} (Gerät für Spannungsprüfung gegen nicht-geerdetes Gehäuse
vorbereiten)
SCHRITT 7.
AUF EXTERNES SIGNAL WARTEN (Sequenz wird erst nach einem externen Signal fortgesetzt)
SCHRITT 8.
DIELEKTRISCHE SPANNUNG {U: 3.7 kV; Ilim: 5 mA; time: 60 s} (Spannungsprüfung)
SCHRITT 9.
AKUSTISCHES SIGNAL {t: 1 s} (Akustisches Signal nach Abschluss der Prüfung)
SCHRITT 10.
MELDUNG {Prüfung erfolgreich abgeschlossen}.
SCHRITT 11.
PROGRAMM-PARAMETER {Luminary test Nr. 1}
ANLEGEN EINER PRÜFSEQUENZ?
Legen Sie alle erforderlichen Tests gemäß der einschlägigen Norm und dem zu prüfenden Gerät fest und bringen Sie sie in eine
logische Abfolge. Verwenden Sie die Funktionen PAUSE, MELDUNG oder AUF EXTERNES SIGNAL WARTEN zwischen den
einzelnen Tests, um den Bediener über notwendige Eingriffe für den nächsten Test zu informieren.
Wählen Sie die Option Auto repeat (automatische Wiederholung) bei den Programm-Einstellungen, um die Prüfsequenz
automatisch, d.h. ohne Drücken der START-Taste, erneut auszuführen. Aktivieren Sie die Optionen Save measurements (Messungen
speichern) und Auto send (automatisches Senden), um die Messergebnisse nach dem Test zu speichern und an den PC zu
senden. Mit der CE Link-Software können Sie so nach einer Prüfung automatisch einen Prüfbericht erstellen und ausdrucken. So
lässt z.B. sich eine Fertigungsprüfung völlig automatisieren.
Es ist auch möglich eine automatisch umschaltende Prüfvorrichtung (Relais-Matrix) für die Prüfanschlüsse zwischen zu prüfendem
Gerät und C.A 6150 herzustellen. Der Anwender muss diese Vorrichtung entsprechend der jeweiligen Aufgabenstellung entwickeln
und bauen. Die Ansteuerung kann dann über den EXT-Eingang des C.A 6150 über Pin 3 (Warten auf externes Signal) und über
den EXT-Ausgang Pin 4 (Nächster Test) erfolgen.
16
