5.7. BENUTZUNG DES FUßSCHALTERS
Mit dem Fußschalter können Sie eine Prüfung starten oder stoppen (in jeder Messfunktion) und die angezeigten Messwerte
abspeichern. Die Benutzung des Fußschalters empfiehlt sich, wenn Sie mit beiden Händen die Prüfpistolen halten müssen oder
wenn sich der C.A 6150 mit langen Prüfkabeln vom Prüfling weit entfernt befindet.
C.A 6150-BEDIENUNG MIT DEM FUßSCHALTER?
Die START/STOP-Funktion des Fußschalters ist genau dieselbe wie die der START/STOP-Taste auf der Geräte-Frontplatte wenn
dieser nicht angeschlossen ist.
Die SAVE-Funktion des Fußschalters (Speicherung des angezeigten Messwerts) wird durch doppeltes Betätigen des SAVE-
Schalters ausgelöst. Der Messwert wird automatisch in den nächsten Speicherplatz der vorher eingestellten Geräte-Nr.
abgespeichert. Sollten Sie den SAVE-Schalter mehr als zweimal betätigt haben, geht der C.A 6150 in die Speicherabruf-
Funktion. Diese Funktion können Sie mit dem Fußschalter nicht wieder verlassen, sie müssen dazu die Exit-Taste auf der C.A
6150-Frontplatte betätigen.
Bedienung mit dem Fußschalter:
SCHRITT 1
Schließen Sie den Fußschalter wie in Abb. 30 gezeigt an den C.A 6150 an und führen Sie die erste Messung
durch Drücken des START/STOP-Schalters durch.
SCHRITT 2
Speichern Sie das erste Ergebnis unter der mit den Tasten am C.A 6150 eingegebenen Speicher-Nr. und
Geräte-Nr. manuell ein (siehe Hinweise in Kapitel 5.2)
SCHRITT 3
Führen Sie die nächste Messung durch Drücken des START/STOP-Schalters durch.
SCHRITT 4
Speichern Sie das Ergebnis durch zweimaliges Drücken des SAVE-Schalters.
SCHRITT 5
Führen Sie die folgenden Messungen wie oben beschrieben durch.
Technische Daten des Fußschalters:
I Kabellänge
10 m
I Befehle
START/STOP, SAVE
I Gehäuse
Metall
I Gewicht
2 kg
I Abmessungen
300 x 55 x 175 mm (B x H x T)
5.8. BENUTZUNG DER WARNLAMPEN
Durch die Warnlampen wird angezeigt, dass das zu prüfende Gerät bei den Spannungsprüfungen (Drehschalterstellungen HV
und PROG. HV) unter Hochspannung steht.

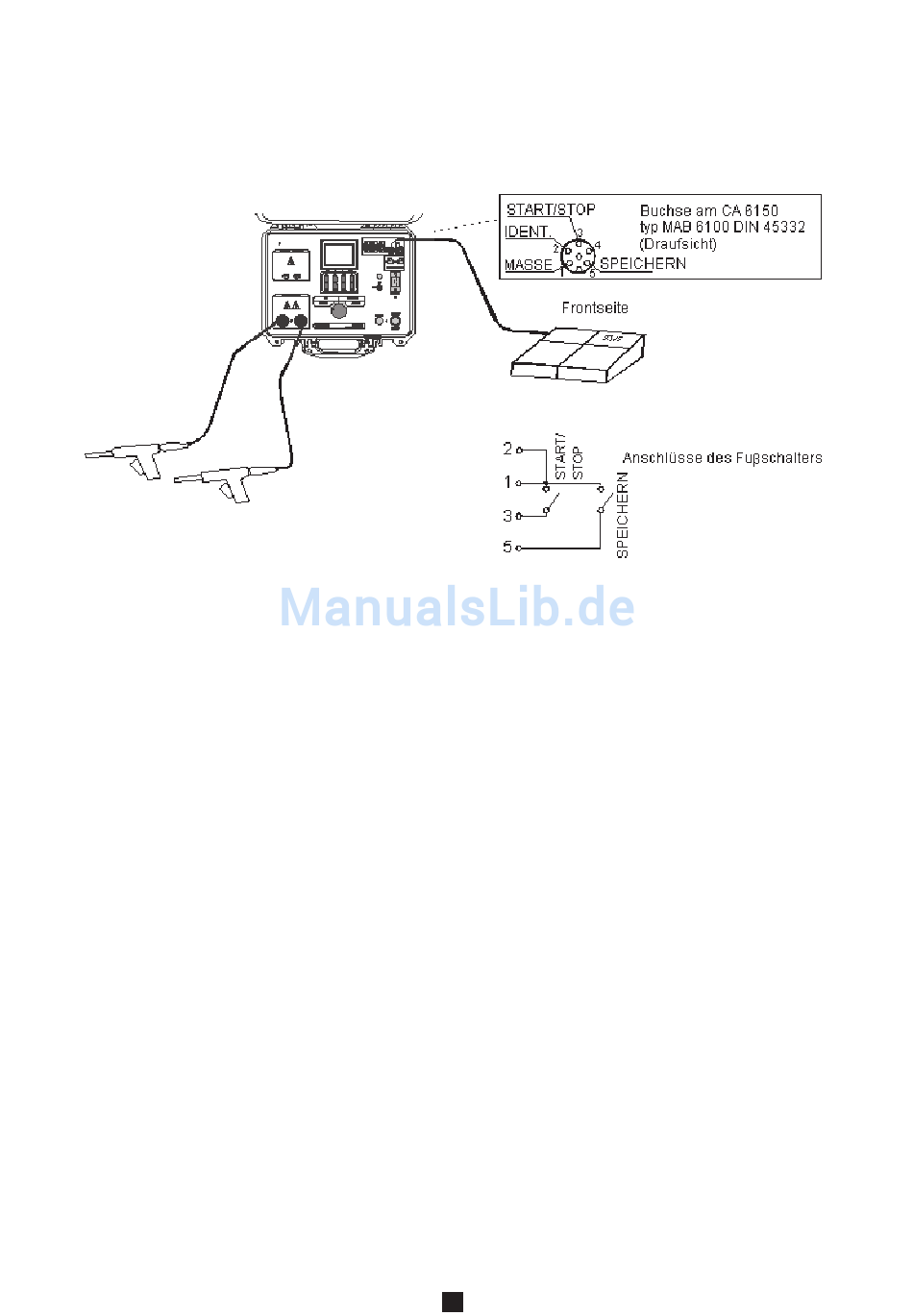

Abb. 30 - Anschluss des Fußschalters an den C.A 6150
24
