Anschlussbelegung Relais-Ausgänge
3 Gerät anschliessen
In diesem Kapitel wird Ihnen zuerst die Anschlussbelegung sowie ei-
nige Anschlussbeispiele vorgestellt.
In den Kapiteln 3.1 bis 3.6 finden Sie konkrete Hinweise und tech-
nische Daten für die einzelnen Anschlüsse.

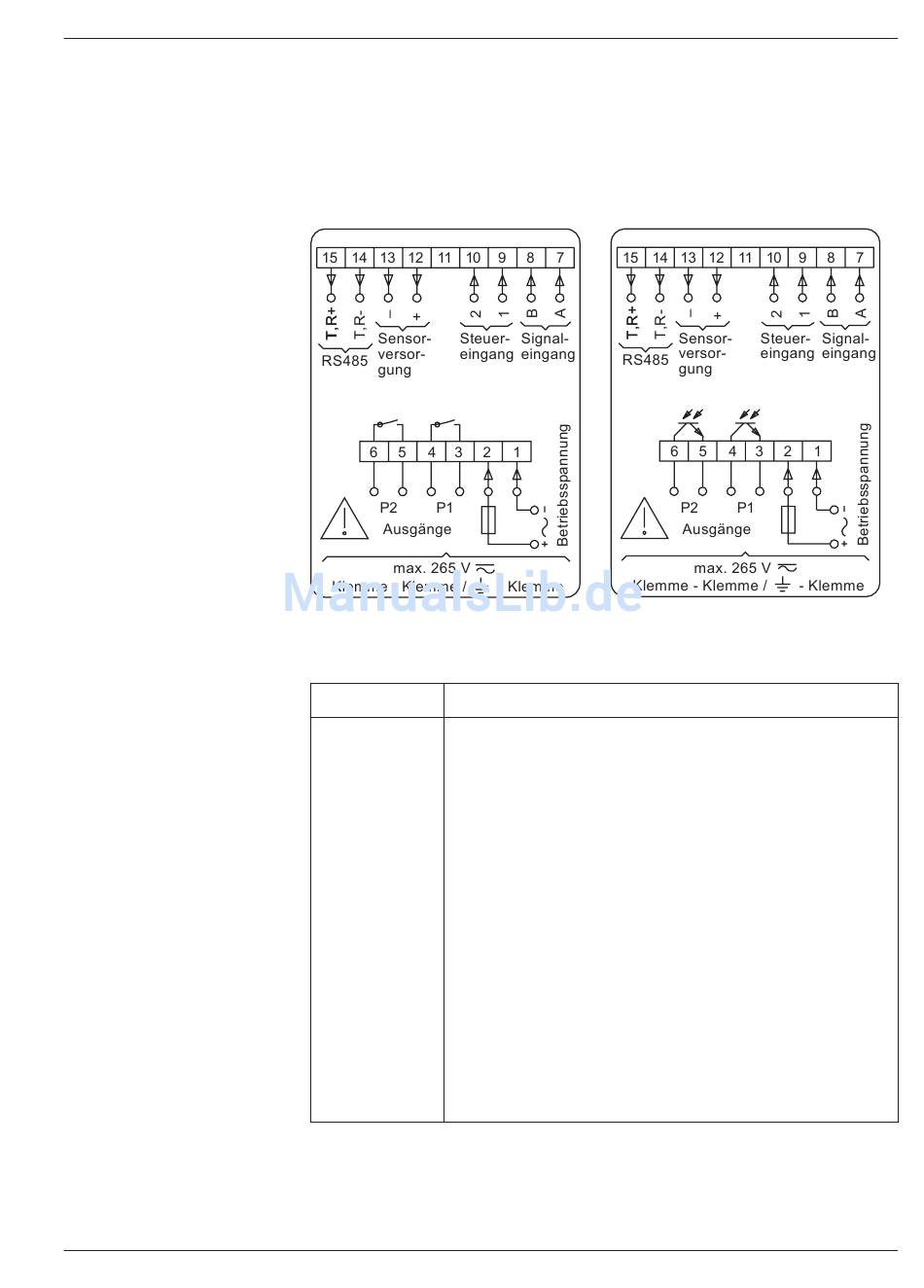

Anschlussbelegung
Relais-Ausgänge und elektronische Ausgänge
Anschluss
Funktion
1
Betriebsspannung (-)
2
Betriebsspannung (+)
3
Relaisausgang / Ausgang P1
4
Relaisausgang / Ausgang P1
5
Relaisausgang / Ausgang P2
6
Relaisausgang / Ausgang P2
7
Signaleingang Spur A
8
Signaleingang Spur B
9
Steuereingang 1 (Hauptzähler Reset)
10
Steuereingang 2 (Hauptzähler Stopp)
11
–
12
Sensorversorgung (+)
13
Sensorversorgung (-)
14
Option RS485 (T,R-)
15
Option RS485 (T,R+)
www.baumer.com
Elektronische Ausgänge
NE216
5
