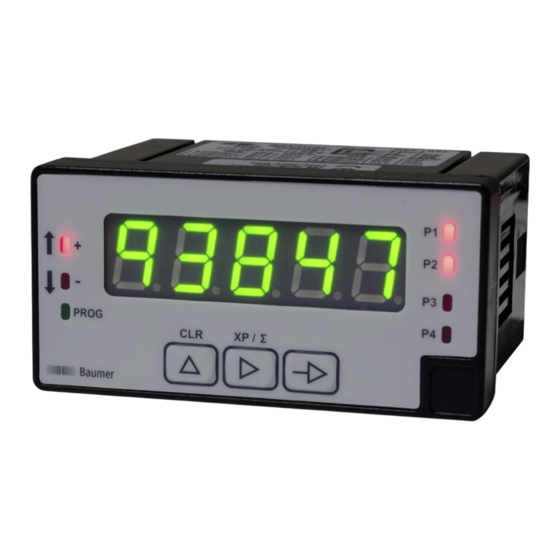

Baumer NE1218 Betriebsanleitung

Universeller Zähler
4 Vorwahlen, Analogausgang, Serielle Schnittstelle, Ethernet Anschluss
LED-Anzeige 3 Farben, 5-stellig
DIN-Format 48 x 96 mm
NE1218
NE1218
Technische Daten
Gerät konfigurierbar als
· Impulszähler: Hauptzähler XP + Summenzähler Σ
· Betriebsstundenzähler: Hauptzähler XP + Summenzähler Σ
· Tachometer XP mit Drehrichtung + Summenzähler Σ
· Frequenzmesser XP
Þ Hauptzähler XP
5-stellig mit Vorzeichen, von -99999 bis 99999
Programmierbarer Dezimalpunkt
Addieren oder subtrahieren
Skalierungsfaktor
Offsetwert mit Vorzeichen
5 Zählweisen, 2 Eingange A und B
Unidirektional 1 Spur A
Unidirektional 1 Spur A + Stoppeingang Spur B
Differenzzählung A-B
Bidirektional 1 Spur A + Spur B (Up/Down)
Bidirektional A 90° B Phasenauswertung
5 Betriebsarten, 2 oder 4 Vorwahlen
Parallelvergleich, Hauptvorwahl, Stufenvorwahl,
Schleppvorwahl
Þ Betriebsstundenzähler XP
5-stellig, 4 Zeitbereiche
999 s 99/100 s - 999 min. 59 s - 999 h 59 min. - 99999 h
Addieren oder subtrahieren
Offsetwert
2 Zählweisen, 2 Eingange A und B
Zeitsummierung, solange Spur A aktiviert ist
Zählstart mit Spur A, Zählstopp mit Spur B
5 Betriebsarten, 2 oder 4 Vorwahlen
Parallelvergleich, Hauptvorwahl, Stufenvorwahl,
Schleppvorwahl
Þ Tachometer XP
5-stellig, de 0 à 99999, programmierbarer Dezimalpunkt
Geschwindigkeiten, Kadenzen,....
Einschaltdauer - PWM-Funktion
Skalierungsfaktor
2 Zählweisen, 2 Eingange A und B
Unidirektional 1 Spur A
Bidirektional A 90° B Phasenauswertung
Funktion MINI, MAXI
Die Funktionen MIN und MAX speichern laufend die
Minimal- und Maximalwerte der Messung
363 route des Martinets • 74250 FILLINGES • Tél 0 450 392 466 • sales.fr@baumer.com
: Impulse / Betriebsstunden / Tachometer / Frequenzmesser
Baumer SAS
Merkmale
- LED-Anzeige, 5-stellig, LED 14 mm
3 Farben rot, grün und amber
- Universal-Messeingang(e)
Sensor NPN, PNP, Namur, TTL, Spannung 10-300 VAC
oder Geber 2x90°
- Funktion MINI, MAXI in Tachometer / Frequenzmesser
- 3 programmierbare Steuereingänge
- 2 oder 4 Vorwahlen mit Relais oder statische Ausgange
- Analogausgang 4-20 mA oder 0-10 V
- Schnittstelle RS232, RS485 oder Ethernet Anschluss
- Betriebsspannung
85 bis 260 VAC und 100 bis 300 VDC
10,5 bis 70 VDC und 21 bis 53 VAC
Betriebsart, 2 oder 4 Vorwahlen
Permanenter Vergleich der Vorwahlen als Überdrehzahl
oder Unterdrehzahl
Þ Frequenzmesser XP
5-stellig, de 0 à 99999, programmierbarer Dezimalpunkt
Unidirektional 1 Spur A -- Anzeigeeinheit in Hz
Funktion MINI, MAXI
Die Funktionen MIN und MAX speichern laufend die
Minimal- und Maximalwerte der Messung.
Betriebsart, 2 oder 4 Vorwahlen
Permanenter Vergleich der Vorwahlen als Hoch- oder
Niedrigschwellen
Þ
Impuls-
oder Betriebsstunden-
8-stellig mit Vorzeichen, von -99999999 bis 99999999,
wird in 2x 4-stellig angezeigt, Lxxxx und Hxxxx bei
Werten >99999
Programmierbarer Dezimalpunkt
Addieren oder subtrahieren
Skalierungsfaktor
Offsetwert mit Vorzeichen
Betriebsarten und Zählweisen
Identisch des XP-Zählers in Impulszähler oder
Betriebsstundenzähler verwendet ist.
Oder als Batchzähler des XP-Impulszählers
5 Betriebsarten, 2 oder 4 Vorwahlen
Parallelvergleich, Hauptvorwahl, Stufenvorwahl,
Schleppvorwahl
Anzeige
5-stellig, LED 14 mm, 3 Farben rot, grün und amber
Die Kapazität Überschreitung wird durch "oUEr" angezeigt
Geliefert mit 100 selbstklebenden Einheitsetiketten
Universal-Messeingange
Programmierbar in
- NPN, PNP, Namur, TTL oder Geber 2x90°
Zählfrequenz Impulszähler
Zählfrequenz Tachometer
Steuerspannung
- Kontakteingang
Zählfrequenz Impulszähler
Steuerspannung
- Spannung VAC – 1 Eingang
Zählfrequenz
Steuerspannung
Summenzähler
15 kHz max.
de 0,01 Hz à 10 kHz max.
5 à 24 VDC max.
20 Hz max.
0 VDC vom Zähler bereitgestellt
20 Hz max.
10 à 300 VAC max.
www.baumer.com
Σ
