Baumer NE216 Betriebsanleitung Seite 14

NE216
Zeile 21
Zeile 22
Zeile 23
Zeile 24
Zeile 30
Zeile 31
Zeile 32
Zeile 33
14

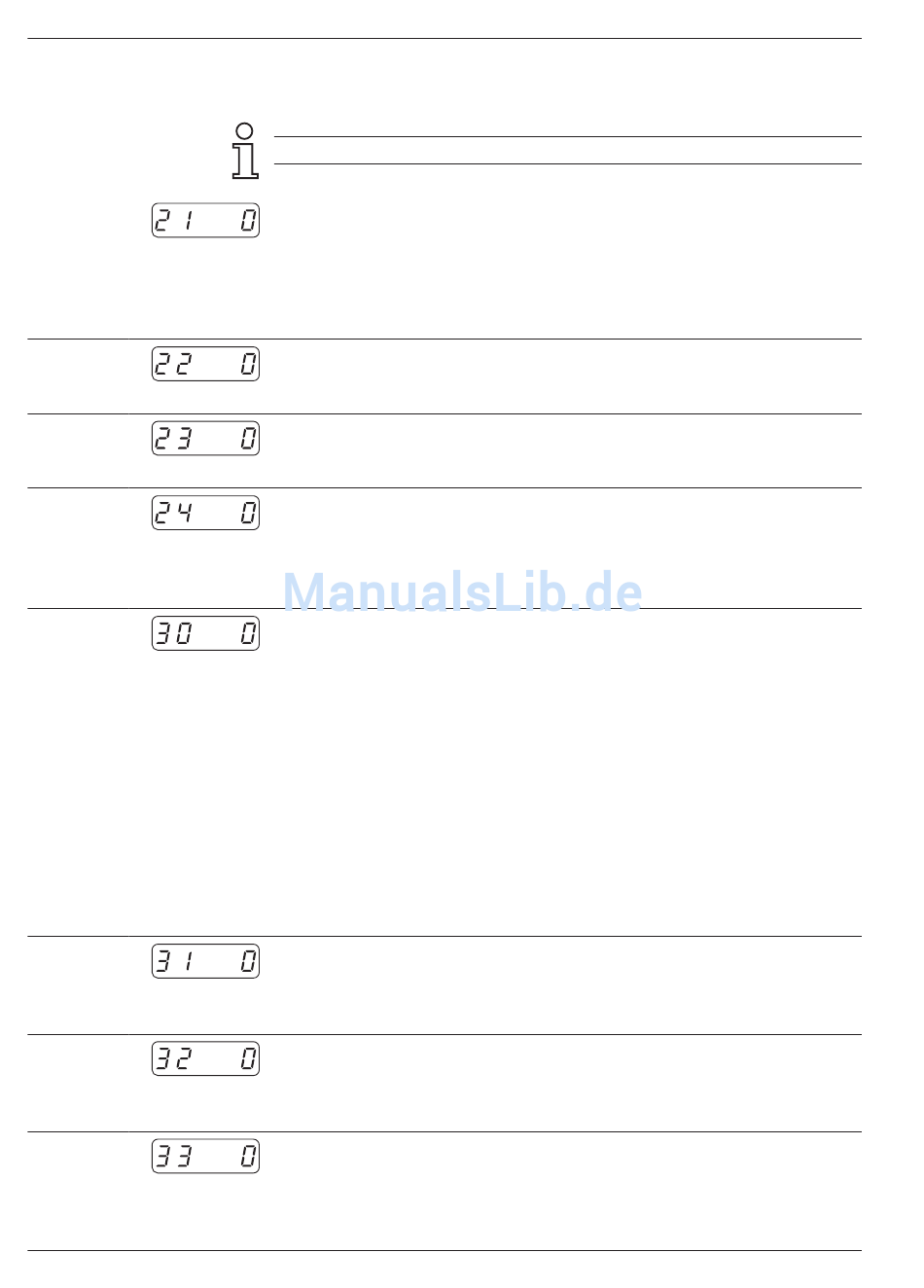

Programmierfeld 3
Hier werden alle maschinenbedingten Funktionen und Werte sowie
die Schnittstellenparameter programmiert.
Die Werkseinstellung ist jeweils durch einen * gekennzeichnet.
Betriebsarten Hauptzähler
0 * Addierend, Endsignal bei P2, Rückstellung auf SC
1 Subtrahierend, Endsignal bei SC, sofern Programmierung mit
automatischer Rückstellung (Zeile 23) erfolgt diese bei SC
2 Subtrahierend, Endsignal bei SC, sofern Programmierung mit
automatischer Rückstellung (Zeile 23), erfolgt diese bei 0
Vorwahlmode
0 * Stufenvorwahl
1 P1 - Schleppvorwahl
Rückstellarten
0 * Mit automatischer Rückstellung
1 Ohne automatische Rückstellung
Dezimalpunkt für PC, P1, P2, SC, tot
0 * Kein Dezimalpunkt
1 0000.0
2 000.00
3 00.000
Zählweise
0 * Zähleingang Spur A, Richtungsumkehr Spur B
1 Differenzzählung Spur A addierend / Spur B subtrahierend (A-B)
2 Summenzählung Spur A addierend / Spur B addierend (A+B)
3 Spur A 90º B Einfachauswertung
4 Spur A 90º B Zweifachauswertung
5 Spur A 90º B Vierfachauswertung
•
Bei Zählweise „Spur A 90° B" muss die Frequenz von Spur A
und B, Zeile 31 und 32, auf 10 kHz eingestellt werden.
6 Betriebsstundenzähler mit Vorwahl. Zählung während Spur A
aktiv. Spur B hat keine Funktion.
7 Betriebsstundenzähler mit Vorwahl. Zählung wird über Spur A
gestartet und über Spur B gestoppt. Spur A und B flankenaktiv.
•
Die Auswahl des Zeitbereiches erfolgt in Zeile 43.
Frequenz Hauptzähler Spur A
0 * 10 kHz
1 25 Hz
1 3 Hz
Frequenz Hauptzähler Spur B
0 * 10 kHz
1 25 Hz
2 3 Hz
Eingangslogik und Schaltschwellen der Signaleingänge
0 * PNP Schaltschwelle 6 V
1 NPN Schaltschwelle 6 V, oder für Namur ohne Ex.-Schutz
2 PNP Schaltschwelle 3 V
3 NPN Schaltschwelle 3 V
