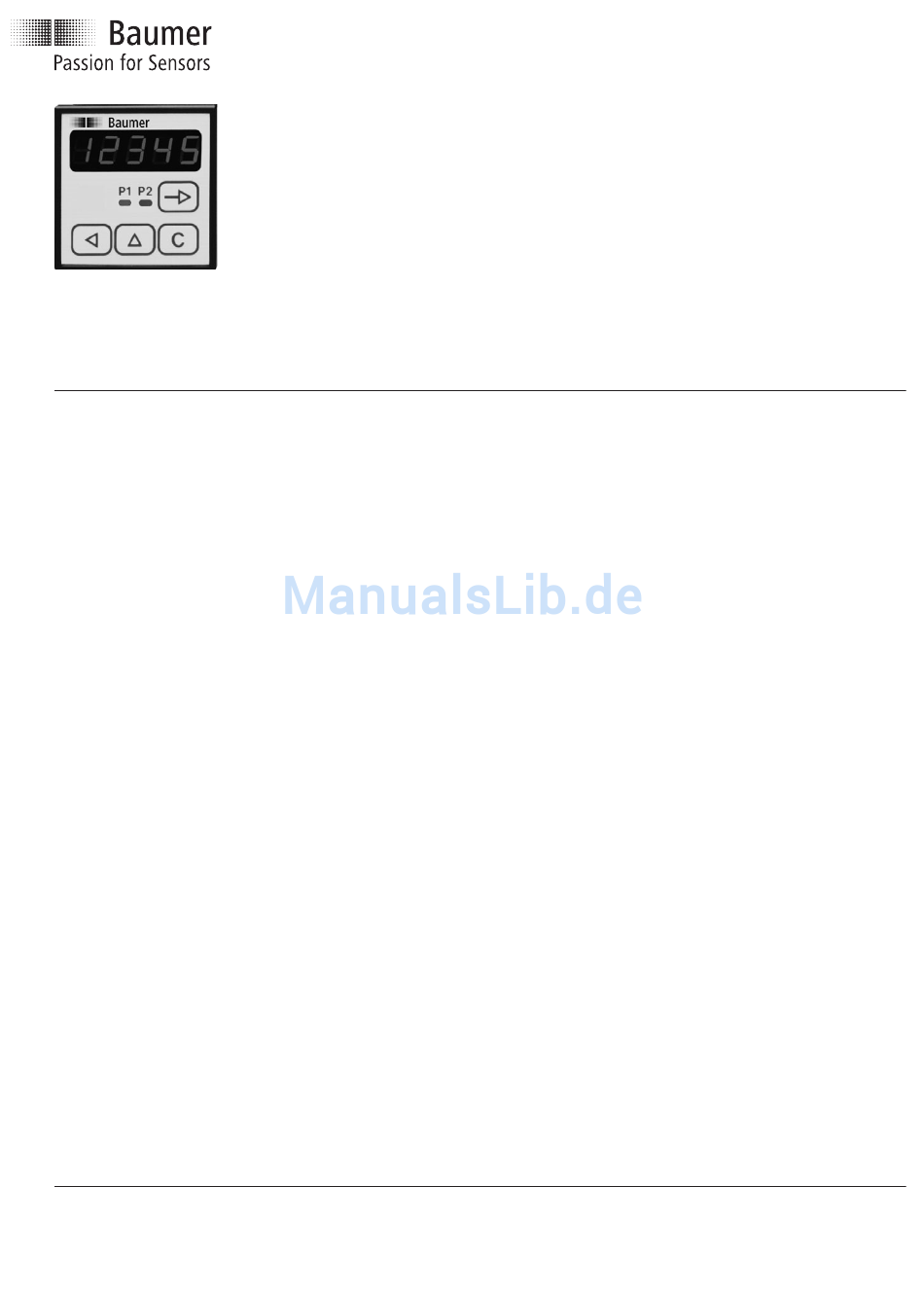

Betriebsanleitung
Elektronischer Vorwahlzähler
NE216
Inhalt
1
Allgemeines / Sicherheitshinweise
2
2.1
2.2
3
3.1
3.2
Signalausgänge „Relaiskontakte"
3.3
Signalausgänge „elektronische"
3.4
3.5
3.6
3.7
4
4.1
5
5.1
5.2
Zählweise (input mode)
5.3
6
6.1
6.2
7
Baumer IVO GmbH & Co. KG
Dauchinger Strasse 58-62
Phone +49 7720 942-0
www.baumer.com
•
DE-78056 Villingen-Schwenningen
•
Fax +49 7720 942-900
•
info.de@baumerivo.com
Operating Instructions
Electronic preset counter
NE216
Contents
General / Safety instructions
System description
Description
Block diagram
Connecting
Connecting the voltage supply
Assignment signal output „relay"
Assignment signal output „electronic"
Assignment signal inputs
Typical connections
Connecting the sensor supply
Interface connection
Operating mode
Key functions
Programming mode
Operating and preset mode
Counting modes (input mode)
Output responses (output mode)
Technical data
Dimensions
Error messages
Part number
06.13
Technik und Design vorbehalten.
Subject to modifcation in technic & design.
Seite / Page
171.51.301/8
81005201
•
•
Irrtum sowie Änderungen in
2 / 24
4 / 26
4 / 26
4 / 26
5 / 27
6 / 28
6 / 28
7 / 29
7 / 29
8 / 30
8 / 30
9 / 31
9 / 31
9 / 31
11 / 33
16 / 38
17 / 39
18 / 40
19 / 41
21 / 43
21 / 43
22 / 44
Werbung
Kapitel
Verwandte Anleitungen für Baumer NE216
Inhaltszusammenfassung für Baumer NE216
-
Seite 1: Inhaltsverzeichnis
Error messages 21 / 43 Bestellbezeichnung Part number 22 / 44 06.13 171.51.301/8 81005201 Baumer IVO GmbH & Co. KG • • Irrtum sowie Änderungen in Dauchinger Strasse 58-62 DE-78056 Villingen-Schwenningen • Technik und Design vorbehalten. Phone +49 7720 942-0 Fax +49 7720 942-900 •... -
Seite 2: Allgemeines
NE216 Allgemeines Nachfolgend finden Sie die Erklärungen der verwendeten Symbole dieser Betriebsanleitung. Zeichenerklärung Dieses Zeichen bedeutet ausführende Tätigkeiten. ● Dieses Zeichen steht für ergänzende technische Informationen. Dieses Symbol steht vor jenen Textstellen, die besonders zu beachten sind, damit der ordnungsgemässe Einsatz des Gerätes gewährleistet ist. - Seite 3 NE216 Der Betrieb ausserhalb der angegebenen Beschreibungen/Parameter ist nicht bestimmungsgemäss und kann in Verbindung mit den zu steuernden/überwachenden Anlagen/Maschinen/Prozessen zu - tödlichen Verletzungen, - schweren Gesundheitsschäden, - Sachschäden oder - Schäden an den Geräten führen! Die Überspannungen, denen das Gerät an den Anschlussklemmen ausgesetzt wird, müssen auf den Wert der Überspannungskategorie II...
-
Seite 4: Systembescheibung
NE216 2 Systembeschreibung 2.1 Beschreibung Das Gerät besteht aus: - einem 5-stelligen Vorwahlzähler mit zwei Vorwahlen - einem 8-stelligen Summenzähler LED-Symbolanzeige P1 Vorwahlwert 1 P2 Vorwahlwert 2 P1 blinkt, Vorwahl P1 erreicht P2 blinkt, Vorwahl P2 erreicht Bedienfeld Umschalttaste für Funktionsanzeige, Quittiertaste Rückstelltaste... -
Seite 5: Gerät Anschliessen
NE216 3 Gerät anschliessen In diesem Kapitel wird Ihnen zuerst die Anschlussbelegung sowie ei- nige Anschlussbeispiele vorgestellt. In den Kapiteln 3.1 bis 3.6 finden Sie konkrete Hinweise und tech- nische Daten für die einzelnen Anschlüsse. Anschlussbelegung Relais-Ausgänge Elektronische Ausgänge Anschlussbelegung Relais-Ausgänge und elektronische Ausgänge... -
Seite 6: Betriebsspannung Anschliessen
NE216 Litzenanschluss aus Gründen des Berührungsschutzes nach EN 61010 nur mittels Aderendhülsen mit Isolierstoffkappen. Vom Werk unbelegte Anschlüsse nicht anderweitig belegen. Es wird empfohlen, alle Sensor-Anschlussleitungen abzuschirmen und die Abschirmung einseitig zu erden. Beidseitige Erdung wird empfohlen bei HF-Störung und falls bei grösseren Entfernungen Potential- Ausgleichsleitungen installiert sind. -
Seite 7: Signalausgänge Belegen (Elektronisch)
NE216 Max. Schaltleistung Max. Schaltspannung Max. Schaltstrom 150 VA/30 W 250 V Der Anwender muss dafür sorgen, dass bei einem Störfall eine Schaltlast von 8 A/150 VA (W) nicht überschritten wird. Funkenlö- schung intern mit 2 Zink-Oxyd-Varistoren (275 V). Die Ausgangsrelais des Gerätes (1 Relais oder mehrere) dürfen in der Summe max. -
Seite 8: Anschlussbeispiele
NE216 3.5 Anschlussbeispiele Sensor Anschlussbelegung Programmierung Kontakt Zählfrequenz: Spur A Zeile 31 auf 1 = 25 Hz +24 V Zeile 31 auf 2 = 3 Hz Näherungsschalter PNP oder NPN Spur A Eingangslogik: +24 V Zeile 33 auf 0 = PNP Zeile 33 auf 1 = NPN Namur ohne Ex.-Schutz... -
Seite 9: Schnittstellen Anschliessen
NE216 3.7 Schnittstellen anschliessen (Option) Folgende Funktionen kann die serielle Schnittstelle ausführen: - Daten abrufen - Parameter programmieren Schnittstellenparameter sind: - die Übertragungsgeschwindigkeit (Baudrate), - das Paritybit, - die Anzahl der Stoppbits, - Adresse, mit der der Zähler von einem Master angesprochen wird. - Seite 10 NE216 Aktueller Zählerstand Nach Einschalten des Zählers oder bei Anwahl durch die Taste erscheint 1 Sekunde lang in der Anzeige „C“. Danach ist der aktuelle Zählerstand ablesbar. ➜ Zählerstand PC ablesen. Rückstellen ➜ Taste drücken. Vorwahlwert P1 Ablesen ➜ Taste drücken.
-
Seite 11: Programmierebene
NE216 Ablesen ➜ Taste drücken. In der Anzeige erscheint 1 Sekunde lang „SF“. Danach springt die Anzeige auf den aktuellen Skalierungsfaktor SF. Skalierungsfaktor SF über Tasten eingeben. Ändern ➜ Der Einstellbereich von 0.0001 bis 999.99 wird durch Verschieben des Dezimalpunktes erreicht. Dezimalpunkt über Taste wählen und über Taste... - Seite 12 NE216 Code eingeben Code über die Tasten eingeben. Taste zur Quittierung drücken. Von der Bedienerebene wird in die Programmierebene geschaltet. Falscher Code Wird ein falscher Code eingegeben erscheint „Error“ in der Anzeige solange die Taste gedrückt wird. Nach 15 s wird automatisch in die Bedienerebene zurückgeschaltet.
- Seite 13 NE216 Programmierfeld 2 Hier werden die einzelnen Betriebsparameter für den Bedienerzugriff gesperrt oder freigegeben. ● „Stat“ erscheint in der oberen Anzeige. In der Anzeige erscheint 1 Sekunde lang die Bezeichnung für die ausgewählte Zeile „PC“, „P1“, „P2“, „tot“, „SC“ und „SF“. Danach springt die Anzeige auf StAt und den aktuellen Status-Wert.
- Seite 14 NE216 Programmierfeld 3 Hier werden alle maschinenbedingten Funktionen und Werte sowie die Schnittstellenparameter programmiert. Die Werkseinstellung ist jeweils durch einen * gekennzeichnet. Zeile 21 Betriebsarten Hauptzähler 0 * Addierend, Endsignal bei P2, Rückstellung auf SC Subtrahierend, Endsignal bei SC, sofern Programmierung mit automatischer Rückstellung (Zeile 23) erfolgt diese bei SC...
- Seite 15 NE216 Zeile 34 Funktion Steuereingang 1 (Anschluss 9) 0 * PC - Hauptzähler - Reset statisch PC - Hauptzähler - Reset flankenaktiv tot - Summenzähler - Reset flankenaktiv Stopp (PC - Hauptzähler und tot - Summenzähler) Hold (PC - Hauptzähler und tot - Summenzähler) Programmiersperre Keylock (Vorwahländerung und Programmierung gesperrt)
-
Seite 16: Betriebsarten Und Vorwahlmode
NE216 Zeile 44 Schnelle Vorwahlerkennung 0 * Standard Vorwahlerkennung Schnelle Vorwahlerkennung P2, Verzögerungszeit 30...60 s. Nur bei addierender Betriebsart, Zeile 21 = 0, und Zählweise 0, 3, 4, 5, unter Zeile 30. (Für P1 gilt generell 0.5...2.5 ms) Zeile 50... -
Seite 17: Zählweisen Für Haupt- Und Summenzähler (Input Mode)
NE216 5.2 Zählweisen für Haupt- und Summenzähler (input mode) Zähleingang Spur A, Richtungsumkehr Spur B (Up/Down) Die addierende bzw. sub- trahierende Zählrichtung wird automatisch durch die Wahl der Betriebsart in Programmierzeile 21 ein- gestellt (Diagramm bei ad- dierender Betriebsart). Bei Bedarf kann Eingang Spur B zur Zählrichtungsumkeh-... -
Seite 18: Ausgangsverhalten (Output Mode)
NE216 5.3 Ausgangsverhalten (output mode) Das Verhalten der Signalausgänge wird durch folgende Einstellun- gen im Programmierfeld 3 bestimmt: Betriebsart, Vorwahlmode, Rückstellart, Übernahme der Vorwahlen, Ausgangslogik und die Aus- gangszeit P1, P2 als Impuls oder Dauersignal Die nachstehenden Diagramme zeigen einige Beispiele:... -
Seite 19: Technische Daten
NE216 6 Technische Daten Technische Daten - elektrisch Betriebsspannung 24/48 VAC ±10 % (50/60 Hz) 85...265 VAC (50/60 Hz) 12...30 VDC, 5 % RW Leistungsaufnahme 5 VA, 5 W Sensorversorgung 24/48 VAC: 10...26 VDC / 60 mA 85...265 VAC: 24 VDC ±20 % / 100 mA 12...30 VDC: 9...28 VDC / 100 mA... - Seite 20 NE216 Technische Daten - mechanisch Umgebungstemperatur 0...+50 °C Lagertemperatur -20...+70 °C Relative Luftfeuchte 80 % nicht betauend Anschluss Schraubklemme steckbar Aderquerschnitt 1,5 mm² Schutzart DIN EN 60529 IP 65 (frontseitig mit Dichtung) Bedienung / Tastatur Folie mit Kurzhubtasten Gehäuseart Einbaugehäuse...
-
Seite 21: Abmessungen
NE216 6.1 Abmessungen 6.2 Fehlermeldungen Fehler muss im Werk behoben werden. Abläufe zu schnell, z.B. sehr kleine Abstände zwischen den Vor- wahlen bei hoher Zählfrequenz. Fehlermeldung kann mit Taste gelöscht werden. ● www.baumer.com... -
Seite 22: Bestellbezeichnung
NE216 7 Bestellbezeichnung NE216. AX01 Betriebsspannung 24/48 VAC 85...265 VAC 12...30 VDC Ausgänge Relais Ausgänge Elektronische Ausgänge Schnittstelle Ohne Schnittstelle RS485 www.baumer.com... - Seite 23 NE216 Operating Instructions Electronic preset counter NE216 Contents Page General / Safety instructions System description Description Block diagram Connecting Connecting the voltage supply Assignment signal output „relay“ Assignment signal output „electronic“ Assignment signal inputs Typical connections Connecting the sensor supply...
-
Seite 24: General Information
NE216 General Information In the following you will find the explanations of the symbols used in this operating manual. Explanation of symbols ➜ This symbol indicates activities to be carried out. ● This symbol indicates supplementary technical information. This symbol is located before texts to which particular attention is to be paid to ensure proper use of the product. - Seite 25 NE216 Operation not covered by the specified descriptions/parameters is improper and can lead to - fatal injuries, - serious damage to health, - property damage or - damage to the units in conjunction with the systems/machines/processes to be controlled/monitored! The overvoltages to which the units are subjected at the connection...
-
Seite 26: System Description
NE216 2 System description 2.1 Description The device comprises - a 5-digit preset counter with 2 settings - an 8-digit totalizer LED display P1 Preset 1 P2 Preset 2 P1 blinks, preset P1 reached P2 blinks, preset P2 reached Control panel Key for display of functions, confirmation key... -
Seite 27: Connecting
NE216 3 Connecting This section describes the terminal assignments, accompanied by an example of a typical connection. Sections 3.1 to 3.6 contain specific instructions and technical data relating to the individual terminals. Assignment Relay outputs Electronic outputs Connecting assignment Relay outputs and electronic outputs... -
Seite 28: Connecting The Voltage Supply
NE216 Litz contact only by means of connector sleeves with insulating enclosures for reasons of shock protection according to EN 61010. Do not otherwise assign contacts that have been left unassigned ex factory. We recommend to screen all sensor terminal leads and to ground the shield on one side. -
Seite 29: Assignment Signal Inputs
NE216 Max. rating Max. voltage Max. current 150 VA/30 W 250 V The user must take care that, in case of disturbance, the contact rating of 8 A / 150 VA (W) is not exceeded. Internal spark suppressi- on by means of zinc-oxide varistor (275 V). The output relays of the instrument (1 relay or several) may in total switch 5 x per minute at the most. -
Seite 30: Examples Of Connection
NE216 3.5 Examples of connection Sensor Contact assignment Programming Contact Counting rate: Track A Line 31 to 1 = 25 Hz +24 V Line 31 to 2 = 3 Hz Proximity switch PNP or NPN Track A Input logic: +24 V... -
Seite 31: Interface Connection
NE216 3.7 Interface connection The serial interface can perform the following functions: - retrieve data - program parameters Interface parameters are: - transmission speed (baud rate), - parity bit, - number of stop bits, - address of controller for master. - Seite 32 NE216 Current count After the counter has been turned on or upon selection via , „C“ appears for one second on the display. The current count is then displayed for reading. ➜ Read count PC. Clear ➜ Press key. Preset P1 Read ➜...
-
Seite 33: Programming Mode
NE216 Read ➜ Press key. „SF“ appears for one second on the display. The display then jumps to the current scaling factor SF . ➜ Enter scaling factor SF via Modify The setting range from 0.0001 to 999.99 is attained by shifting the decimal point. - Seite 34 NE216 Enter code Enter code via keys. Press key to confirm. The instrument switches from the operator to the programming level. Wrong code If a wrong code has been entered, „Error“ is displayed as long as remains pushed. After 15 s the instrument switches automatical- ly back to the operator level.
- Seite 35 NE216 Programming field 2 The individual operation parameters for operator access are disabled or enabled here. ● „Stat“ appears on the display. The denominations of the chosen line „PC“ , „P1“ , „P2“ , „tot“ , „SC“ and „SF“ are displayed for one second.
- Seite 36 NE216 Programming field 3 All functions and values as well as interface parameters conditioned by the machinery are programmed here. Each factory setting is marked as such by *. Line 21 Operating modes main counter 0 * Adding, final signal at P2, reset to SC Subtracting, final signal at SC;...
- Seite 37 NE216 Line 34 Function control input 1 (Contact 9 ) 0 * PC - Main counter - Reset static PC - Main counter - Reset edge-triggered tot - Totalizer - Reset edge-triggered Stop (PC - Main counter and tot - Totalizer)
-
Seite 38: Operating And Preset Mode
NE216 Line 44 Rapid preset recognition 0 * Standard preset recognition Rapid preset recognition P2, delay period min. 30 s, max. 60 s. Only in case of adding operation mode, Line 21 = 0, and counting mode 0, 3, 4, 5, under line 30. - Seite 39 NE216 5.2 Counting modes for main counter and totalizer (input mode) Counting input track A, Reversal track B (Up/ Down) The adding and/or subtrac- ting counting directions are automatically set when se- lecting the operating mode in programming line 21 (diagram for adding mode).
- Seite 40 NE216 5.3 Output (output mode) The behaviour of the signal outputs is defined by the following set- tings under the programming field 3: Operating mode, preset mode, reset mode, take-over of presets, output logic and output time P1, P2 as momentary...
-
Seite 41: Technical Data
NE216 6 Technical data Technical data - electrical ratings Voltage supply 24/48 VAC ±10 % (50/60 Hz) 85...265 VAC (50/60 Hz) 12...30 VDC, 5 % RW Power consumption 5 VA, 5 W Sensor supply 24/48 VAC: 10...26 VDC / 60 mA 85...265 VAC: 24 VDC ±20 % / 100 mA... - Seite 42 NE216 Technical data - mechanical design Ambient temperature 0...+50 °C Storing temperature -20...+70 °C Relative humidity 80 % non-condensing E-connection Plug-in screw terminals Core cross-section 1.5 mm² Protection DIN EN 60529 IP 65 face with seal Operation / keypad Membrane with softkeys...
-
Seite 43: Dimensions
NE216 6.1 Dimensions 6.2 Error messages Error must be fixed at the factory. Sequences are too quick, e.g. very short intervals between presets at high counting rate. ● Message can be cleared by pushing www.baumer.com... -
Seite 44: Part Number
NE216 7 Part number NE216. AX01 Voltage supply 24/48 VAC 85...265 VAC 12...30 VDC Outputs Relay outputs Electronic outputs Interface Without interface RS485 www.baumer.com...
