NE216
Programmierung
Vorwahlmode:
Zeile 22 auf 0 = Stufenvor-
wahl
Rückstellart: Zeile 23 auf 1
ohne automatische Rück-
stellung
Ausgangszeit P1, P2: Zeile
41, 42 auf Impuls oder Dauer.
Vorwahlmode:
Zeile 22 auf 0 = Stufenvor-
wahl
Rückstellart: Zeile 23 auf 0
mit automatischer Rückstel-
lung.
Vorwahlmode:
Zeile 22 auf 1 = Schlepp-
vorwahl
VW (P1) entspricht dem
Abstand P1 vor P2. Bei
Veränderung von P2 wird P1
nachgezogen.
Betriebsart:
Zeile 21 auf 2 = OUT P2 bei
SC, automatische Rückstel-
lung bei 0
Vorwahlmode: Zeile 22 auf
0 = Stufenvorwahl.
Vorwahlmode:
Zeile 22 auf 0 = Stufenvor-
wahl. Rückstellart: Zeile 23
auf 1 ohne automatische
Rückstellung
Funktion Steuereingang 1:
Zeile 34 auf 9. OUT P1/OUT
P2 werden durch ein Signal
auf Steuereingang 1 (Ein St1)
aktiviert und der Zählerstand
zurückgesetzt.
18
5.3 Ausgangsverhalten (output mode)
Das Verhalten der Signalausgänge wird durch folgende Einstellun-
gen im Programmierfeld 3 bestimmt: Betriebsart, Vorwahlmode,
Rückstellart, Übernahme der Vorwahlen, Ausgangslogik und die Aus-
gangszeit P1, P2 als Impuls

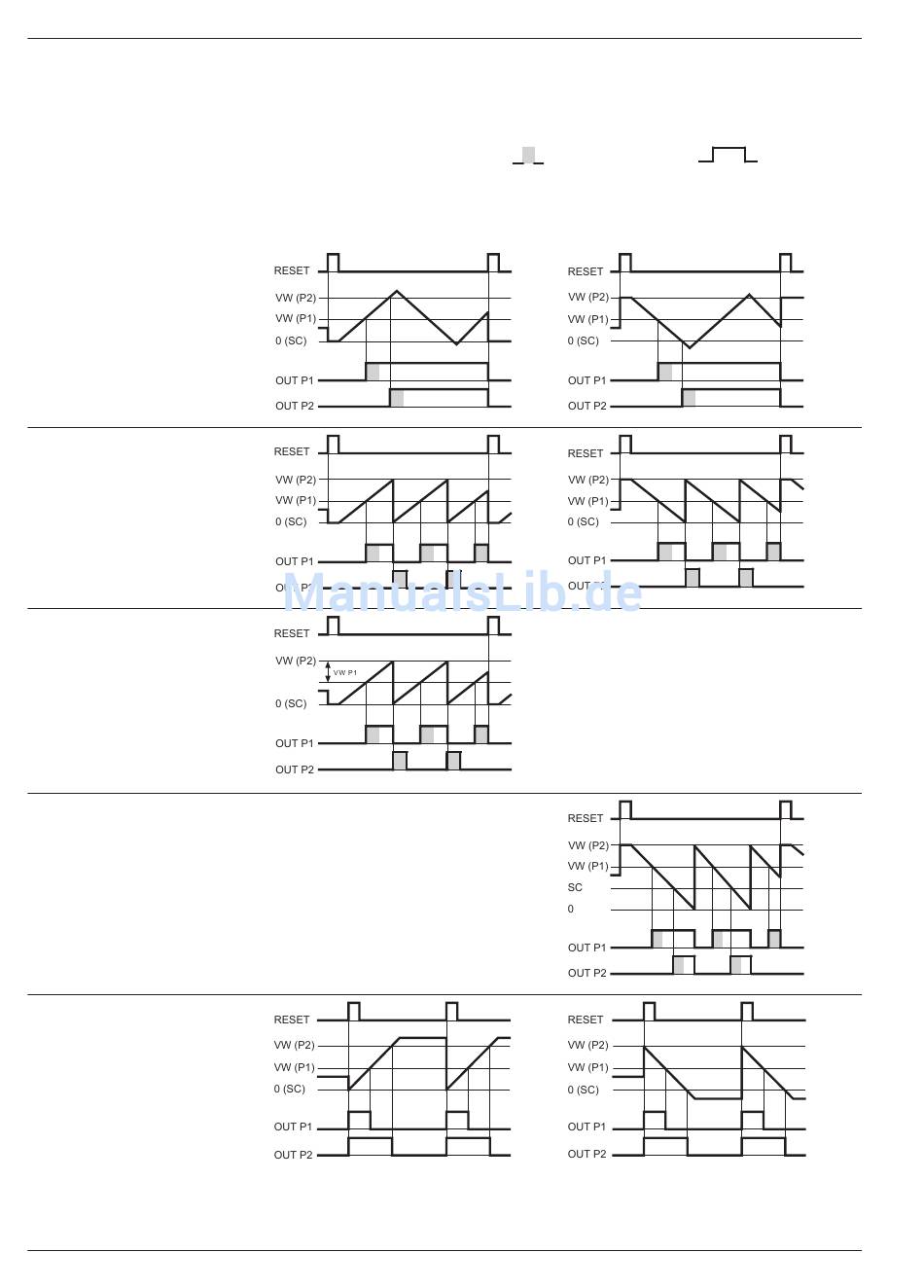

Die nachstehenden Diagramme zeigen einige Beispiele:
Betriebsart:
Zeile 21 auf 0 = addierend
www.baumer.com
oder Dauersignal
Betriebsart:
Zeile 21 auf 1 = subtrahierend
.
