Betriebsanleitung
Vorwahlzähler / Zeitzähler NE131
Einbau

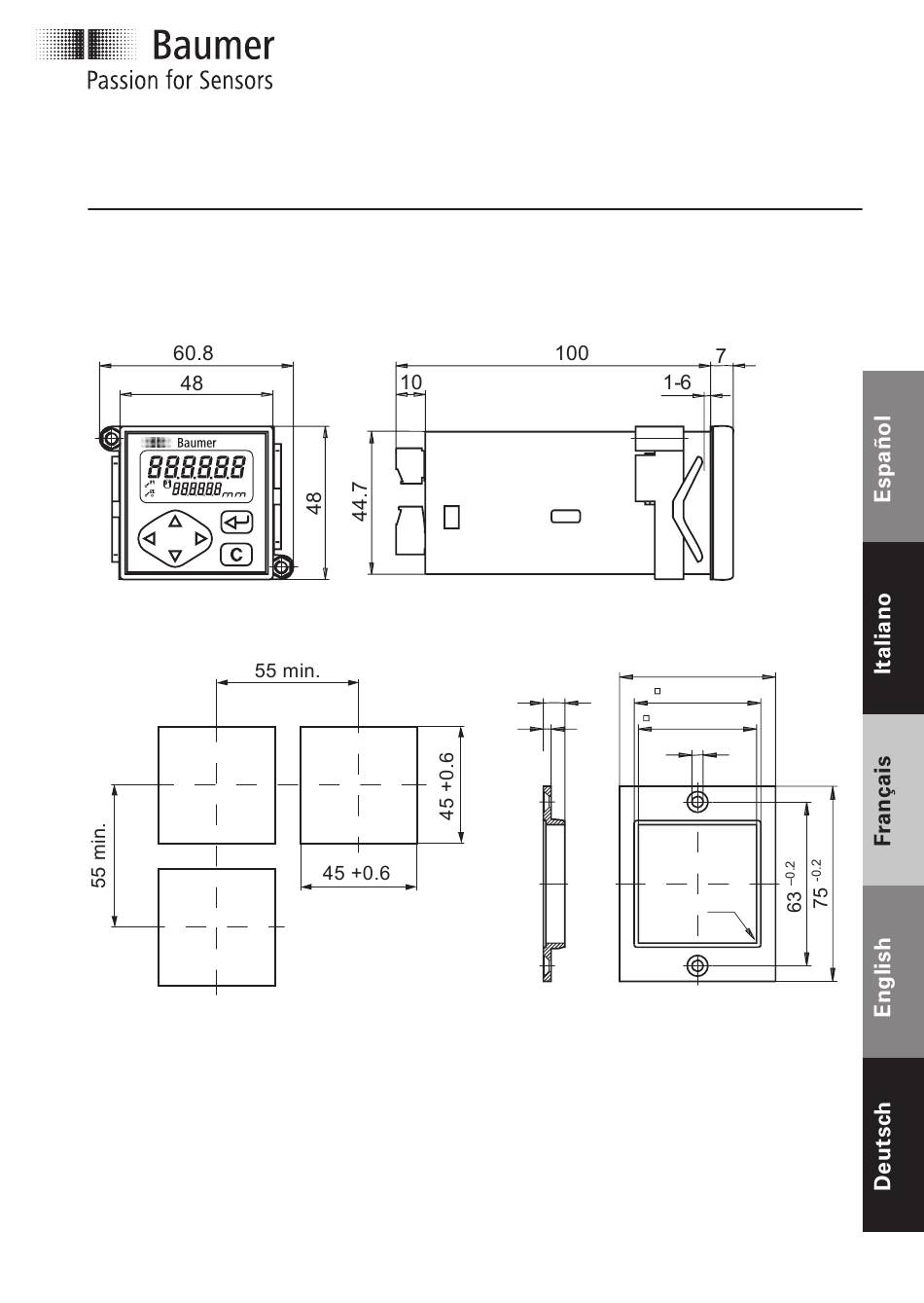

Das Gerät ist als Einbaugerät in Innenräumen konzipiert. Abmessungen,
Einbauausschnitt sowie das Zubehör ersehen Sie aus den nachfolgenden
Zeichnungen.
Einbauausschnitt
1. Gerät mit Dichtung von vorne in den Einbauausschnitt schieben.
2. Spannrahmen von hinten über das Gehäuse schieben und einrasten.
Baumer IVO GmbH & Co. KG
Dauchinger Strasse 58-62
Phone +49 7720 942-0
www.baumer.com
10.13
171.54.159/8
•
DE-78056 Villingen-Schwenningen
•
Fax +49 7720 942-900
•
info.de@baumerivo.com
•
81005126
•
Adapterplatte Z 118.033
60
8.3
48.7
3
45.45
4.3
-0.2
-0.6
–0.25
R1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Baumer NE131

Inhaltszusammenfassung für Baumer NE131

  • Seite 1 48.7 –0.25 45.45 1. Gerät mit Dichtung von vorne in den Einbauausschnitt schieben. 2. Spannrahmen von hinten über das Gehäuse schieben und einrasten. Baumer IVO GmbH & Co. KG Dauchinger Strasse 58-62 DE-78056 Villingen-Schwenningen • Phone +49 7720 942-0 Fax +49 7720 942-900 •...

  • Seite 2: Sicherheitshinweise

    NE131 Sicherheitshinweise Dieses Gerät ist nach den geltenden Regeln der Technik gebaut und geprüft. Das Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zu- stand verlassen. Benutzen Sie das Gerät nur in technisch einwandfreiem Zustand, bestim- mungsgemäss, sicherheits- und gefahrenbewusst, unter Beachtung der Be- triebsanleitung.
  • Seite 3 NE131 Installation Anschluss Das Gerät wird über die beigefügten steck- baren Schraubklemmen angeschlossen. Der max. Aderquerschnitt beträgt 1,5 mm Anschlussbelegung 1 Betriebsspannung AC/DC (siehe Typenschild) 2 Betriebsspannung AC/DC (siehe Typenschild) 3 Gemeinsamer Anschluss Count, Reset 4 Count 5 Reset Endkontakt = P1 bei...

  • Seite 4: Technische Daten

    NE131 Technische Daten Technische Daten - elektrisch Betriebsspannung 85...265 VAC (50/60 Hz), 10...30 VAC/VDC Leistungsaufnahme 1,5 VA, 2 W Anzeige LCD, 7-Segment, 2-zeilig, hinterleuchtet Stellenzahl 6-stellig Ziffernhöhe 7 mm (Zählerstand), 4 mm (Vorwahlwert) Funktionen Vorwahlzähler Skalierungsfaktor 0,0001...9999,99 Zählweise Addierend oder subtrahierend Zählfrequenz...

  • Seite 5: Bedienung

    NE131 Bedienung Display- und Tastenfunktionen Vorwahlanzeige P1 (P2) Zählerstand Display-Anwahl / Wert Vorwahlwert um 1 erhöhen (Totalisator) Eingabe starten Ziffer Masseinheit nach links / rechts Eingabequittierung Display-Anwahl / Wert um 1 verringern Rückstellung Vorwahleingabe Beispiel: P1 auf 30 einstellen Taste Funktion Bestehenden Vorwahlwert löschen...
  • Seite 6 NE131 Totalisator rückstellen Wählen Sie über die Taste den Totalisator an, das Display zeigt ∑ an. Jetzt drücken Sie die Taste der Anzeigewert des Totalisators blinkt. Nun drücken Sie die Taste um den Totalisator zurückzustellen. Einstellung der Funktionen Im Konfigurationsmenü ersehen Sie die Funk- tionseinstellungen die beim ersten Einschalten des Zählers wirksam sind (Werkseinstellung).
  • Seite 7 NE131 Programmnummer und Version anzeigen gedrückt halten, Netzspannung einschalten Anzeige Beispiele Programmnummer P01 01 -Taste drücken Programmversion 1.20 Umschaltung zu Bedienmenü -Taste drücken Konfigurations-Display Das Display zeigt hier auf einen Blick die Menü- zeilen-Nr. und den Funktionswert bzw. die Funk- tions-Nr.
  • Seite 8 NE131 Konfigurationsmenü Multifunktion 0 Impulszählung 1 Impulszählung mit Totalisator ∑ 2 Zeitzählung 3 Zeitzählung mit Zeit-Totalisator ∑ Skalierungs- 0.0001 faktor 9999.99 (max.) Betriebsart 0 addierend 0,1,2,3...P1...P2* 1 subtrahierend P2*...P1...3.2.1,0 Vorwahl- 0 Stufenvorwahl nach P1 folgt P2 mode* 1 Schleppvorwahl P1 = Differenz vor P2...
  • Seite 9 NE131 Dezimalpunkt/ 0 0 / 999.99 s Zeitbereich 1 0.0 / 999.59.9 min 2 0.00 / 9999.59 min 3 0.000 / 9999.59 h 4 0.0000 / 999999 h (ab Programmversion 1.20) Zählfrequenz 0 25 Hz 1 1 kHz (nur bei DC-Ansteuerung)
  • Seite 46 NE131 www.baumer.com...
  • Seite 47 NE131 www.baumer.com...
  • Seite 48 NE131 Irrtum sowie Änderungen in Technik und Design vorbehalten. Subject to modification in technic and design. Errors and omissions excepted. Sous réserve de modifications et d’erreur dans la technique et le design. Salvo errores u omisiones. Reservado el derecho a introducir cambios técnicos y de diseño.
