Baumer NE216 Betriebsanleitung Seite 15

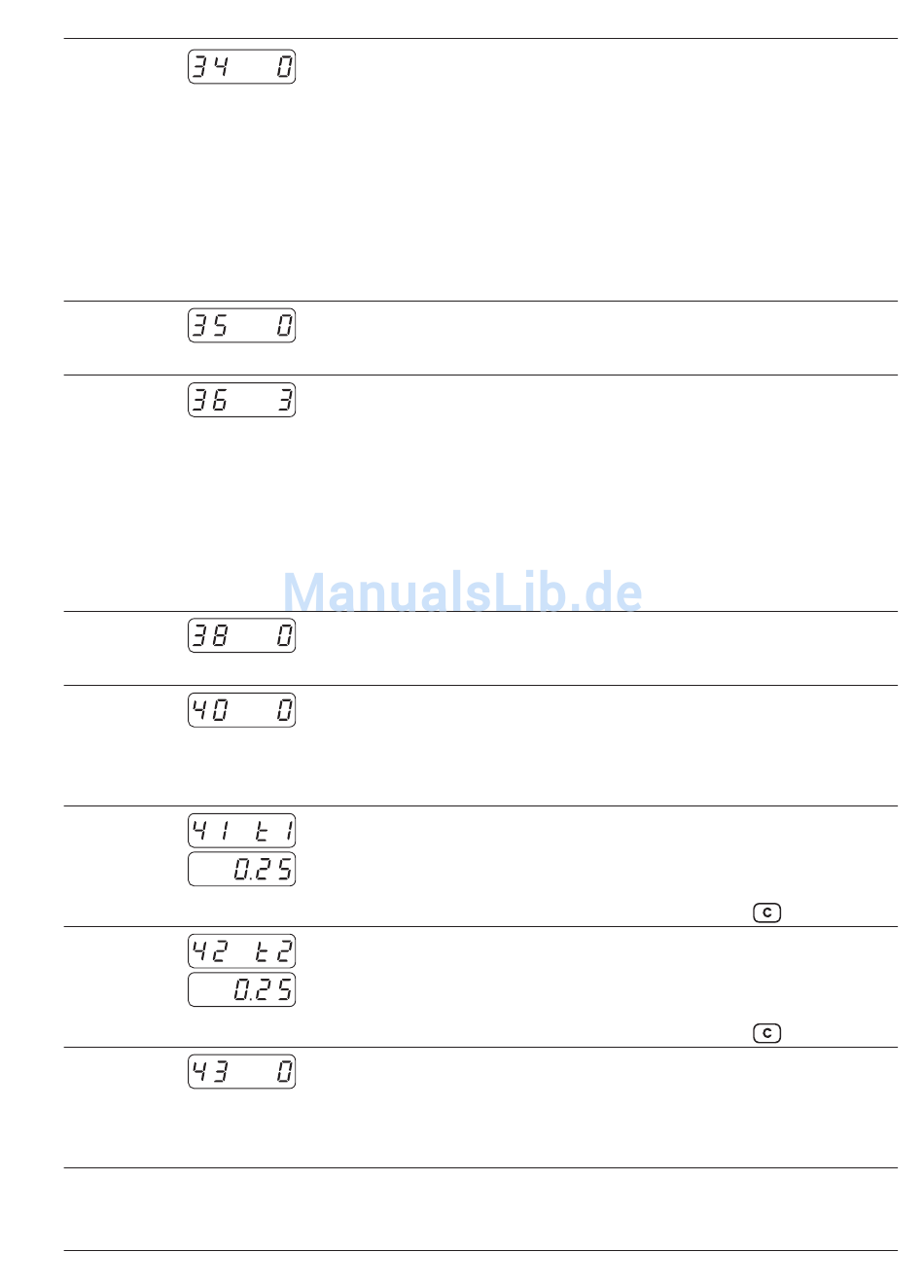

Zeile 34
Zeile 35
Zeile 36
Zeile 38
Zeile 40
Zeile 41
Zeile 42
Zeile 43
Funktion Steuereingang 1 (Anschluss 9)
0 * PC - Hauptzähler - Reset statisch
1 PC - Hauptzähler - Reset flankenaktiv
2 tot - Summenzähler - Reset flankenaktiv
3 Stopp (PC - Hauptzähler und tot - Summenzähler)
4 Hold (PC - Hauptzähler und tot - Summenzähler)
5 Programmiersperre
6 Keylock (Vorwahländerung und Programmierung gesperrt)
7 Print (nur bei Schnittstelle)
8 Ausgänge EIN
9 Ausgänge EIN und PC Hauptzähler - Reset flankenaktiv
Mindestimpulsdauer für Steuereingang 1
0 * 30 ms
1 100 µs
Funktion Steuereingang 2 (Anschluss 10)
0 PC - Hauptzähler - Reset statisch
1 PC - Hauptzähler - Reset flankenaktiv
2 tot - Summenzähler - Reset flankenaktiv
3 * Stopp (PC - Hauptzähler und tot - Summenzähler)
4 Hold (PC - Hauptzähler und tot - Summenzähler)
5 Programmiersperre
6 Keylock (Vorwahländerung und Programmierung gesperrt)
7 Print (nur bei Schnittstelle)
8 Ausgänge AUS
Übernahme der Vorwahlen P1, P2, SC
0 * Sofort wirksam
1 Bei der Rückstellung
Ausgangslogik
0 * Beide Ausgänge als Schliesser
1 P1 Öffner, P2 Schliesser
2 P1 Schliesser, P2 Öffner
3 Beide Ausgänge als Öffner
Ausgangszeit P1
0,01 s minimale Signaldauer
* 0,25 s
99,99 s maximale Signaldauer
LAtCH = Dauersignal (durch Drücken der Taste
Ausgangszeit P2
0,01 s minimale Signaldauer
* 0,25 s
99,99 s maximale Signaldauer
LAtCH = Dauersignal (durch Drücken der Taste
Zeitbereich Betriebsstundenzähler
0 * 999 s 99/100 s
1 99 min 59 s 9/10 s
2 999 min 59 s
3 999 h 59 min
www.baumer.com
NE216
)
)
15
