Anschlussbelegung Relais-Ausgänge
3 Gerät anschliessen
In diesem Kapitel wird Ihnen zuerst die Anschlussbelegung sowie
ein Anschlussbeispiel vorgestellt.
In den Kapiteln 3.1 bis 3.6 finden Sie konkrete Hinweise und tech-
nische Daten für die einzelnen Anschlüsse.

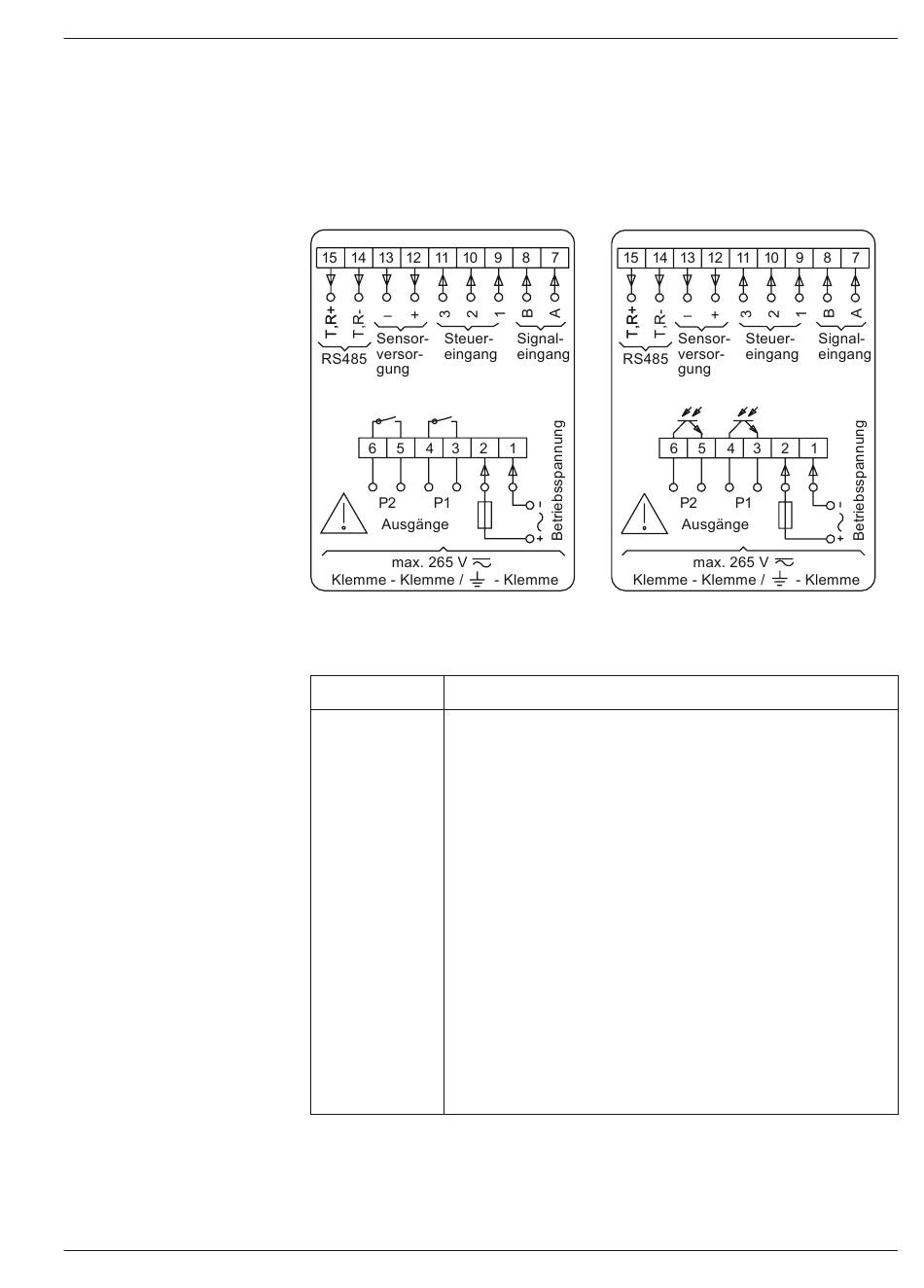

Anschlussbelegung
Relais-Ausgänge und Elektronische Ausgänge
Anschluss
Funktion
1
Betriebsspannung (-)
2
Betriebsspannung (+)
3
Relaisausgang P1 / Ausgang P1
4
Relaisausgang P1 / Ausgang P1
5
Relaisausgang P2 / Ausgang P2
6
Relaisausgang P2 / Ausgang P2
7
Signaleingang Spur A (Start)
8
Signaleingang Spur B
9
Steuereingang 1 (Hauptzähler Reset)
10
Steuereingang 2 (Hauptzähler Stopp)
11
Steuereingang 3 (Summenzähler Reset)
12
Sensorversorgung (+)
13
Sensorversorgung (–)
14
Option RS485 (T,R-)
15
Option RS485 (T,R+)
