Seite 1: Inhaltsverzeichnis
Error messages 22 / 44 Bestellbezeichnung Part number 22 / 44 06.13 171.51.304/7 81005198 Baumer IVO GmbH & Co. KG • • Irrtum sowie Änderungen in Dauchinger Strasse 58-62 DE-78056 Villingen-Schwenningen • Technik und Design vorbehalten. Phone +49 7720 942-0 Fax +49 7720 942-900 •...
Seite 2: Allgemeines
NE134 Allgemeines Nachfolgend ﬁnden Sie die Erklärungen der verwendeten Symbole dieser Betriebsanleitung. Zeichenerklärung ➜ Dieses Zeichen bedeutet ausführende Tätigkeiten. ● Dieses Zeichen steht für ergänzende technische Informationen. Dieses Symbol steht vor jenen Textstellen, die besonders zu beachten sind, damit der ordnungsgemässe Einsatz des Gerätes gewährleistet ist.
Seite 3 NE134 Der Betrieb ausserhalb der angegebenen Beschreibungen/Parameter ist nicht bestimmungsgemäss und kann in Verbindung mit den zu steuernden/überwachenden Anlagen/Maschinen/Prozessen zu - tödlichen Verletzungen, - schweren Gesundheitsschäden, - Sachschäden oder - Schäden an den Geräten führen! Die Überspannungen, denen das Gerät an den Anschlussklemmen ausgesetzt wird, müssen auf den Wert der Überspannungskategorie II...
Seite 4: Systembeschreibung
NE134 Systembeschreibung Beschreibung 60.8 - einem 6-stelligen Vorwahlzähler mit 1 oder 2 Vorwahlen - einem 6-stelligen Nebenzähler mit 1 oder ohne Vorwahl - einem 8-stelligen Summenzähler LCD-Symbolanzeige Aktueller Zählerstand P1 - Vorwahlwert 1 P2 - Vorwahlwert 2 Schaltzustand von Vorwahl P1 Schaltzustand von Vorwahl P2 b - Nebenzähler...
Seite 5: Gerät Anschliessen
NE134 Gerät anschliessen In diesem Kapitel wird Ihnen zuerst die Anschlussbelegung sowie ein Anschlussbeispiel vorgestellt. In den Kapiteln 3.1 bis 3.6 ﬁnden Sie konkrete Hinweise und tech- nische Daten für die einzelnen Anschlüsse. Anschlussbelegung Relais-Ausgänge Elektronische Ausgänge Anschlussbelegung Relais-Ausgänge und Elektronische Ausgänge...
Seite 6: Betriebsspannung Anschliessen
NE134 Litzenanschluss aus Gründen des Berührungsschutzes nach EN 61010 nur mittels Aderendhülsen mit Isolierstoffkappen. Vom Werk unbelegte Anschlüsse nicht anderweitig belegen. Es wird empfohlen, alle Sensor-Anschlussleitungen abzuschirmen und die Abschirmung einseitig zu erden. Beidseitige Erdung wird empfohlen bei HF-Störung und falls bei grösseren Entfernungen Potential- Ausgleichsleitungen installiert sind.
Seite 7: Signalausgänge Belegen (Elektronisch)
NE134 Max. Schaltleistung Max. Schaltspannung Max. Schaltstrom 150 VA/30 W 250 V Der Anwender muss dafür sorgen, dass bei einem Störfall eine Schaltlast von 8 A/150 VA (W) nicht überschritten wird. Funkenlö- schung intern mit 2 Zink-Oxyd-Varistoren (275 V). Die Ausgangsrelais des Gerätes (1 Relais oder mehrere) dürfen in der Summe max.
Seite 8: Anschlussbeispiele
NE134 Anschlussbeispiele Sensor Anschlussbelegung Programmierung Kontakt Zählfrequenz: Spur A Zeile 31 auf 1 = 25 Hz +24 V Zeile 31 auf 2 = 3 Hz Näherungsschalter PNP oder NPN Spur A Eingangslogik: +24 V Zeile 33 auf 0 = PNP Zeile 33 auf 1 = NPN Namur ohne Ex.-Schutz...
Seite 9: Bedienerebene
NE134 Diese Schnittstellenparameter können in der Programmierebene (Zeilen 51, 52, 53 und 54) eingestellt werden. RS485 Halbduplex-Übertragung mit den Eigenschaften: - symmetrisch - 2 Leitungen - Mehrpunkt-Verbindung – Sender und Empfänger (max. 32 Geräte) - Datenübertragungslänge: max. 1500 m ➜ Anschlüsse 14 (T,R-) und 15 (T,R+) entsprechend belegen.
Seite 10 NE134 Aktueller Zählerstand In der oberen Anzeige wird der aktuelle Zählerstand angezeigt. In der unteren Anzeige wird Vorwahlwert P2 oder ein Parameter nach Auswahl in Programmierzeile 27 angezeigt. ➜ Zählerstand und z. B. Vorwahlwert P2 ablesen. Rückstellen ➜ Taste drücken.
Seite 11 NE134 Beispiel Bei einer Längenmessung mit Drehgeber und Messrad beträgt der Umfang des Messrades 200 mm, der Drehgeber liefert 500 Impulse pro Umdrehung. Die Messung soll in mm dargestellt werden. Bei diesem Beispiel wird der Skalierungsfaktor wie folgt berechnet: Umfang Skalierungsfaktor = = 0.4000...
Seite 12: Programmierebene
NE134 Programmierebene In der Programmierebene werden Betriebsparameter eingestellt. Die Pro- grammierebene ist in 3 Programmierfelder gegliedert. Der Zutritt wird durch einen 4-stelligen Code oder über einen Steuereingang geschützt. 1. Programmierfeld Hier können alle Betriebsparameter angewählt und geändert wer- den. Es werden auch die Betriebsparameter angezeigt, die für den Bediener gesperrt sind.
Seite 13 NE134 Programmierfeld 1 Hier können alle Betriebsparameter angewählt und geändert werden. Es werden auch die Betriebsparameter angezeigt, die für den Bedie- ner gesperrt sind. Zeile 1 PC - Hauptzähler (aktueller Zählerstand) Zeile 2 P1 - Vorwahlwert 1 Zeile 3 P2 - Vorwahlwert 2...
Seite 14 NE134 Zeile 11 PC - Hauptzähler Zeile 12 P1 - Vorwahlwert 1 Zeile 13 P2 - Vorwahlwert 2 Zeile 14 SC - Setzwert Zeile 15 tot - Summenzähler Zeile 16 b - Nebenzähler Zeile 17 SF - Skalierungsfaktor Strichlinie signalisiert das Ende des zweiten Programmierfeldes.
Seite 15 NE134 Zeile 26 Angabe der Masseinheit im Display 0 * Ohne Masseinheit Zeile 27 Zuordnung der unteren Anzeige In der oberen Anzeige wird immer der aktuelle Wert angezeigt. Ohne untere Anzeige P1 - Vorwahlwert 2 * P2 - Vorwahlwert SC - Setzwert tot - Summenzähler...
Seite 16 NE134 Zeile 35 Mindestimpulsdauer für Steuereingang 1 0 * 30 ms 100 µs Zeile 36 Funktion Steuereingang 2 (Anschluss 10) PC - Hauptzähler - Reset statisch PC - Hauptzähler - Reset ﬂankenaktiv 2 * PC - Hauptzähler - Stopp Hold...
Seite 17: Betriebsarten
NE134 Zeile 51 Baudrate 0 * 4800 Baud Die Programmierzeilen 51-54 2400 Baud werden nur bei Ausführungen mit 1200 Baud Schnittstelle angezeigt. 600 Baud Zeile 52 Parity 0 * Even Parity (7 Datenbits) Odd Parity (7 Datenbits) No Parity (8 Datenbits)
Seite 18: Zählweisen Für Haupt- Und Summenzähler (Input Modes)
NE134 Zählweisen für Haupt- und Summenzähler (input modes) Zähleingang Spur A, Richtungsumkehr Spur B (Up/Down) Die addierende bzw. sub- trahierende Zählrichtung wird automatisch durch die Wahl der Betriebsart in Programmierzeile 21 ein- gestellt (Diagramm bei ad- dierender Betriebsart). Bei Bedarf kann Eingang Spur B zur Zählrichtungsumkeh-...
Seite 19: Programmierung
NE134 Ausgangsverhalten (output modes) Das Verhalten der Signalausgänge wird durch folgende Einstellun- gen im Programmierfeld 3 bestimmt: Betriebsart, Vorwahlmode, Rückstellart, Übernahme der Vorwahlen, Ausgangslogik und die Aus- gangszeit P1, P2 als Impuls oder Dauersignal Die nachstehenden Diagramme zeigen einige Beispiele:...
Seite 20: Zählweisen (Input Mode)
NE134 Technische Daten Technische Daten - elektrisch Betriebsspannung 24/48 VAC ±10 % (50/60 Hz) 85...265 VAC (50/60 Hz) 12...30 VDC, 5 % RW Leistungsaufnahme 5 VA, 5 W Sensorversorgung 24/48 VAC: 10...26 VDC / 60 mA 85...265 VAC: 24 VDC ±20 % / 100 mA 12...30 VDC: 9...28 VDC / 100 mA...
Seite 21 NE134 Technische Daten - mechanisch Umgebungstemperatur 0...+50 °C Lagertemperatur -20...+70 °C Relative Luftfeuchte 80 % nicht betauend Anschluss Schraubklemme steckbar Aderquerschnitt 1,5 mm² Schutzart DIN EN 60529 IP 65 frontseitig mit Dichtung Bedienung / Tastatur Folie mit Kurzhubtasten Gehäuseart Einbaugehäuse...
Seite 22: Abmessungen
NE134 Abmessungen Fehlermeldungen Fehler muss im Werk behoben werden. Abläufe zu schnell, z.B. sehr kleine Abstände zwischen den Vor- wahlen bei hoher Zählfrequenz. ● Fehlermeldung kann mit Taste gelöscht werden. Bestellbezeichnung NE134. AX01 Betriebsspannung 24 / 48 VAC 85...265 VAC 12...30 VDC...
Seite 23 NE134 Operating Instructions Electronic Preset counter NE134 Contents Page General / Safety instructions System description Description Block diagram Connecting Voltage supply connection Signal outputs „relay contacts“ Signal outputs „electronic“ Assignment signal inputs Example of connection Sensor supply connection RS485 interface connection...
Seite 24: General Information
NE134 General Information In the following you will ﬁnd the explanations of the symbols used in this operating manual. Explanation of symbols ➜ This symbol indicates activities to be carried out. ● This symbol indicates supplementary technical information. This symbol is located before texts to which particular attention is to be paid to ensure proper use of the product.
Seite 25 NE134 Operation not covered by the speciﬁed descriptions/parameters is improper and can lead to - fatal injuries, - serious damage to health, - property damage or - damage to the units in conjunction with the systems/machines/processes to be controlled/monitored! The overvoltages to which the units are subjected at the connection...
Seite 26: System Description
NE134 System description Description 60.8 - a 6-digit preset counter with 1 or 2 settings - a 6-digit batch counter with 1 or without preset - an 8-digit totalizer. LCD-Symbol display Current count P1 - Preset value 1 P2 - Preset value 2...
Seite 27: Connecting
NE134 Connecting This chapter will explain how the contacts are assigned and give you some examples of connection. Under chapters 3.1 to 3.6, you will ﬁnd actual tips and technical data for the various connections. Assignment Relay outputs Electronic outputs...
Seite 28: Voltage Supply Connection
NE134 Litz contact only by means of connector sleeves with insulating enclosures for reasons of shock protection according to EN 61010. Do not otherwise assign contacts that have been left unassigned ex factory. We recommend to screen all sensor terminal leads and to ground the shield on one side.
Seite 29: Signal Outputs „Electronic
NE134 The user must take care that, in case of disturbance, the contact rating of 8 A / 150 VA (W) is not exceeded. The output relay of the instrument (1 relay or more) may, in total, switch max. 5 x per mi- nute.
Seite 30: Example Of Connection
NE134 Examples of connection Sensor Contact assignment Programming Contact Counting rate: Track A Line 31 to 1 = 25 Hz +24 V Line 31 to 2 = 3 Hz Proximity switch PNP or NPN Track A Input logic: +24 V...
Seite 31: Operating Mode
NE134 The interface parameters can be set on the programming level (Lines 51, 52, 53 and 54). RS485 Half-duplex transmission with the following features: - symmetrical - 2 lines - multi-point connection – emitter and receiver (max. 32 units) - maximum distance of data transmission:1500 m ➜...
Seite 32 NE134 Current counter status The upper display indicates the current count. The lower display indicates preset P2 or a parameter of your choice in programming line 27 . ➜ Read count and, for example, preset value P2. Reset ➜ Press key...
Seite 33 NE134 Example In the case of a length measurement by means of encoder and cyclometer, where the circumference of the cyclometer measures 200 mm and the encoder supplies 500 pulses per revolution, the measurement is to be displayed in mm.
Seite 34: Programming Mode
NE134 Programming mode Operation parameters are set on the programming mode. The pro- gramming mode consists of 3 programming ﬁelds. Access is pro- tected by a 4-digit code or via a control input. Programming ﬁeld 1 Here it is possible to select and modify all operation parameters. The operation parameters that are disabled for the operator are also dis- played.
Seite 35 NE134 Programming ﬁeld 1 Here it is possible to select and modify all operation parameters. The operation parameters that are disabled for the operator are also dis- played. Line 1 PC - Main counter (current counter) Line 2 P1 - Preset value 1...
Seite 36 NE134 Line 11 PC - Main counter (current counter) Line 12 P1 - Preset value 1 Line 13 P2 - Preset value 2 Line 14 SC - Start count Line 15 tot - Totalizer Line 16 b - Batch counter...
Seite 37 NE134 Line 26 Indication of measuring unit on display 0 * Without measuring unit Line 27 Assignment of lower display The upper display always indicates the current value. Without lower display P1 - Preset 2 * P2 - Preset SC - Start count...
Seite 38 NE134 Line 35 Minimum pulse duration for control input 1 0 * 30 ms 100 µs Line 36 Function control input 2 (contact 10) PC - Main counter - Reset static PC - Main counter - Reset edge-triggered 2 * PC - Main counter - Stop...
Seite 39: Operating Modes
NE134 Line 51 Baud rate 0 * 4800 Baud The programming lines 51-54 are 2400 Baud only displayed for models with 1200 Baud interface 600 Baud Line 52 Parity 0 * Even parity (7 data bits) Odd parity (7 data bits)
Seite 40: Counting Modes (Input Mode)
NE134 Counting modes main counter and totalizer (input mode) Counting input Track A, reversal Track B (Up/ Down) The adding and/or subtrac- ting count directions are automatically set when se- lecting the operating mode in programming line 21 (diagram for adding mode).
Seite 41: Output (Output Mode)
NE134 Output (output mode) The behavior of the signal outputs is deﬁned by the following set- tings under the programming ﬁeld 3: Operating mode, preset mode, reset mode, take-over of presets, output logic and output time P1 and P2 as momentary...
Seite 42: Technical Data
NE134 Technical data Technical data - electrical ratings Voltage supply 24/48 VAC ±10 % (50/60 Hz) 85...265 VAC (50/60 Hz) 12...30 VDC, 5 % RW Leistungsaufnahme 5 VA, 5 W Sensorversorgung 24/48 VAC: 10...26 VDC / 60 mA 85...265 VAC: 24 VDC ±20 % / 100 mA 12...30 VDC: 9...28 VDC / 100 mA...
Seite 43 NE134 Technical data - mechanical design Ambient temperature 0...+50 °C Storing temperature -20...+70 °C Relative humidity 80 % non-condensing E-connection Plug-in screw terminals Core cross-section 1.5 mm² Protection DIN EN 60529 IP 65 face with seal Operation / keypad Membrane with softkeys...
Seite 44: Dimensions
NE134 Dimensions Error messages Error must be ﬁxed at the factory. Sequences are too quick, e.g. very short intervals between presets at high counting rate. ● Message can be cleared by pushing Part number NE134. AX01 Voltage supply 24 / 48 VAC 85...265 VAC...

Diese Anleitung auch für:

Ne 134 013ax01

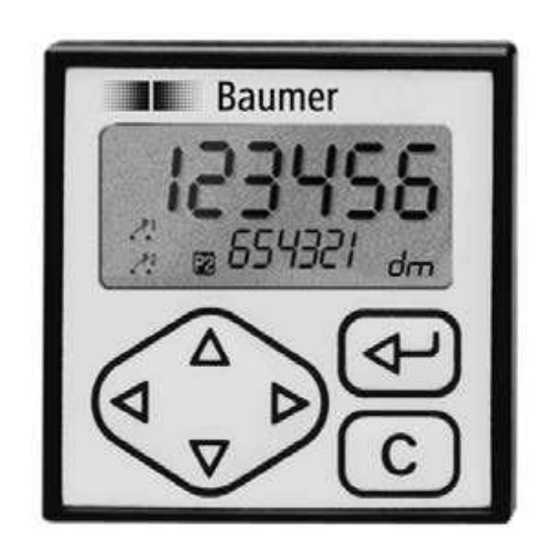

Baumer NE134 Betriebsanleitung
