NE216
4

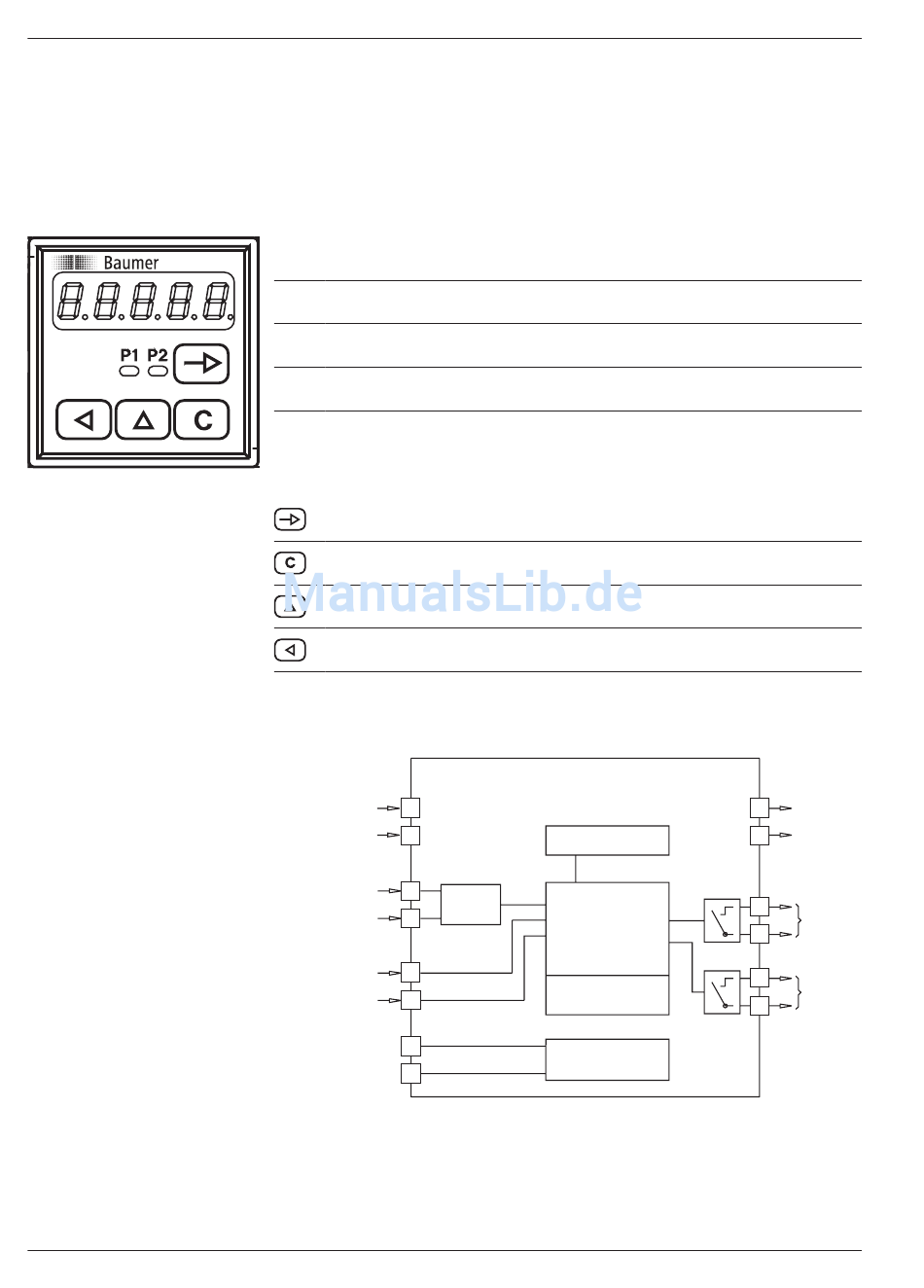

2 Systembeschreibung
2.1 Beschreibung
Das Gerät besteht aus:
- einem 5-stelligen Vorwahlzähler mit zwei Vorwahlen
- einem 8-stelligen Summenzähler
LED-Symbolanzeige
P1 Vorwahlwert 1
P2 Vorwahlwert 2
P1 blinkt, Vorwahl P1 erreicht
P2 blinkt, Vorwahl P2 erreicht
Bedienfeld
Umschalttaste für Funktionsanzeige, Quittiertaste
Rückstelltaste
Einstelltaste der Dekadenanwahl nach oben
Einstelltaste der Dekadenanwahl nach links
2.2 Blockdiagramm
Betriebs-
spannung
-
1
+
2
Signaleingang
A
7
A 90° B
8
B
Steuereingang
1
9
10
2
T,R-
14
T,R+
15
www.baumer.com
Summenzähler
Hauptzähler mit
2 Vorwahlen
Setzwert
Skalierungs-
faktor
Betriebs-
stundenzähler
Schnittstelle
RS485
Sensor-
versorgung
12
+
-
13
Ausgang
3
P1
4
5
P2
6
