Das Gehäuse der Anschlussbuchse ist galvanisch mit der Frontblende des
Gerätes verbunden.
Die V.24-Schnittstelle besitzt keine galvanische Trennung von der
Versorgungsspannung.
RJ11
6
1

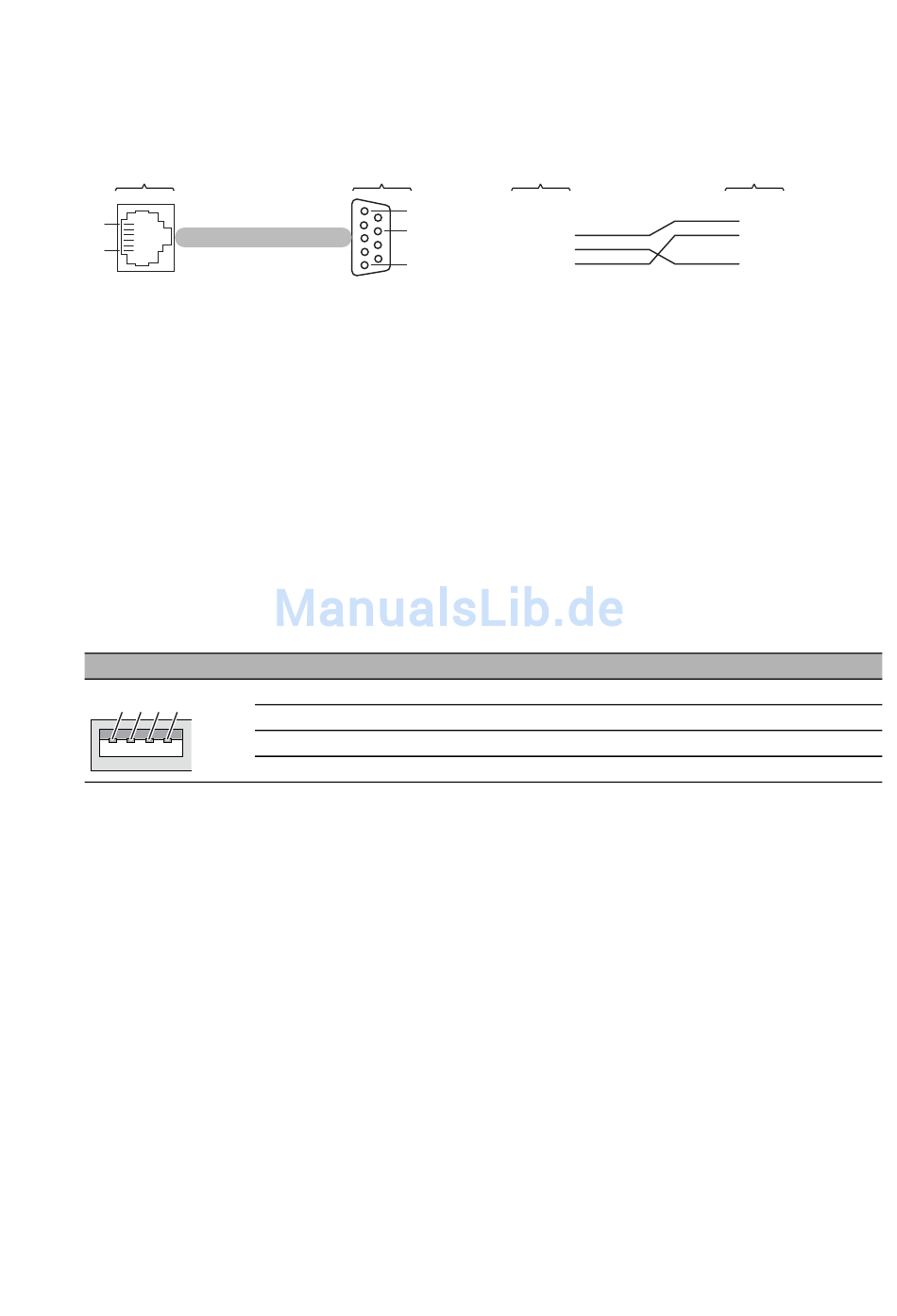

Abb. 21: Pinbelegung der V.24-Schnittstelle und des DB9-Steckers
Anmerkung: Die Bestellnummer für das separat zu bestellende Terminal-
Kabel finden Sie im Kapitel Technische Daten
sche Daten").
1.11.2

USB-Schnittstelle

An der USB-Buchse steht eine Schnittstelle für den lokalen Anschluss eines
AutoConfiguration Adapters zur Verfügung. Er dient zum Speichern/Laden
der Konfiguration und zum Laden der Software.
Siehe „Zubehör" auf Seite 63.
Abbildung
1 2 3 4
Tab. 8: Pinbelegung der USB-Schnittstelle
Installation MACH4000
Release 14 06/2013
DB9
5
8
1
Pin Funktion
1 VCC (VBus)
2 − Data
3 + Data
4 Ground (GND)
RJ11
CTS 1
n.c. 2
TX 3
GND 4
RX 5
RTS 6
(siehe auf Seite 56 „Techni-
DB9
2
3
5
